[交流] 500金币-----求助草酸钙XRD解谱及比对图的绘制

目的：未知物的鉴定；
成分：Ca含量18.6%；   草酸根：52%；

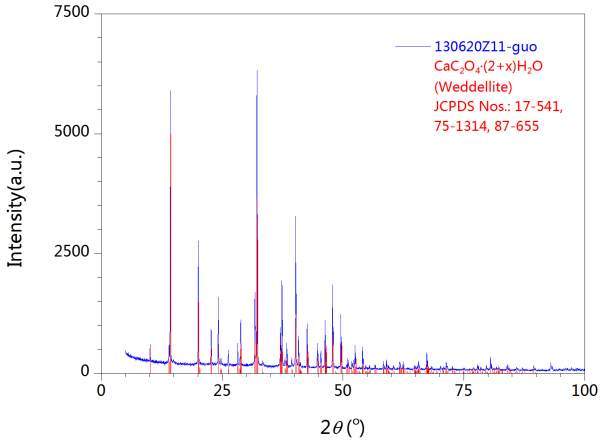

有虫友已经帮忙解析出来，证明是样品是草酸钙（混合），见附件。

想要达到的目的：

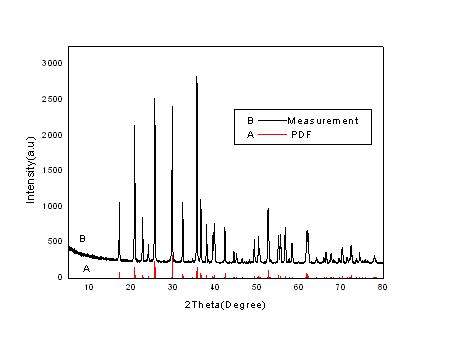

    （1）比较方法----如何进行比较？我导入了数据，与PDF卡片751314进行匹配后，发现特征峰位置均有所偏移，无法做出与之相同的结果。本人首次做XRD，基础知识也不是很懂，虫友gyliu指出可能是我数据导入格式有问题，可能存在这方面的问题。数据见附件，熟悉的虫友可以下载。
            希望懂XRD的虫友，帮忙指出所需的步骤。
    （2）假如是草酸钙盐，我想将样品与草酸钙标准品画在同一张图里，画图的方法没问题。那么如何将标准草酸钙PDF数据导出，与样品做成同一张图？500金币-----求助草酸钙XRD解谱及比对图的绘制
500金币-----求助草酸钙XRD解谱及比对图的绘制-1



[ Last edited by vinger on 2013-7-1 at 10:27 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 130620Z11-guo.uxd.UXD
    • 2013-07-01 10:17:22, 56.4 K

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-07-01 09:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lqingh506

铁杆木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by vinger at 2013-07-01 15:22:56
谢谢你在作图方面的帮助！
根据origin画出的图，确定样品属于草酸钙有没有说服力？在jade里面如何实现物相的匹配比较？
我自己按照手册的方法操作，发现样品峰型整体向左偏移，导致匹配度不佳，需要进行调整吗？...

您好，这个图就完全可以说明你的东西就是草酸钙，因为我就是用草酸钙标准卡做的标准图，整体有一点偏移是没关系的，可能是样品没压片或者其他因素，祝好！
赞一下(1人) 回复此楼
5楼2013-07-01 16:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
卡片见附件~~~~
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : PDF#75-1314.txt
    • 2013-07-01 18:44:34, 9.27 K
8楼2013-07-01 18:44:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lqingh506

铁杆木虫 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

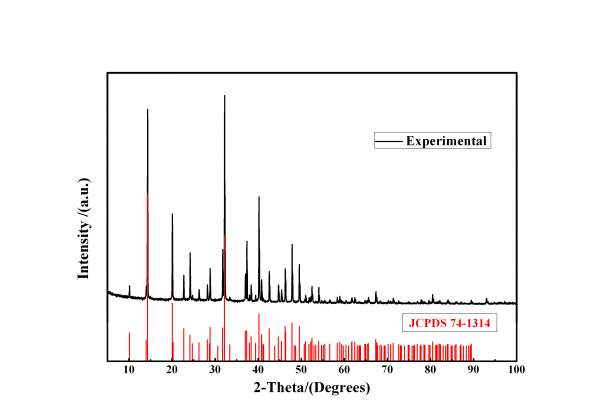

不知道楼主是不是想要这种图，见附图，祝好！
500金币-----求助草酸钙XRD解谱及比对图的绘制-2
赞一下 回复此楼
2楼2013-07-01 14:03:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqingh506

铁杆木虫 (知名作家)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
vinger: 金币+10 2013-07-01 15:25:00

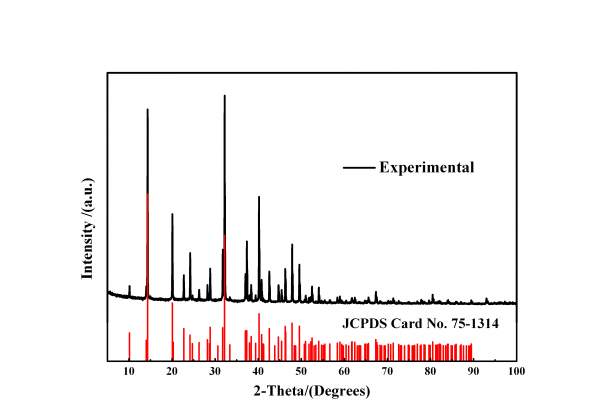

不好意思，刚才那个卡片号写错了，现在改过来了，origin文件一并发给你，希望对你有帮助，祝好！
500金币-----求助草酸钙XRD解谱及比对图的绘制-3
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Ca.opj
    • 2013-07-01 14:07:51, 297.03 K
3楼2013-07-01 14:07:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vinger

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by lqingh506 at 2013-07-01 14:07:53
不好意思，刚才那个卡片号写错了，现在改过来了，origin文件一并发给你，希望对你有帮助，祝好！


谢谢你在作图方面的帮助！
根据origin画出的图，确定样品属于草酸钙有没有说服力？在jade里面如何实现物相的匹配比较？
我自己按照手册的方法操作，发现样品峰型整体向左偏移，导致匹配度不佳，需要进行调整吗？
赞一下 回复此楼
4楼2013-07-01 15:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vinger

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by lqingh506 at 2013-07-01 16:03:23
您好，这个图就完全可以说明你的东西就是草酸钙，因为我就是用草酸钙标准卡做的标准图，整体有一点偏移是没关系的，可能是样品没压片或者其他因素，祝好！...

万分感谢！
回复此楼
10楼2013-07-02 08:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vinger

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by lqingh506 at 2013-07-01 18:44:41
卡片见附件~~~~

谢谢！
回复此楼
11楼2013-07-02 08:29:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
lwyzky6楼
2013-07-01 16:24   回复
tianjun5027楼
2013-07-01 16:34   回复
jwucn9楼
2013-07-01 18:53   回复
