如何用Materials-studio画金属有机配合物，并且测定配位键间的夹角 已有1人参与
|
|

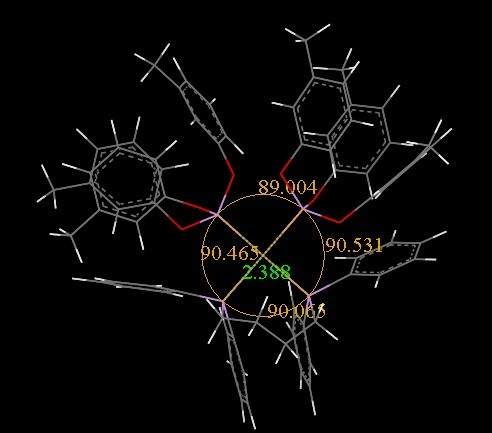

Sample Text用MS中skech atom及skech ring键画出金属有机配合物（见图），加氢并且clean后，发现金属原子与配位原子间夹角几乎全为90度，即金属原子是平面四边形结构。 但实际上金属原子是正四面体结构，四个配体位于四面体的四个顶点，金属原子位于体心。 问题：1、金属有机配合物应该怎么画？ 2、如何测定金属有机配合物中螯合角（即图中所标夹角）？  ms.jpg |
回复此楼» 猜你喜欢
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有7人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有3人回复
-
明天应该可查了！？
已经有5人回复
-
如果此刻你正在为国基感到焦虑，不妨来听听这首《基金之外》
已经有7人回复
-
没有任何消息-是不是就凉了
已经有8人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
人气不行了
已经有10人回复
-
我面上完蛋了
已经有10人回复
-
能否退出参与的面上项目解除限项
已经有24人回复
-
filecode，4个jtjc了
已经有17人回复
2楼2013-06-29 23:00:19
stalart
木虫 (正式写手)
- 应助: 284 (大学生)
- 金币: 1541.4
- 红花: 9
- 帖子: 488
- 在线: 129小时
- 虫号: 1986267
- 注册: 2012-09-09
- 专业: 理论和计算化学
3楼2013-06-30 20:55:10
ZTB爱化学
银虫 (正式写手)
- 应助: 36 (小学生)
- 金币: 1099.7
- 散金: 65
- 红花: 6
- 帖子: 722
- 在线: 545.9小时
- 虫号: 1400601
- 注册: 2011-09-13
- 性别: GG
- 专业: 其他无机非金属材料
4楼2013-07-01 23:06:36
漂泊四方
金虫 (小有名气)
- 1ST强帖: 2
- 应助: 4 (幼儿园)
- 金币: 1321.2
- 散金: 50
- 红花: 6
- 帖子: 198
- 在线: 115.2小时
- 虫号: 897145
- 注册: 2009-11-08
- 性别: GG
- 专业: 理论和计算化学
【答案】应助回帖
|
但实际上金属原子是正四面体结构，四个配体位于四面体的四个顶点，金属原子位于体心。 问题：1、金属有机配合物应该怎么画？ 2、如何测定金属有机配合物中螯合角（即图中所标夹角）？ 你做出来的结构是平面结构而不是正四面体结构是因为初始结构不合理，所以clean工具后自动弛豫到比较接近的局域能量最小结构。你可以用选择工具选择相应的基团，通过旋转工具，平移工具把初始结构调整到四面体结构，操作不难，选中你金属下面两个有机体，旋转90度就可以了，之后再进行clean,多次操作会得到你的结构 。 角度测量，有专用工具 distance, angle ,torsion 都可以直接测量。 |
5楼2013-07-02 17:24:23
