[求助] 阻抗图长的非常混乱 请高手指点

本人阻抗小白，请高手帮忙解答疑惑～

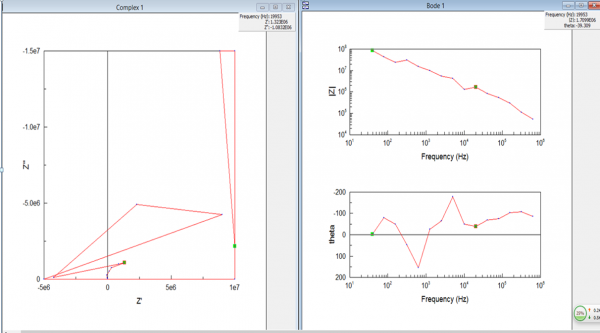

这个图是用两片ITO-夹着固体电解质测的, 测试高频是1E6，我自己感觉测试时候电解质和电极的接触不是很好。
对于阻抗图，刚开始那段看着有点半圆的形状，可是即使那样电阻也很大。
频率在19953之后的部分，图就非常乱了，想问下大家有什么手段可以提高测试的稳定性。另外，我平时只关注了左边的Z''-Z'图，不知从我这个BODE图上，看|Z|和theta随频率的变化情况, 能看出点什么呢？
我在类似的测试中，刚开始1E6-1E5的部分，会出现贴着Y轴向上走的情况，之后Z'再开始渐渐增加，这样又是为什么呢？
先谢过大家了～
阻抗图长的非常混乱 请高手指点



[ 来自小组 锂电池世界 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-27 11:24:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hrxjane

银虫 (初入文坛)
补充下，施加的是10mv的电压，测试条件应该都比较正常～
赞一下 回复此楼
2楼2013-06-27 11:34:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jybhk

新虫 (初入文坛)

【答案】应助回帖

这应该是电极和电解质之间的不良接触造成的。两面喷金试试
赞一下(1人) 回复此楼
fightforglories！
3楼2013-07-18 15:36:21
