版块导航: 正在加载中...

登录注册

应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

返回列表

yangchunrong

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 217.7
帖子: 275
在线: 113.3小时
虫号: 1227895

[交流] 氧化物子陶瓷制备中的难题，大家过来谈谈看法

最近在合成一种氧化物电子功能陶瓷，设计的组分用D种元素(+2)替换部分A种元素(+2)，但氧化物的AO很容易被DO还原为金属A，DO生成BO2，且DO本身也很容易在高温下被氧化。我避开了高温固相合成，尝试了水热（D2+被氧化），微波水热（A2+被D2+还原），溶剂热（A2+被D2+还原），都失败了。另外，还尝试了先合成A种元素缺位的目标化合物，然后和D2+的盐在低温气氛保护下反应，发现A的化合物竟然被分解了。尝试了D的其他盐，都不行。了解到，有种化合物的合成过程和这种情况有点类似，就是Sr2FeMoO6，6价的Mo能氧化2价的铁，有做过这个材料的吗？这是怎么避免Fe2+被氧化呢？我正在学习，欢迎讨论。另外，其他大家还有遇到这种合成制备的难题的吗？这有其他办法吗？

回复此楼

» 猜你喜欢

无聊看看filecode 已经有4人回复
求助！！已经有4人回复
kh550接枝Sio2失败求助已经有3人回复
职称论文投稿已经有12人回复
反应求助已经有6人回复
基于自然哲学类比的风化壳型稀土矿已经有16人回复
看《给阿ma的情书》有感已经有10人回复
2026年WR青拔进展已经有7人回复
中！中！中！已经有10人回复
会评什么时候开始？已经有4人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

请高手推荐几篇关于非氧化物结构陶瓷烧结机理研究的经典文章和相关书籍。已经有6人回复
无水溶胶-凝胶法制备非氧化物陶瓷的研究进展已经有124人回复
求助一下陶瓷产品容易开裂的问题？铁、镁氧化物含量高会有影响么？已经有8人回复
【求助】氧化物陶瓷薄膜的发射率计算及其类似文献已经有6人回复

» 抢金币啦！回帖就可以得到:

查看全部散金贴

1楼 2013-06-24 20:44:50

已阅关注TA 给TA发消息送TA红花 TA的回帖

wiseroy

木虫 (著名写手)

应助: 54 (初中生)
金币: 3129.4
帖子: 1014
在线: 225.8小时
虫号: 1169386

★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yangchunrong: 金币+1 2013-06-25 17:43:33

尝试不同保护气氛，快速烧结试一试。

赞一下(1人)

回复此楼

2楼2013-06-25 15:09:50

已阅关注TA 给TA发消息送TA红花 TA的回帖

yangchunrong

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 217.7
帖子: 275
在线: 113.3小时
虫号: 1227895

引用回帖:

2楼: Originally posted by wiseroy at 2013-06-25 15:09:50
尝试不同保护气氛，快速烧结试一试。

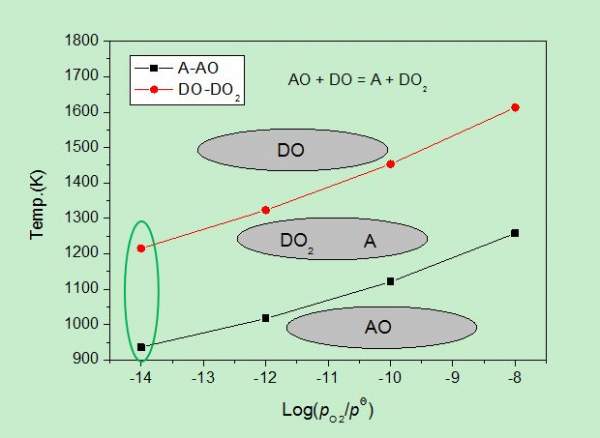

你说的不同气氛是指控制气氛的氧化性/还原性吧？我用f*a*c*t sage计算了一下两个平衡，如附件的图所示。发现二价的AO、DO在同一气氛下，没有共同存在的温度区域。DO是高温区，AO是低温区，二者查200多K。由此，估计换气氛，是不是很难做到。我想到了微波烧结，根据物质对微波吸收不同，升温速率也不同，存在温度梯度，或许能实现相同气氛不同的温度。不知道我的想法可行性如何。有使用过微波烧结设备的吗？欢迎交流哈！


赞一下

回复此楼

4楼2013-06-25 17:41:40

已阅关注TA 给TA发消息送TA红花 TA的回帖

wiseroy

木虫 (著名写手)

应助: 54 (初中生)
金币: 3129.4
帖子: 1014
在线: 225.8小时
虫号: 1169386

引用回帖:

4楼: Originally posted by yangchunrong at 2013-06-25 17:41:40
你说的不同气氛是指控制气氛的氧化性/还原性吧？我用f*a*c*t sage计算了一下两个平衡，如附件的图所示。发现二价的AO、DO在同一气氛下，没有共同存在的温度区域。DO是高温区，AO是低温区，二者查200多K。由此，估 ...

可以一试。

回复此楼

5楼2013-06-25 21:11:42

已阅关注TA 给TA发消息送TA红花 TA的回帖
