辐射、对流、导热综合考虑的边界条件设定
|
|

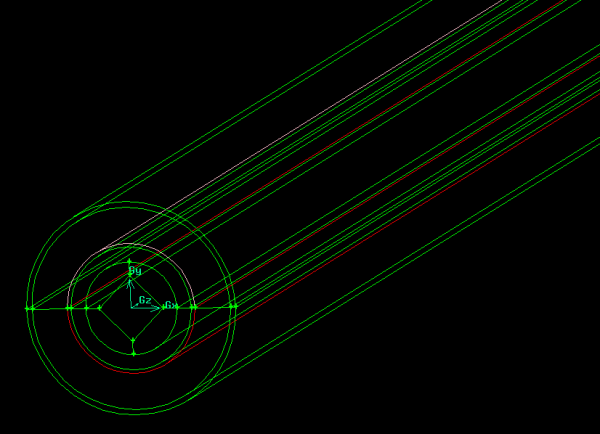

模型如图所示：http://bcs.duapp.com/emuchnet/20 ... _1370397772_831.png 这是一个太阳能集热管。最里面的圆柱是阻塞物（barrier），材料选钢；外面的环是流体区域（，s800，流体为s800），湍流流动；再外面的小环形区域是吸收管（absorber），接收太阳辐射；再外面的是空气（air），自然对流；最外面的是玻璃罩（glass）。 选的湍流及p1模型，勾选了重力， 我的边界条件设置如下： 质量入口（s800，in）：给定质量流量，给定k、e，给定温度，其他默认； 自由出口（out）：默认设置； 吸收管的外表面，图中的红色圆柱面（heat）：heat flux边界条件，用UDF添加heat flux，其他默认； 吸收管的外表面的流体侧（heat-shallow）：internal emissivity设定0.14，其他默认； 玻璃管外表面（glassouter）：mixed的边界条件，给定换热系数5，free stream temperature 293.15K，其他默认； 以上边界条件都选定了材料；区域边界条件：选定材料。 残差曲线中p1，是上升的，不收敛。出口温度监视结果：温度比参照的文献高得多。 我想知道我是哪里出错了，应该怎么改。谢谢大家了。 参考文献：Three-dimensional numerical study of heat transfer characteristics in the receiver tube of parabolic trough solar collector case&dat文件太大，传到百度网盘上了，包含了参考文献等，链接http://pan.baidu.com/share/link? ... amp;amp;uk=17854458  a.png |
