[求助] 壁面厚度的问题

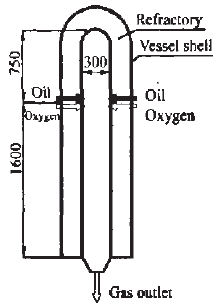

图中是我在文献中看到的模型，如果要用PDF模型对之进行燃烧模拟的话，我选择的计算域是内部300的部分，300外面的是固体的耐火材料，所以我没有考虑进去。
但是在过程中对于壁面热条件的定义有点问题，由于不知道内壁面的温度，所以想要假定外壁面是绝热，然后通过定义材料的导热系数与壁面厚度来敲定壁面热边界条件；
那我想要问一下，如果我指定壁面的厚度，那么画网格的时候要把外面那层固体材料部分也要画进去吗？因为如果画进去，那网格数量会较多，所以我在想能不能用这个方法来简化。
另外，我看了一下帮助，用PDF模型就不能开启shell conduct了。
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
我要奋斗到底
1楼 2012-08-12 18:31:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ljf4319

银虫 (小有名气)
请高手指点了
回复此楼
2楼2012-08-14 20:59:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰fight

木虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-08-18 00:19:46
这个我没在fluent里碰到过，倒是在workbench做热分析的时候碰到过，我在做热分析时，只要能指定其厚度，且内部热量不考虑热扩散，只考虑面法向的导热问题，就不用画网格了，否则一定要画，供参考
赞一下 回复此楼
搞航空宇航的小角色
3楼2012-08-17 17:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
3楼: Originally posted by 峰fight at 2012-08-17 17:00:43
这个我没在fluent里碰到过，倒是在workbench做热分析的时候碰到过，我在做热分析时，只要能指定其厚度，且内部热量不考虑热扩散，只考虑面法向的导热问题，就不用画网格了，否则一定要画，供参考

谢谢你的回复！内部热量不考虑热扩散是什么意思？你值得是不考虑热对流还是热辐射啊？
赞一下 回复此楼
我要奋斗到底
4楼2012-08-17 21:51:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰fight

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-08-18 00:19:57
5超7: 金币+1, 传热学学的不错啊！ 2012-08-18 08:00:54
引用回帖:
4楼: Originally posted by 5超7 at 2012-08-17 21:51:28
谢谢你的回复！内部热量不考虑热扩散是什么意思？你值得是不考虑热对流还是热辐射啊？...

通俗得说说，一个有厚度的板子，给定了板子上表面的温度，给定了下表面的对流换热，如果板子侧面四周是绝热的，那么热量只会沿面法向传递。
但是如果四周不是绝热的，那么热量就不只是法向传递了，这个时候就要考率热扩散。
这样的解释方法不科学，但是现象是一样的，有易于理解
实际上热扩散系数是指反映温度不均匀的物体中温度均匀化速度的物理量。
这个时候就得具体看你要求算到什么程度了，来看需不需要在壁内画网格了
赞一下 回复此楼
搞航空宇航的小角色
5楼2012-08-17 22:59:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
5楼: Originally posted by 峰fight at 2012-08-17 22:59:41
通俗得说说，一个有厚度的板子，给定了板子上表面的温度，给定了下表面的对流换热，如果板子侧面四周是绝热的，那么热量只会沿面法向传递。
但是如果四周不是绝热的，那么热量就不只是法向传递了，这个时候就要考 ...

我理解你的意思，如果板子周围不绝热的话，那么要考虑板子上表面后周围的热对流和热辐射！
赞一下 回复此楼
我要奋斗到底
6楼2012-08-18 08:02:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰fight

木虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-08-20 00:20:26
引用回帖:
6楼: Originally posted by 5超7 at 2012-08-18 08:02:06
我理解你的意思，如果板子周围不绝热的话，那么要考虑板子上表面后周围的热对流和热辐射！...

可以那么理解，主要的就是壁内的温度分布不均匀，不能只考虑法向传导的时候，该画的网格还得画，当然壁面很薄且对整体影响不大的情况下，也可以忽略掉
赞一下 回复此楼
搞航空宇航的小角色
7楼2012-08-18 09:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
7楼: Originally posted by 峰fight at 2012-08-18 09:44:21
可以那么理解，主要的就是壁内的温度分布不均匀，不能只考虑法向传导的时候，该画的网格还得画，当然壁面很薄且对整体影响不大的情况下，也可以忽略掉...

后来问了一下工程师，他告诉我如果选中fluent里面的shell conduct的话就可以使热量不单单在发向上传递，但是shell conduct有使用的限制：比如对于2D模型，非预混燃烧模型就不能使用这个shell conduct。
赞一下 回复此楼
我要奋斗到底
8楼2012-08-18 09:48:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

峰fight

木虫 (正式写手)
★
xiegangmai: 金币+1, 鼓励讨论交流！ 2012-08-20 00:20:41
引用回帖:
8楼: Originally posted by 5超7 at 2012-08-18 09:48:36
后来问了一下工程师，他告诉我如果选中fluent里面的shell conduct的话就可以使热量不单单在发向上传递，但是shell conduct有使用的限制：比如对于2D模型，非预混燃烧模型就不能使用这个shell conduct。...

shell conduct的能力还不错嘛，能在无网格的情况下处理热扩散
赞一下 回复此楼
搞航空宇航的小角色
9楼2012-08-18 09:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
9楼: Originally posted by 峰fight at 2012-08-18 09:52:28
shell conduct的能力还不错嘛，能在无网格的情况下处理热扩散...

是的，但是非预混燃烧模型下不能使用，这点让我有点郁闷！
赞一下 回复此楼
我要奋斗到底
10楼2012-08-18 10:44:31
