应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 镁合金的金相观察
21/1返回列表
查看: 1574  |  回复: 1
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

小虫求学记

新虫 (初入文坛)

[交流] 镁合金的金相观察

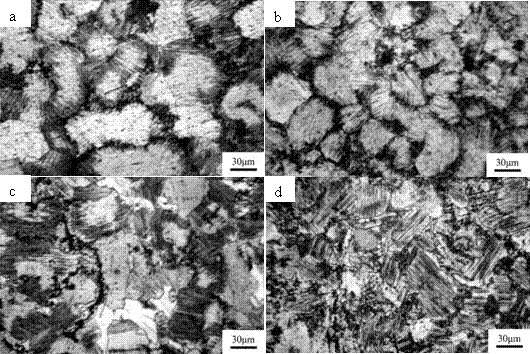

图 3.1 Mg-9Er-6Y-xZn-0.6Zr系列合金的铸态金相显微组织图像：(a) EWZK961, (b) EWZK962, (c) EWZK963, (d) EWZK964
         如图是上面所说的几种合金的铸态金相，作者是这样描述的：
        在合金EWZK961中，许多大小不一的黑色颗粒相主要以半连续网状分布于晶界处。另一些层片状相从晶界处相互平行地向晶内生长。而合金EWZK962中的黑色颗粒相和层片状相的分布与合金EWZK961中的差别不大，除此之外，在晶界处出现了少量的白亮的块状相。随着Zn含量的增加，合金EWZK963中的黑色颗粒相的数量逐渐减少，但仍主要沿晶界分布，晶界处的白亮块状相数量增多。而随着Zn含量的进一步增加，在合金EWZK964中，黑色颗粒相的数量进一步减少，白亮块状相数量进一步增多，而层片状相数量也不断增多，并发生一定程度的粗化，而且部分晶粒的已经被层片状相完全贯穿。

疑问：1 镁合金铸态金相是很难腐蚀出晶界的，为什么作者说黑色颗粒相是分布于晶界处？怎么判断黑色颗粒相到底在什么位置？（很多文献也经常说第二相沿晶界分布，可是看不到晶界，怎么能说他们是分布于晶界处?)个人觉得只能说黑色颗粒相是分布在基体上的。
            2 怎么区分图中的亮白色相和基体？
             初学者求答疑
镁合金的金相观察
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-06-04 10:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stent

金虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
一方面，一般第二相基本沿晶界分布，这是合金凝固过程决定的。另一方面，还是可以腐蚀出晶界的，虽然可能不是很清楚。你这个照片是不是从期刊上截图的？看的不是很清楚。
赞一下 回复此楼
2楼2013-06-04 12:02:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 小虫求学记 的主题更新
21/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
