[求助] 最近在写一个设备的应力分析报告，请教一个问题

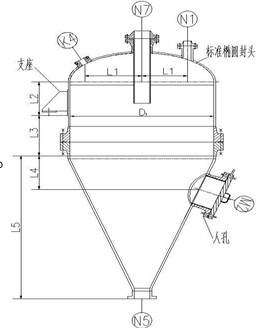

这个设备中部的法兰应该如何建模处理，法兰上螺栓孔有64个，建螺栓进行接触分析的话工作量很大，即使建一般模型也很麻烦。若把设备法兰忽略掉，又不符合实际情况，该怎么办？
最近在写一个设备的应力分析报告，请教一个问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-31 12:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feixuebuding

铜虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-06-01 17:40:24
这是个压力容器吗？不知道你想做怎样的应力分析，感觉您还是要涉及到法兰，那忽略掉肯定不行。还是要看你应力分析的需求。我认为螺栓不需要建模，将其应力直接等效加到法兰上就行。
赞一下 回复此楼
2楼2013-05-31 19:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxt2001

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-06-01 17:40:33
这是个典型的旋转对称模型，方法如下：
1.可以建立1/128模型，分析半个螺栓连接的实体模型，考虑螺纹连接和垫片连接；
2.可以建立整体模型，考虑64各螺栓连接和垫片连接，不考虑螺纹；
3.不考虑螺栓连接和垫片连接，在法兰上施加等效的螺栓力、垫片支反力。
赞一下 回复此楼
3楼2013-05-31 21:01:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ocean_xu

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by zxt2001 at 2013-05-31 21:01:07
这是个典型的旋转对称模型，方法如下：
1.可以建立1/128模型，分析半个螺栓连接的实体模型，考虑螺纹连接和垫片连接；
2.可以建立整体模型，考虑64各螺栓连接和垫片连接，不考虑螺纹；
3.不考虑螺栓连接和垫片连 ...

前两个种方法中，设置垫片单元需要输入垫片的回弹曲线，这条曲线一般是怎么的到的呢？
您说的第三种方法我是这样理解的：根据GB150中的公式求出相应的螺栓力和垫片力，之后在相应位置设置一个面，最后把力加上去。
那法兰上要不要加位移约束？还是上、下两个法兰都建出来，然后glue在一起呢？ 谢谢~~
赞一下 回复此楼
4楼2013-05-31 21:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ocean_xu

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by feixuebuding at 2013-05-31 19:33:23
这是个压力容器吗？不知道你想做怎样的应力分析，感觉您还是要涉及到法兰，那忽略掉肯定不行。还是要看你应力分析的需求。我认为螺栓不需要建模，将其应力直接等效加到法兰上就行。

是的，是一个排料罐。若都建出来，上、下两个法兰是不是要用glue连接体来，然后只在法兰环上加螺栓力呢？  谢谢
赞一下 回复此楼
5楼2013-05-31 21:21:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billiards

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-06-01 17:40:42
如果是标准的法兰，比如满足ASME B１６.５的要求，就不需要对法兰或螺栓进行多余的分析，只需要对容器本体和接出的管嘴等进行分析。
赞一下 回复此楼
6楼2013-05-31 23:57:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ocean_xu

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by feixuebuding at 2013-05-31 19:33:23
这是个压力容器吗？不知道你想做怎样的应力分析，感觉您还是要涉及到法兰，那忽略掉肯定不行。还是要看你应力分析的需求。我认为螺栓不需要建模，将其应力直接等效加到法兰上就行。

这个分析的目的主要是校核结构强度，所以我也觉得不加设备法兰有些不妥，就是不太清楚如何将这两个法兰表示出来，不明白两个法兰上要加哪些约束，怎么加，谢谢～

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2013-06-01 00:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ocean_xu

铁虫 (初入文坛)
自己顶一下~
回复此楼
8楼2013-06-01 11:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzgnjust

金虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-03 21:22:29
简化螺栓模拟，施加施加预紧力的方法将螺栓进行等效
赞一下 回复此楼
9楼2013-06-03 20:23:01
