应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 钛合金热处理组织
北京石油化工学院2026年研究生招生接收调剂公告
121/2返回列表12下一页
查看: 3908  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yangqun0514

金虫 (正式写手)

[求助] 钛合金热处理组织 已有2人参与

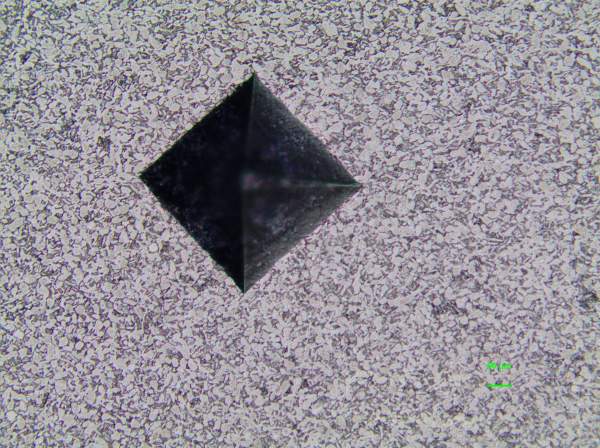

材料是TC4，是热处理之后的金相组织，温度是1200度，炉冷，因为特殊工艺要求，必须要达到这么高的温度， 图1 是原beta晶界处的组织形貌，共出现3种形态，见图a、b、c，首先我想请教一下有经验的虫友，图b、图c是片层魏氏组织，但是图a是属于网篮组织吗？还有同时有这三种形貌是和原始锻造有关吗？锻造的组织是常见的两相钛合金组织，见图5。
请各位知无不言？
钛合金热处理组织

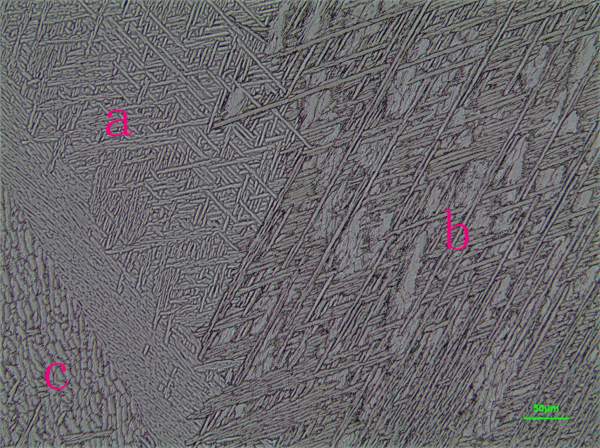

图1 200X


钛合金热处理组织-1

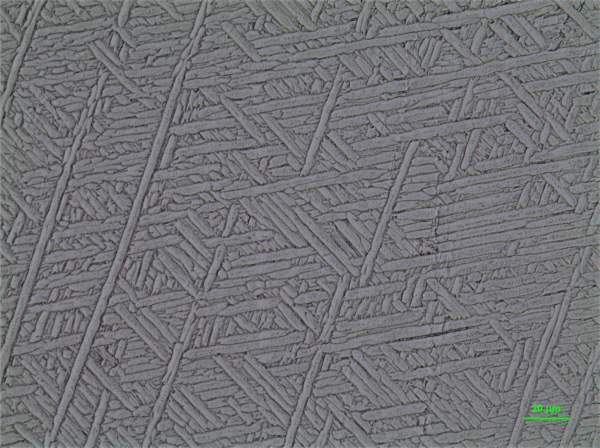

a.JPG  500X


钛合金热处理组织-2

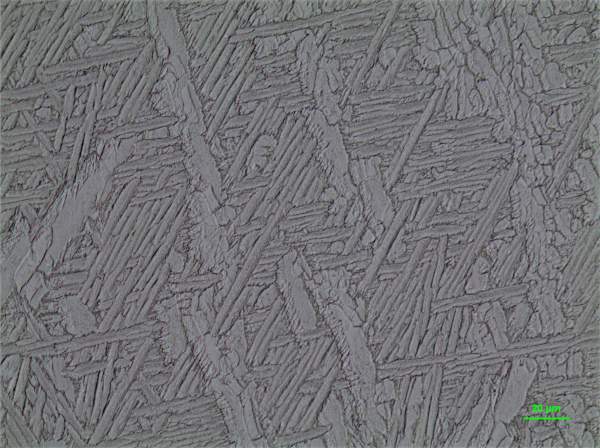

b.JPG  500X


钛合金热处理组织-3
c.JPG  500X


钛合金热处理组织-4
回复此楼

» 收录本帖的淘帖专辑推荐

钛及钛合金专辑

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-29 13:06:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bruzeimr

银虫 (小有名气)
三种看似形貌有区别，实质是一样的，这是由于观察面与片层呈现不同角度所造成的。
赞一下(1人) 回复此楼
5楼2013-05-31 09:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fxg3200

铜虫 (正式写手)
请具体说明加工状态，高温炉冷一般不会产生网篮组织
赞一下 回复此楼
2楼2013-05-29 17:49:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangqun0514

金虫 (正式写手)
引用回帖:
2楼: Originally posted by fxg3200 at 2013-05-29 17:49:05
请具体说明加工状态，高温炉冷一般不会产生网篮组织

买回来就是图5时的状态，两相锻造，然后机加工成产品，最后热处理，我们的产品就是加工完在热处理的，温度在1200度。冷却速度空冷和炉冷都在试。
赞一下 回复此楼
3楼2013-05-30 08:58:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fxg3200

铜虫 (正式写手)
给个低倍看看吧，50倍的，片层比较混乱，应该有其他原因
赞一下 回复此楼
4楼2013-05-30 15:56:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

直到尽头

金虫 (小有名气)

【答案】应助回帖

你用什么腐蚀的！？
赞一下 回复此楼
6楼2013-06-05 09:17:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangqun0514

金虫 (正式写手)
引用回帖:
6楼: Originally posted by 直到尽头 at 2013-06-05 09:17:27
你用什么腐蚀的！？

氢氟酸硝酸水溶液啊
赞一下 回复此楼
7楼2013-06-05 16:49:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangqun0514

金虫 (正式写手)
引用回帖:
5楼: Originally posted by bruzeimr at 2013-05-31 09:02:12
三种看似形貌有区别，实质是一样的，这是由于观察面与片层呈现不同角度所造成的。

您好！目前这种组织真的是很让我困惑，感谢您的回复，如果说a区可以称为网篮组织，那b和c区应该算是什么组织呢？因为在医疗器械标准里对钛合金的分类就是按照钛合金金相的形态来分的。非常希望和你探讨一下
赞一下 回复此楼
8楼2013-09-17 21:38:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16149764

铜虫 (初入文坛)
请问一下具体抛光、腐蚀的经验
我也是用的氢氟酸、硝酸，但是一直抛光腐蚀的效果好差
被老板鄙视的一塌糊涂
赞一下 回复此楼
9楼2014-04-24 16:12:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Soulin-文

铁虫 (初入文坛)

【答案】应助回帖

1200℃高于β转变点，保温炉冷后得到的应该是网篮状组织，保留有原始β晶界，晶界处有晶界α，晶粒内部析出次生α，有点儿类似于你图1.b的组织。我试过TC41000℃保温2h、FC，得到的组织从表面到心部是等轴α-魏氏组织-网篮状组织的分布，应该和冷速有关，和楼主你的不一样。楼主图1.c有点像等轴α和拉长α同时存在。
赞一下 回复此楼
钛及钛合金表面纳米化
10楼2015-04-15 11:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 yangqun0514 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 331求调剂 +8 于征yz 2026-04-05 8/400 2026-04-06 00:54 by fmesaito
[考研] 化学调剂 +16 艾志恒 2026-04-03 17/850 2026-04-06 00:27 by 永字号
[考研] 302分求调剂 一志愿安徽大学085601 +8 zyx上岸！ 2026-04-04 8/400 2026-04-05 23:08 by lbsjt
[考研] 301求调剂 +5 细胞相关蛋白 2026-04-02 9/450 2026-04-05 20:14 by lys0704
[考研] 材料专硕(0856) 339分求调剂 +10 哈哈哈鹅哈哈哈 2026-04-04 10/500 2026-04-05 18:51 by 蓝云思雨
[考研] 313求调剂 +5 海日海日 2026-04-04 5/250 2026-04-05 15:52 by jndximd
[考研] 271分求调剂学校 +12 zph158488！ 2026-04-02 13/650 2026-04-05 10:13 by lqwchd
[考研] 288求调剂，一志愿华南理工大学071005 +6 ioodiiij 2026-04-04 6/300 2026-04-05 10:09 by guoweigw
[考研] 材料调剂 +11 一样YWY 2026-04-02 13/650 2026-04-04 23:10 by 无际的草原
[考研] 342求调剂 +3 Liang7111 2026-04-04 5/250 2026-04-04 19:47 by dongzh2009
[考研] 22408，264求调剂 +3 ywh729 2026-04-03 4/200 2026-04-04 11:04 by ywh729
[考研] 求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕 +10 @taotao 2026-04-03 10/500 2026-04-04 09:01 by T可可西里T
[考研] 求调剂，一志愿北京中医药大学 +3 小小达不溜 2026-04-02 3/150 2026-04-03 22:55 by 冲矢昴星团
[考研] 材料专硕322分 +13 哈哈哈吼吼吼哈 2026-04-01 13/650 2026-04-03 16:08 by 哦哦123
[考研] 311求调剂一志愿合肥工业大学 +15 秋二十二 2026-03-30 15/750 2026-04-03 10:19 by linyelide
[考研] 一志愿郑大材料工程290求调剂 +20 Youth_ 2026-03-30 20/1000 2026-04-02 14:48 by 5896
[考研] 283求调剂 +3 jiouuu 2026-04-02 4/200 2026-04-02 14:08 by 哒哒哒呱呱呱
[考研] 07生物学求调剂 一志愿同济大学359分 +3 LAMC. 2026-03-30 3/150 2026-04-02 10:26 by 18828373951
[考研] 一志愿厦门大学化学工程（专硕）-数二英二406分-求调剂 +5 厦大化工 2026-04-01 5/250 2026-04-02 10:03 by jp9609
[考研] 08工科，295，接受跨专业调剂 +6 lmnlzy 2026-03-31 6/300 2026-04-01 11:02 by 逆水乘风
信息提示
关闭
请填处理意见
关闭
