[求助]
TEM 对焦不同形貌有区别，请大神教一下为什么，谢谢！
|
||||
TEM 对焦不同形貌有区别，请大神教一下为什么，谢谢！ 430_820.jpg  430_805.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 有用数 |
» 猜你喜欢
金属材料论文润色/翻译怎么收费?
已经有130人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 高分辨透射电镜拍出的低倍照片是单束成像还是多束成像 或者说是衍衬像还是相衬像
已经有3人回复
- 求解，这样的TEM图像，说明了什么？
已经有17人回复
- 有没有大神能帮忙分析一下这个断面形貌啊
已经有9人回复
- TEM和SEM样品测试前，该如何处理拍出来的效果好？
已经有24人回复
temedx
专家顾问 (著名写手)
-
专家经验: +41 - MN-EPI: 8
- 应助: 243 (大学生)
- 贵宾: 1.156
- 金币: 11823.5
- 红花: 106
- 帖子: 2543
- 在线: 475.9小时
- 虫号: 297942
- 注册: 2006-11-18
- 性别: GG
- 专业: 催化化学
- 管辖: 微米和纳米
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1

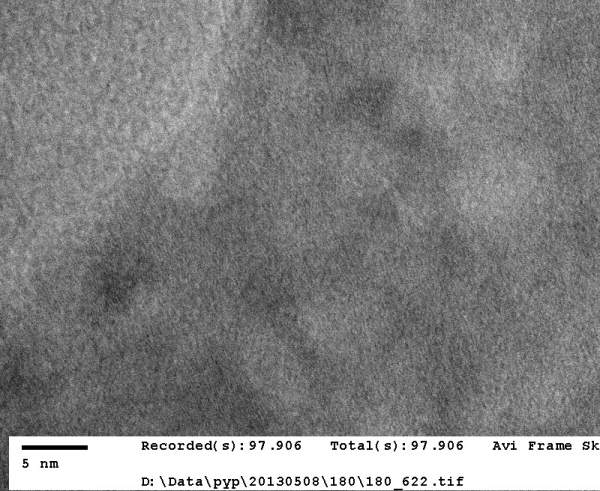

pangyuer: 金币+70, ★★★★★最佳答案, 谢谢，高分辨做了，黑点部分能看到晶格条纹。见回贴图。这是说明不是洞吗？ 2013-05-25 10:55:16
kunpeng1782: 金币+5, MN-EPI+1, 专家考核, 谢谢你的指导 2013-05-25 21:11:24
感谢参与，应助指数 +1
pangyuer: 金币+70, ★★★★★最佳答案, 谢谢，高分辨做了，黑点部分能看到晶格条纹。见回贴图。这是说明不是洞吗？ 2013-05-25 10:55:16
kunpeng1782: 金币+5, MN-EPI+1, 专家考核, 谢谢你的指导 2013-05-25 21:11:24
|

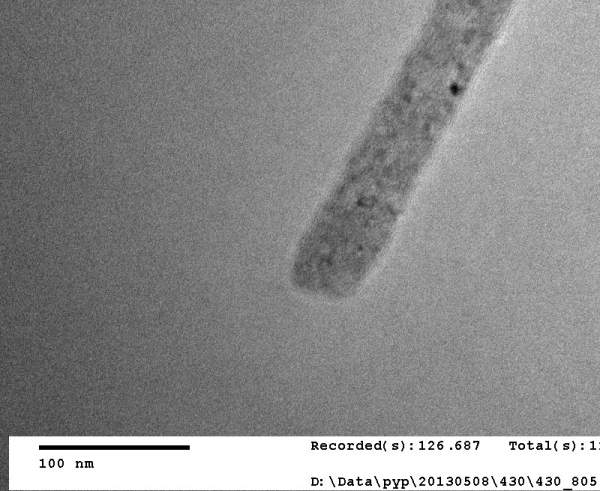

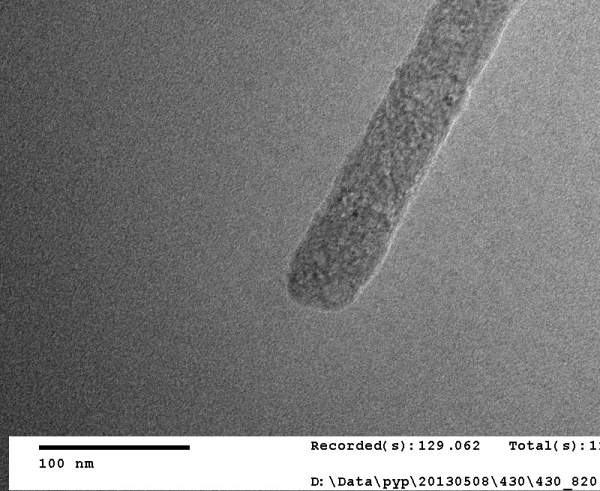

上面的那张是欠焦状态，下面的是过焦状态，过焦的效果就是和欠焦相反，欠焦是白边，过焦是黑边，你可以观察纳米棒的边缘，就能判断聚焦状态。一般在拍电镜时是采用略微欠焦的状态拍摄，电子显微学有个最佳欠焦量就是跟这个有关。 至于那个“黑洞”，我觉得过焦导致的欠焦状态下展现的孔洞边缘变黑是主要原因之一。当然也不排除那个黑点位置是因为有晶体结构存在导致了衍射衬度不同。但这些最好在HRTEM观察后才能最后判断。 |
3楼2013-05-24 23:25:00
2楼2013-05-24 22:34:38
huanghuasjtu
木虫 (著名写手)
- 应助: 241 (大学生)
- 金币: 19795.2
- 红花: 5
- 帖子: 2864
- 在线: 575.8小时
- 虫号: 2123410
- 注册: 2012-11-13
- 性别: GG
- 专业: 金属非晶态、准晶和纳米晶
4楼2013-05-25 10:33:55
5楼2013-05-25 10:57:08
 祝福祝福祝福祝福祝福祝福！ |
6楼2013-05-25 11:25:11
