[求助] 极化曲线怎么总是不对

小弟刚接触电化学，第一次用电化学工作站，想探究不同材料在不同腐蚀介质中的防腐蚀性能。之前看了些腐蚀控制原理方面的书，都不怎么看得懂。
现在用CHI860 测定铜片在5%NaCl 下的极化曲线。结果如下图。
为什么跟别人不一样，还有电流总是溢出。是不是如果将电流坐标改成对数形式就跟别人一样了？那该怎么改呢？可以直接在软件里面改么？还是必须用Origin处理数据的时候改。要疯了要疯了要疯了。求各位大侠救命。
极化曲线怎么总是不对

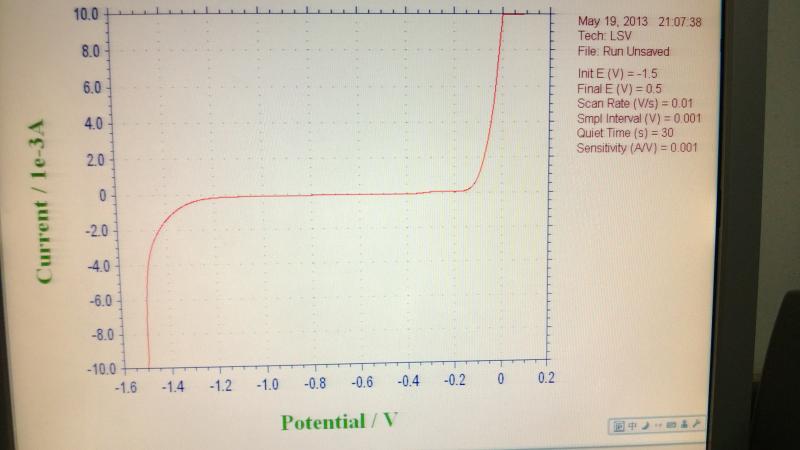

自己的


极化曲线怎么总是不对-1

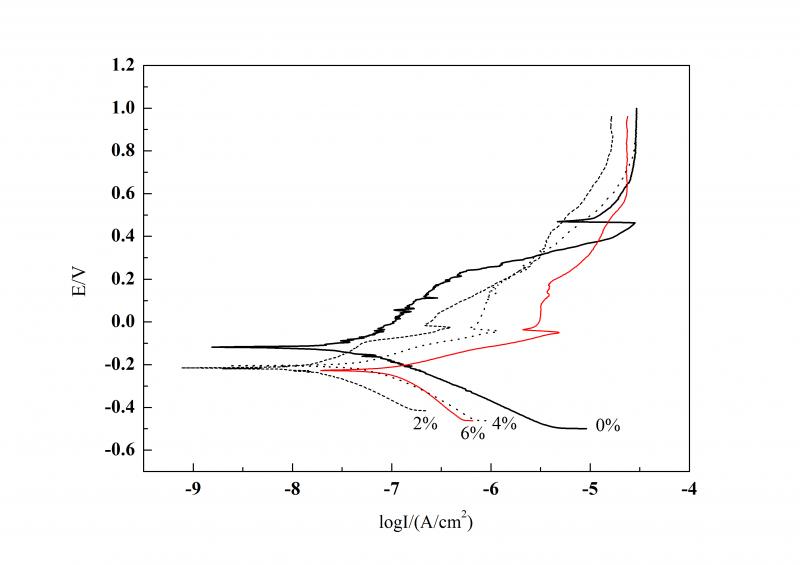

别人的
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-20 00:00:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

adsszw

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的电流密度没有取log，另外改成自动灵敏度就不会溢出了
赞一下(1人) 回复此楼
2楼2013-05-20 08:40:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

非姐的同学

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by adsszw at 2013-05-20 08:40:43
你的电流密度没有取log，另外改成自动灵敏度就不会溢出了

非常感谢指点。我还想问下是测定之后自己处理数据的时候用Origin改还是在实验的时候就可以直接选取电流对数为坐标轴来测定啊？
赞一下 回复此楼
3楼2013-05-20 08:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

adsszw

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 非姐的同学 at 2013-05-20 08:45:24
非常感谢指点。我还想问下是测定之后自己处理数据的时候用Origin改还是在实验的时候就可以直接选取电流对数为坐标轴来测定啊？...

用origin对极化曲线的电流密度取对数或者直接用工作站测tafel曲线都可以，chi的有直接测tafel的功能，测出来的图就是和你贴的第二个图一样的
赞一下 回复此楼
4楼2013-05-20 09:59:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxhappy

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
你的纵坐标是电流，还要除以工作面积才是电流密度，然后取对数，就是第二个图，溢出是量程太少
赞一下 回复此楼
坚持努力
5楼2013-05-20 11:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

非姐的同学

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by zxhappy at 2013-05-20 11:09:38
你的纵坐标是电流，还要除以工作面积才是电流密度，然后取对数，就是第二个图，溢出是量程太少

我灵敏度已经选最大了啊？如果选了自动灵敏度，是不是还是 会溢出啊？
赞一下 回复此楼
6楼2013-05-20 23:52:32
