应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 关于FTO基片上Fe2O3纳米线的光电流问题
311/4返回列表1234下一页
查看: 2563  |  回复: 30
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

橙汁泡饭

金虫 (小有名气)

[求助] 关于FTO基片上Fe2O3纳米线的光电流问题

小虫是用水热法在FTO基片上长的Fe2O3的纳米线（500度烧结的），现在通过电化学工作站测量所做基片的光电流和暗电流，并通过Origin作图发现，光电流和暗电流区别不大，现在向各位虫友求救，是不是哪个步骤出问题了？
回复此楼

» 收录本帖的淘帖专辑推荐

光电催化

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
超越自己
1楼 2013-05-19 14:16:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
124685887: 金币+2, 专家考核, 谢谢指导 2013-05-19 15:32:31
有可能是长得太厚了，电子传导会有问题，三氧化二铁中电子传输距离很短的。
赞一下(1人) 回复此楼
麦麦爸爸爱小牛
2楼2013-05-19 14:34:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

★ ★ ★
橙汁泡饭: 金币+3, ★★★很有帮助 2013-05-20 11:15:04
忘记说了，500度对于三氧化二铁可能低了点，与基底的接触未必好
赞一下(1人) 回复此楼
麦麦爸爸爱小牛
3楼2013-05-19 14:36:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
橙汁泡饭: 金币+2, ★有帮助 2013-05-21 00:43:18
橙汁泡饭(124685887代发): 金币+1, 专家考核, 谢谢指导 2013-06-01 10:48:43
影响因素很多啊，材料形貌，结晶性，与FTO接触性，看看相关文献。
赞一下(1人) 回复此楼
我~心~依~旧
5楼2013-05-20 15:40:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

橙汁泡饭
9楼2013-05-21 19:28:39
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

匿名

用户注销 (著名写手)
本帖仅楼主可见
赞一下
17楼2013-05-24 20:39:08
已阅   申请MN-EPI   回复此楼   编辑   查看我的主页

橙汁泡饭

金虫 (小有名气)
引用回帖:
23楼: Originally posted by silence11 at 2014-07-05 21:13:24
你好 ！ 我也遇到同样的问题 做了许多氧化铁，看许多文献都在说要800 摄氏度退火，但是仅有4~20 min 。可是玻璃超过700 摄氏度就会烧化。
我做过升温1h到750摄氏度，再保温10 min，虽然光电流有增加 但是 和文献比 ...

如果说你只做Fe2O3的话，先在550煅烧2h，以最大升温速率升到800度，退火10-15min，等自动降温。关于是否800度开马弗炉，我第一次也是退火之后直接取出，但是这样对基片和炉子都有伤害，所以还是等自动降为室温较好。
赞一下(1人) 回复此楼
超越自己
25楼2014-07-10 16:26:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

橙汁泡饭

金虫 (小有名气)
引用回帖:
3楼: Originally posted by xiejf at 2013-05-19 14:36:23
忘记说了，500度对于三氧化二铁可能低了点，与基底的接触未必好

温度是低了一点，现在我改为700度了，今天又测了一遍光电流，有所改变，至于厚度，我是用水热做的，应该不会很厚，要不要去拍个SEM？
赞一下 回复此楼
超越自己
4楼2013-05-20 11:16:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橙汁泡饭

金虫 (小有名气)
引用回帖:
5楼: Originally posted by yuan999 at 2013-05-20 15:40:40
影响因素很多啊，材料形貌，结晶性，与FTO接触性，看看相关文献。

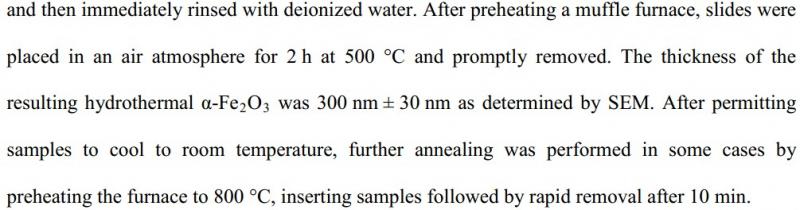

我是根据附件上的方法做的，但是做出来的片子的光电流测试跟文献中的相差很大很大，而且光电流和暗电流区别简直很小，不明白哪里出错了，求大神帮助啊
关于FTO基片上Fe2O3纳米线的光电流问题


关于FTO基片上Fe2O3纳米线的光电流问题-1
赞一下 回复此楼
超越自己
6楼2013-05-20 17:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

常四爷

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
自己摸吧，不是这么简单的
赞一下 回复此楼
7楼2013-05-20 21:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiejf

专家顾问 (文学泰斗)

麦麦爸爸爱小牛

【答案】应助回帖

引用回帖:
4楼: Originally posted by 橙汁泡饭 at 2013-05-20 11:16:53
温度是低了一点，现在我改为700度了，今天又测了一遍光电流，有所改变，至于厚度，我是用水热做的，应该不会很厚，要不要去拍个SEM？...

截面的扫描必然要拍的
赞一下 回复此楼
麦麦爸爸爱小牛
8楼2013-05-21 13:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

橙汁泡饭

金虫 (小有名气)
送红花一朵
引用回帖:
9楼: Originally posted by hanyu13105 at 2013-05-21 19:28:39
注意加热时间，水热合成氧化铁一般要加热到750度以上才会有明显的光电响应，最好在800度加热5-10分钟左右，时间太长，基底的电阻会增加很大。按照文献中生长出的氧化铁不会太厚的。

之前我用500度烧的，现在用700度烧，你的建议是在750度或以上烧，我担心FTO基片耐不了高温，上次我在800度烧了10分钟左右，基片就变形了，你的意思是现在750度烧2小时，取出冷却到室温，再在800都烧5~10分钟？
赞一下 回复此楼
超越自己
10楼2013-05-22 10:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 橙汁泡饭 的主题更新
311/4返回列表1234下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 317求调剂 +5 申子申申 2026-03-19 9/450 2026-03-20 22:26 by JourneyLucky
[考研] 求调剂一志愿南京航空航天大学289分 +3 @taotao 2026-03-19 3/150 2026-03-20 21:34 by JourneyLucky
[考研] A区线材料学调剂 +5 周周无极 2026-03-20 5/250 2026-03-20 21:33 by laoshidan
[考研] 316求调剂 +5 梁茜雯 2026-03-19 5/250 2026-03-20 21:26 by 你好你好666
[考研] 材料与化工专硕调剂 +7 heming3743 2026-03-16 7/350 2026-03-20 19:31 by zhukairuo
[考研] 环境工程调剂 +9 大可digkids 2026-03-16 9/450 2026-03-20 17:38 by 醉在风里
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 6/300 2026-03-19 17:18 by fei626-918
[考研] 328求调剂，英语六级551，有科研经历 +4 生物工程调剂 2026-03-16 12/600 2026-03-19 11:10 by 生物工程调剂
[考研] 一志愿华中科技大学，080502，354分求调剂 +4 守候夕阳CF 2026-03-18 4/200 2026-03-18 22:16 by li123456789.
[考研] 328求调剂，英语六级551，有科研经历 +3 生物工程调剂 2026-03-17 7/350 2026-03-18 20:41 by Wangjingyue
[考研] 278求调剂 +5 烟火先于春 2026-03-17 5/250 2026-03-18 08:43 by 星空星月
[考研] 考研化学学硕调剂，一志愿985 +4 张vvvv 2026-03-15 6/300 2026-03-17 17:15 by ruiyingmiao
[考研] [导师推荐]西南科技大学国防/材料导师推荐 +3 尖角小荷 2026-03-16 6/300 2026-03-16 23:21 by 尖角小荷
[考研] 333求调剂 +3 文思客 2026-03-16 7/350 2026-03-16 18:21 by 文思客
[考研] 318求调剂 +3 Yanyali 2026-03-15 3/150 2026-03-16 16:41 by houyaoxu
[考研] 中科院材料273求调剂 +4 yzydy 2026-03-15 4/200 2026-03-16 15:59 by Gaodh_82
[考研] 277材料科学与工程080500求调剂 +3 自由煎饼果子 2026-03-16 3/150 2026-03-16 14:10 by 运气yunqi
[考研] 070305求调剂 +3 mlpqaz03 2026-03-14 4/200 2026-03-15 11:04 by peike
[考研] 297一志愿上交085600求调剂 +5 指尖八千里 2026-03-14 5/250 2026-03-14 17:26 by a不易
[考研] 一志愿哈工大材料324分求调剂 +5 闫旭东 2026-03-14 5/250 2026-03-14 14:53 by 木瓜膏
信息提示
关闭
请填处理意见
关闭
