小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » Vasp&MedeA » 大家帮忙看一下这个电荷密度
北京石油化工学院2026年研究生招生接收调剂公告
202/2返回列表上一页12
查看: 1915  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gaoyb18

金虫 (小有名气)

友情帮顶，表示不会
赞一下(1人) 回复此楼
11楼2013-05-15 19:59:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
8楼: Originally posted by Physicser at 2013-05-15 18:49:27
希望得到“不同部位碳纳米管的电荷密度不同”这样的一个结论

既然如此 你应该画出不同截面在电荷密度，这样才更直观

我一直都在犹豫到底要不要画截面图，但是发现离域的电子云把其他颜色全盖住了。什么都看不到。只有周期性边缘结构才可以看到原子核和周围电子云的电荷密度。这也算是一个截面吧。不过不知道vesta能不能花截面呢？MS的话是可以话的。
赞一下 回复此楼
前途是光明的，道路是曲折的。
12楼2013-05-16 08:41:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
9楼: Originally posted by xhzha at 2013-05-15 19:51:17
这软件我不熟悉，Xcrysden中是可以选择不显示等电荷面，只显示截面差分密度...

谢谢回帖帮助。请问我这个需要用到差分电荷密度吗？我觉得我这个问题不太适合啊。不想比如CO在金属上吸附那类问题可以看CO和金属电子转移。我这个没法做差啊。难道和没有形变的碳纳米管做差？几何形状改变了坐标都对不上了呀。
赞一下 回复此楼
前途是光明的，道路是曲折的。
13楼2013-05-16 08:43:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by wangdading at 2013-05-15 13:00:07
后来用MaterialsStudio做了一个总电荷密度分布图，调过了之后如图所示。感觉好像电荷密度在底部和两侧没有啥差别。不知道我这么说对不对。

...

再补充一下，二楼中MS是作了一个截面的电荷密度。
赞一下 回复此楼
前途是光明的，道路是曲折的。
14楼2013-05-16 08:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
10楼: Originally posted by xhzha at 2013-05-15 19:57:58
圆筒状是不受力的吧，不同层原子从截面看过去是重叠的，而你受力变形后，不同层原子在截面上会不会有个错位，这样你就能看到其他层原子的等电荷面。在显示截面差分密度时，你所用软件不可以选择不显示等电荷面么？ ...

圆筒状确实是不受力的。但是形变的因为原子整体移动因此也不会有错位。你是不是想说明为啥图1和图2是那个样子的？还有就是我没有做差分。感觉我这个体系不适合做。毕竟不像是CO吸附在金属上，可以看两者之间的电荷转移。我这就一个体系。不能说去减掉原始圆筒状的碳纳米管的电荷密度吧？这样感觉结构不一样了，坐标对不上啊？
赞一下 回复此楼
前途是光明的，道路是曲折的。
15楼2013-05-16 08:52:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

littledog123

捐助贵宾 (文坛精英)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
wangdading: 金币+4 2013-05-16 09:44:32
其实图三和图四与前两个图来比，没有本质改变，只是显示效果变了，因为你调的那个只是在调整最佳显示效果。从整体仿真来看，就是从侧向和正向图来看，电荷密度是均匀分布的，但不知道你的预期结果是什么。祝成功
赞一下 回复此楼
为了梦想，努力奋斗。
16楼2013-05-16 08:56:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
16楼: Originally posted by littledog123 at 2013-05-16 08:56:50
其实图三和图四与前两个图来比，没有本质改变，只是显示效果变了，因为你调的那个只是在调整最佳显示效果。从整体仿真来看，就是从侧向和正向图来看，电荷密度是均匀分布的，但不知道你的预期结果是什么。祝成功:ti ...

谢谢了，我自己感觉也是电荷密度是均匀分布的。但是经验较少，不敢肯定。多谢了~
赞一下 回复此楼
前途是光明的，道路是曲折的。
17楼2013-05-16 09:44:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhzha

铁杆木虫 (正式写手)
引用回帖:
13楼: Originally posted by wangdading at 2013-05-16 08:43:41
谢谢回帖帮助。请问我这个需要用到差分电荷密度吗？我觉得我这个问题不太适合啊。不想比如CO在金属上吸附那类问题可以看CO和金属电子转移。我这个没法做差啊。难道和没有形变的碳纳米管做差？几何形状改变了坐标都 ...

我概念上表述错误，我想问的就是在x或y方向受力（姑且认为管沿z方向）， 对应原先相同x-y坐标不同z坐标的原子受力后在x-y面是否完全重合？
赞一下 回复此楼
18楼2013-05-16 09:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)
引用回帖:
18楼: Originally posted by xhzha at 2013-05-16 09:48:16
我概念上表述错误，我想问的就是在x或y方向受力（姑且认为管沿z方向）， 对应原先相同x-y坐标不同z坐标的原子受力后在x-y面是否完全重合？...

不知道我的理解对不对。你是说在xy方向改变坐标和在z方向改变坐标的原子坐标是不是一样吗？
赞一下 回复此楼
前途是光明的，道路是曲折的。
19楼2013-05-16 16:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangdading

铁杆木虫 (著名写手)

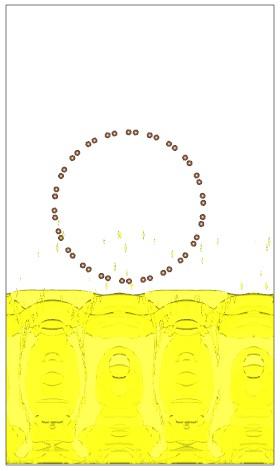

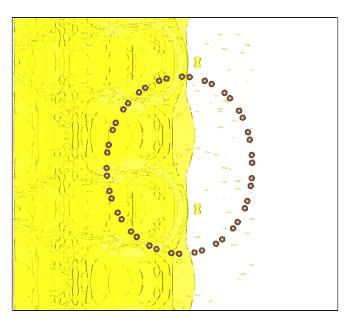

我后来作了局域电荷密度，但是不知道为啥我得到的图（图1、2是形变的碳纳米管；图3、4是未形变的碳纳米管）很奇怪。不知道如何下手分析了。病碳纳米管不是一个层状的结构，做截面也不知道能不能得到想要的信息。
此外，我还做了mulliken分析，得到没个碳原子上都是4个电子。没有区别。
大家帮忙看一下这个电荷密度


大家帮忙看一下这个电荷密度-1


大家帮忙看一下这个电荷密度-2


大家帮忙看一下这个电荷密度-3
赞一下 回复此楼
前途是光明的，道路是曲折的。
20楼2013-05-22 11:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
