海阔天空102木虫 (正式写手)
|
[求助]
关于RF场 场源的定义
|
|

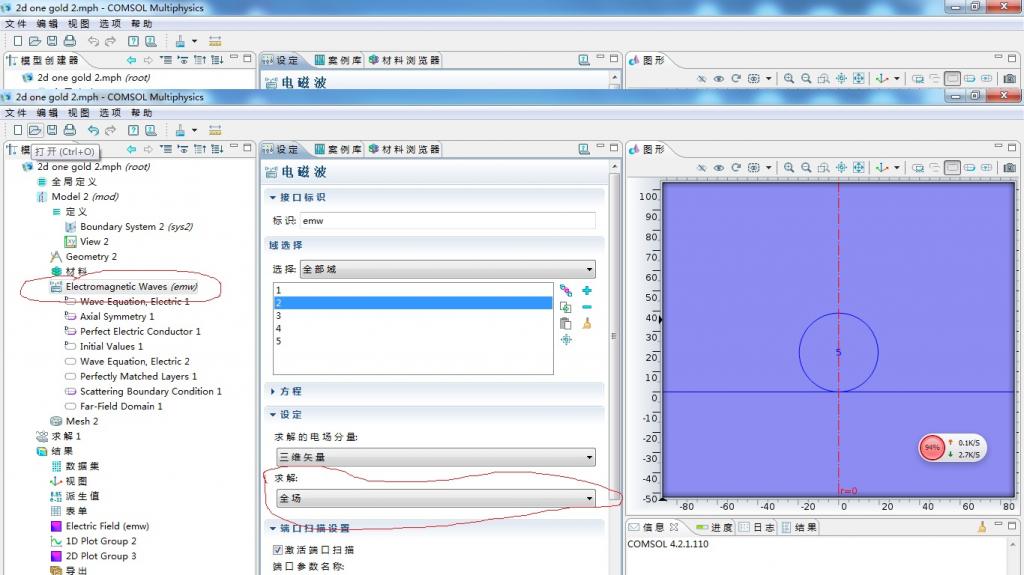

comsol初学者，不知道如何定义 场源，或者说是入射光场。 当求解散射场的时候，可以在背景场中定义背景场 对Eb赋值， 但选择求解全场的时候，没找到再那里可以赋值。对于2D求解，是不是应该在散射边界条件，选择某一个边进行赋值呢？ 麻烦各位指点迷津。 1.假设入射场是一个1v/m的正弦或是余弦波，这怎么表示？ 2. 2D 求解散射场，全场 都分别在哪里定义入射光场？如何定义 3. 3D 求解散射场、全场，都分别在哪里定义入射光场？如何定义 初学者，各种迷雾，谢谢各位，越细越好！  散射场.jpg  全场.jpg |
回复此楼» 猜你喜欢
不自信的我
已经有10人回复
-
磺酰氟产物，毕不了业了！
已经有8人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
要不要辞职读博？
已经有3人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
-
北京211副教授，35岁，想重新出发，去国外做博后，怎么样？
已经有8人回复
-
自荐读博
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 电场可以穿透玻璃或硅晶体么？
已经有9人回复
2楼2013-05-14 13:20:53
magicmonk
至尊木虫 (著名写手)
- 应助: 172 (高中生)
- 金币: 11451.3
- 红花: 24
- 帖子: 1124
- 在线: 3108.8小时
- 虫号: 1191315
- 注册: 2011-01-17
- 专业: 理论和计算化学
3楼2013-05-16 10:14:50
海阔天空102
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 6672.3
- 散金: 1196
- 帖子: 327
- 在线: 245.2小时
- 虫号: 539402
- 注册: 2008-04-04
- 专业: 计算机应用技术
4楼2013-05-16 23:16:45
magicmonk
至尊木虫 (著名写手)
- 应助: 172 (高中生)
- 金币: 11451.3
- 红花: 24
- 帖子: 1124
- 在线: 3108.8小时
- 虫号: 1191315
- 注册: 2011-01-17
- 专业: 理论和计算化学
5楼2013-05-16 23:26:43
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-05-26 12:39:29
xiegangmai: 金币+3, 谢谢参与！ 2013-05-26 12:39:29
|
第一个问题 在emw node 上面右击，选择port，设置Wave excitation at this port为On 在下面的Electric Field中定义入射光E＝E0*exp(-i*(kax*x+kay*y+kaz*z)); 其中E0=[Ex0,Ey0,Ez0],通过这个可以定义直线偏光，如果需要定义其他偏光，再加上位相的项就ok了 emw.k=[kax,kay,kaz],通过这个来定义光的传播方向 第二个问题 求解散射的时候，定义背景光，就相当于定义了入射光，背景光＝入射光，定义方法如问题一答案 具体例子可以参考：《Radar Cross Section》可以从Comsol网站上下载 第三个问题回答如第二个问题 具体例子可以参考：《Scatterer on Substrate》,可以从Comsol网站上下载 这个例子比较难理解， 它先用没有散乱介质的时候求出背景光 然后用求得的那个背景光求解有散乱介质的时候的散射光 这样做的原因是，背景光的定义比较复杂，不能用公式来定义 |
» 本帖已获得的红花（最新10朵）
海阔天空1026楼2013-05-20 12:23:31
海阔天空102
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 6672.3
- 散金: 1196
- 帖子: 327
- 在线: 245.2小时
- 虫号: 539402
- 注册: 2008-04-04
- 专业: 计算机应用技术
7楼2013-05-20 16:28:59
