[求助]
采用mixture模型与空化模型，不收敛的问题
|
|

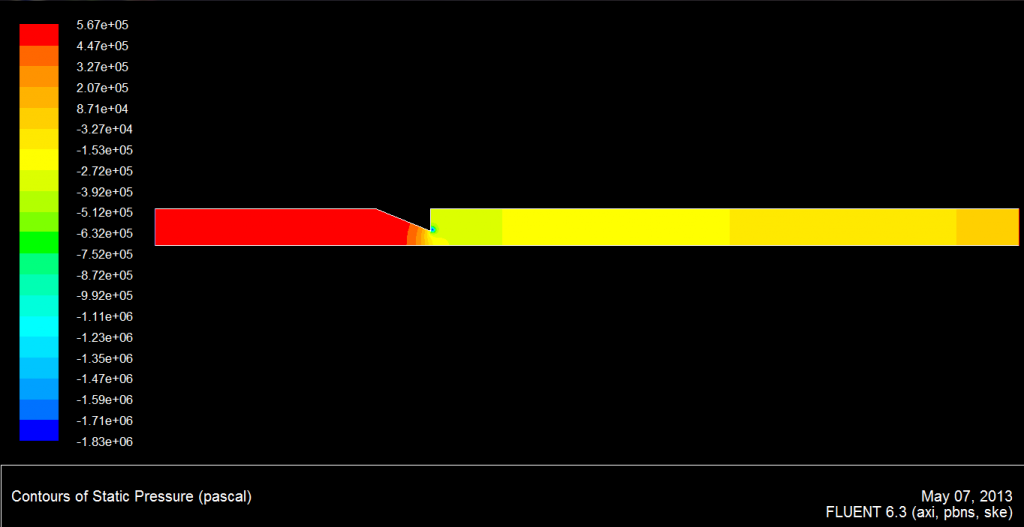

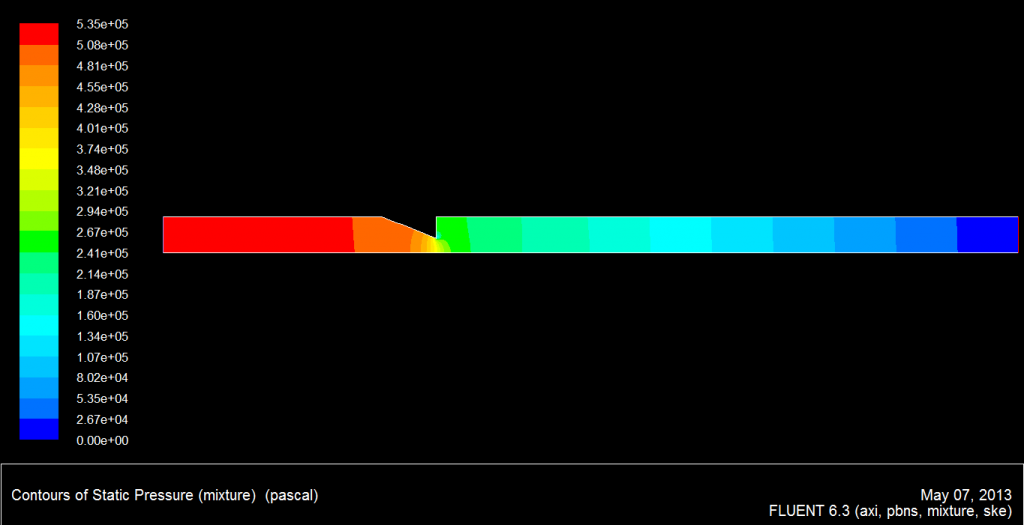

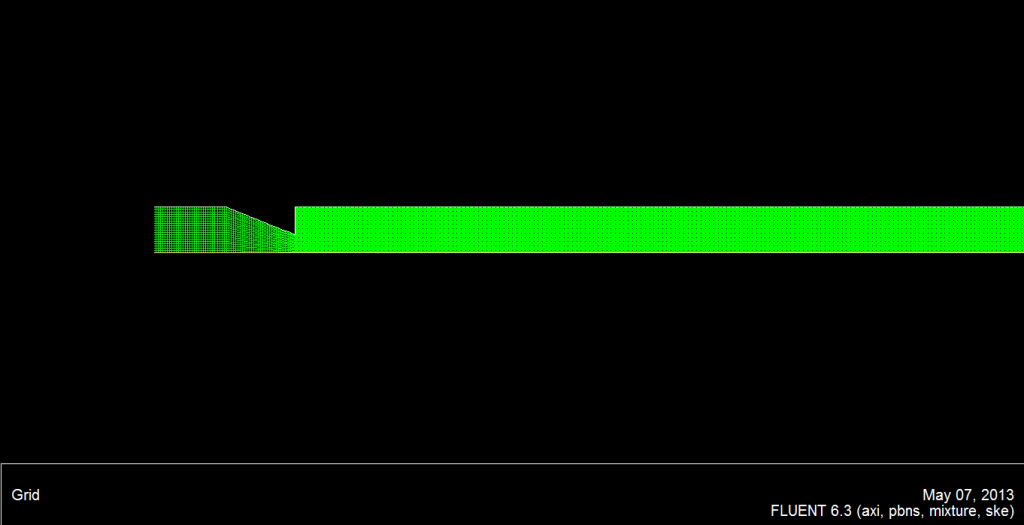

最近在做一个稳态条件下洞塞的二维空化模拟（mixture模型），隧洞对称，建模一半，总长235m，三角形高6m，长15m，三角形左端长60m，右端长160m，洞塞半径10m，网格数有3万左右，结构网格。水流从左到右，老算不出空化。 初始化的时候假如从inlet开始就会出现 Error: Floating point error: invalid number Error Object: ()的错误完全算不了，假如从all-zones（让速度v为0）初始化能收敛却不会有空化产生（无低压涡流产生，压力应该小于0），但是我关掉mixture模型，用单相流并用inlet初始化的话，在洞塞尖端附近是有一个低压区的。出入口条件均为压力条件（入口压力为60米水头，流速8m/s,出口为10米水头），压力是自己取的，要求只要算出空化就行。第一相为水，第二相为water-vapor。 求大神帮忙看看是啥问题，看能不能调出来。 15.5是上传的cas文件。  网格.png  无mixture模型算出的结果.png  有mixture空化模型从allzones初始化的结果.png |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 15,5.rar
2013-05-12 21:49:25, 1.27 M
