[求助] 染料敏化太阳能电池I-V曲线

请教各位大侠,为什么我测得的J-V曲线有时候纵坐标的电流值会是负值啊
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电池小兵

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
可以上个图看看么
顺便标注一下实验体系
【欢迎加入小兵建的“电化学与锂电”QQ群:255149470】语录:在茫茫众生中,我不是歌星、也不是影星、更加不是幸运星,我只是一个想踏踏实实研究电池的无名小兵!
2楼2013-05-06 16:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴欣欣216

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 电池小兵 at 2013-05-06 16:19:55
可以上个图看看么
顺便标注一下实验体系

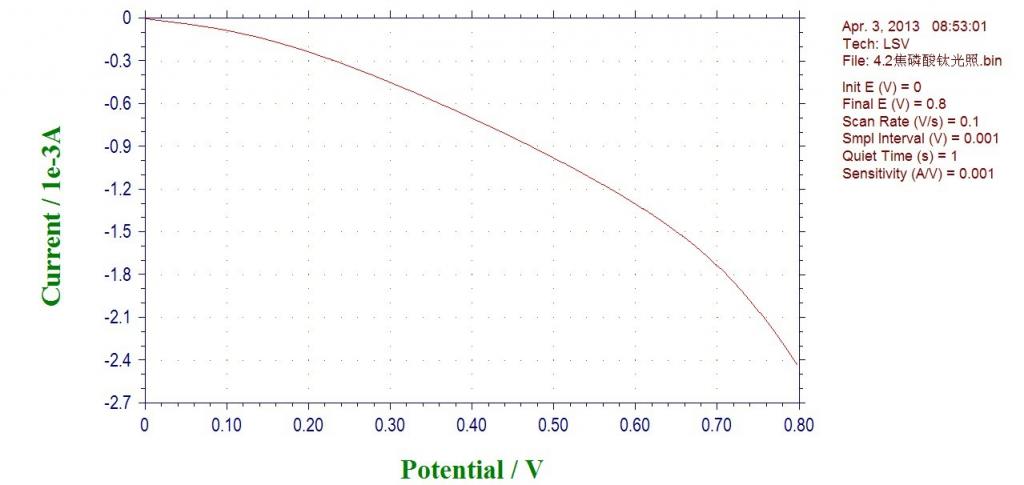

这个图是放大的
3楼2013-05-06 16:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴欣欣216

铜虫 (小有名气)

4楼2013-05-07 09:37:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
吴欣欣216: 金币+5 2013-05-16 16:04:29
这个I-V曲线是个错的,与电流正负无关
5楼2013-05-07 17:35:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴欣欣216

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by fansire at 2013-05-07 17:35:51
这个I-V曲线是个错的,与电流正负无关

测出来之后就是这样的,请问哪里出错了啊
6楼2013-05-07 19:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴欣欣216

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by fansire at 2013-05-07 17:35:51
这个I-V曲线是个错的,与电流正负无关

可以说下为什么是错的吗?拜托了
7楼2013-05-16 16:04:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)

引用回帖:
7楼: Originally posted by 吴欣欣216 at 2013-05-16 16:04:16
可以说下为什么是错的吗?拜托了...

电压为0时对应的电流应该为短路电流(电流的最大值),你这条曲线过了原点,怎么可能是太阳能电池的I-V曲线呢?也得不到开路电压啊
8楼2013-05-16 16:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吴欣欣216

铜虫 (小有名气)

引用回帖:
8楼: Originally posted by fansire at 2013-05-16 16:54:23
电压为0时对应的电流应该为短路电流(电流的最大值),你这条曲线过了原点,怎么可能是太阳能电池的I-V曲线呢?也得不到开路电压啊...

可是我测出来就是这样的,百思不得其解,究竟是为什么,是哪里出问题了,你们出现过这种情况吗,我用的是CHI660D电化学工作站,是哪里设置出现问题了吗?
9楼2013-05-17 08:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxuebing

金虫 (小有名气)

引用回帖:
9楼: Originally posted by 吴欣欣216 at 2013-05-17 08:51:51
可是我测出来就是这样的,百思不得其解,究竟是为什么,是哪里出问题了,你们出现过这种情况吗,我用的是CHI660D电化学工作站,是哪里设置出现问题了吗?...

同求, 我用CHI660D电化学工作站也测试出这样的I-V,郁闷啊
求高人指点
我相信“相由心生”,所以我要求自己要快乐,经常的保持微笑。有时候的微笑是盲目的,甚至是呆傻的。
10楼2013-05-19 21:08:51
