[求助] 新手用Fluent做GLCC柱状气液分离器模拟遇到困难，请各位帮忙

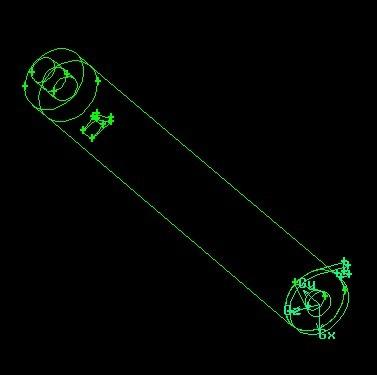

我用FLuent模拟GLCC柱状气液分离器模拟，模型尺寸：入口5×15mm，低流口10×8mm，溢流口直径24mm，柱体直径60mm高480mm，底部有个内锥体，锥体高45mm、锥角30°、锥底直径24mm。采用mixture以及雷诺应力模型（RSM）计算，入口流速15m/s，入口气体体积占0.6。

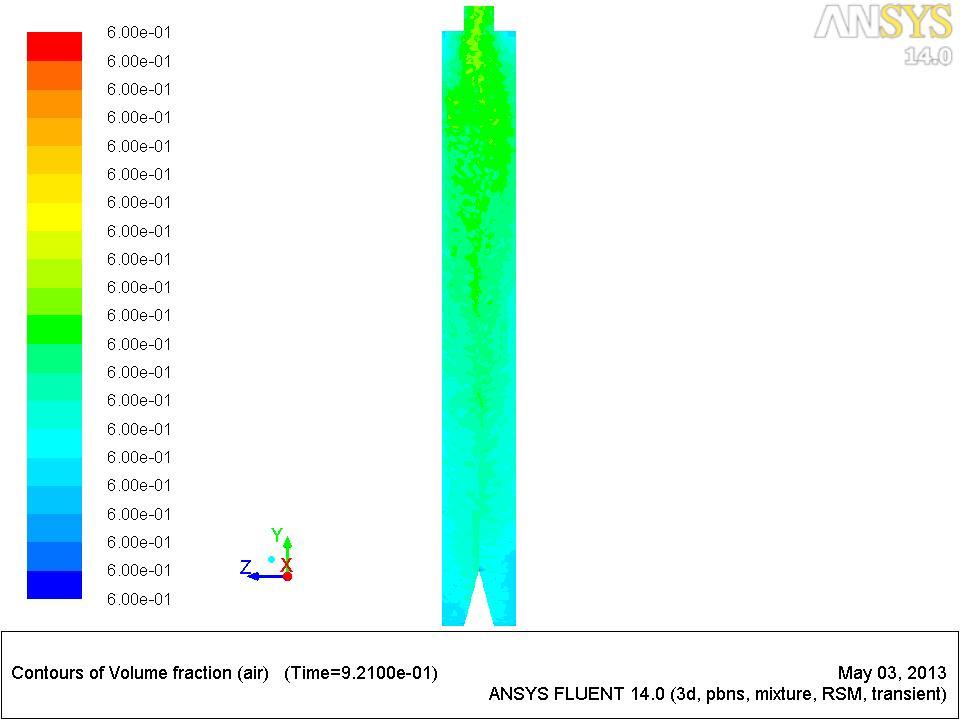

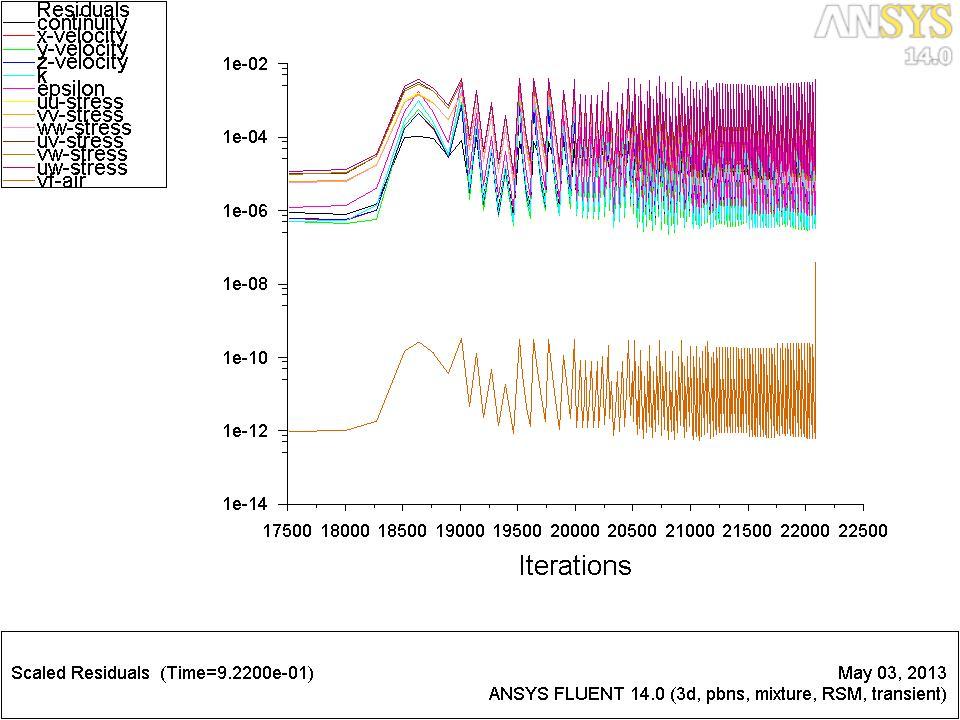

经过一番计算后出现如下问题，气相体积分布图左边对照的数值全是0.6。气相体积残差（我是将气相作为第二相）较小。且当我暂停后继续计算时，气相残差会变成直线不再上下波动。
附件（含gambit模型、fluent的case及data）已上传，请高手忙帮找出问题帮助改正，先谢谢各位。






回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 分离.rar
    • 2013-05-03 15:47:00, 68.48 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-03 15:47:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)

石化蛀虫

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-05-06 00:30:22
gc215250751: 金币+20, ★★★很有帮助 2013-05-06 12:26:56
增加进口和出口的长度试试。
赞一下(1人) 回复此楼
2楼2013-05-04 19:40:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gc215250751

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by wuming524 at 2013-05-04 19:40:44
增加进口和出口的长度试试。

好的，我试试
回复此楼
3楼2013-05-05 10:55:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gc215250751

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by wuming524 at 2013-05-04 19:40:44
增加进口和出口的长度试试。

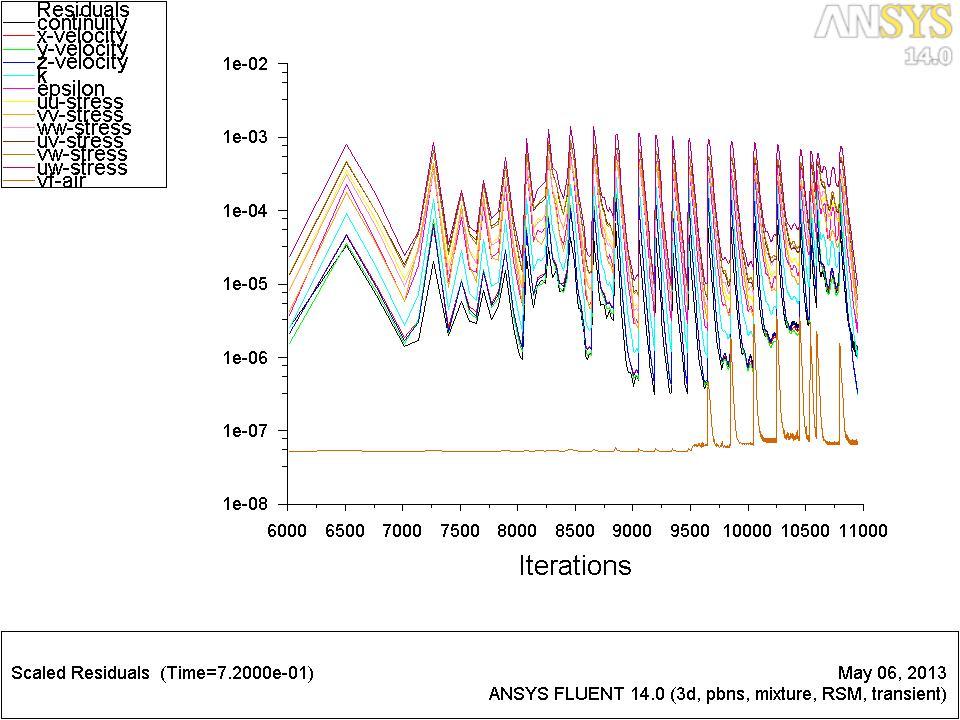

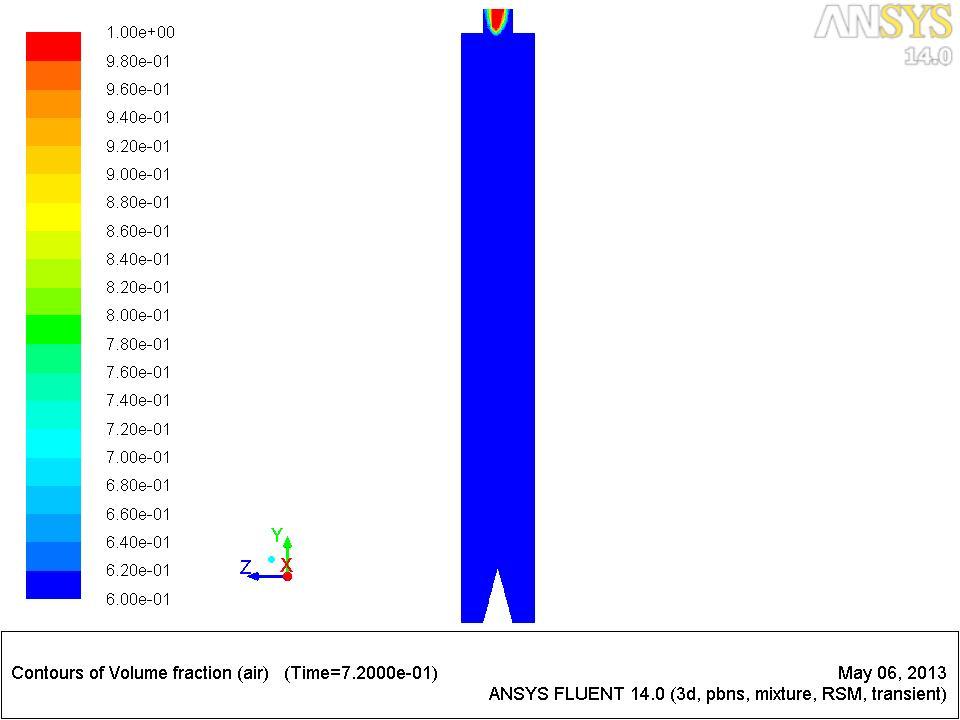

问题还是存在，请您帮忙再看看，谢谢




赞一下 回复此楼
4楼2013-05-07 09:02:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
你好，我是课题做GLCC的小硕一枚，最近快被它烦死了，可以留个联系方式请教一下您么，不胜感激
赞一下 回复此楼
5楼2017-03-06 11:07:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
请问你是怎么让倾斜入口和筒体相切的？我怎么弄都有一小块相切不了。。哭
赞一下 回复此楼
6楼2017-03-15 10:43:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

活宝凌晨333

新虫 (小有名气)
请问你是用什么建的模啊？直接用gambit吗？我死活画不出来那个倾斜入口和圆柱相切啊啊啊，求助啊大神
赞一下 回复此楼
7楼2017-03-15 11:23:52
