[求助] 请问如何判断能带结构图中某单根能级是由哪些原子上的电子态贡献的？

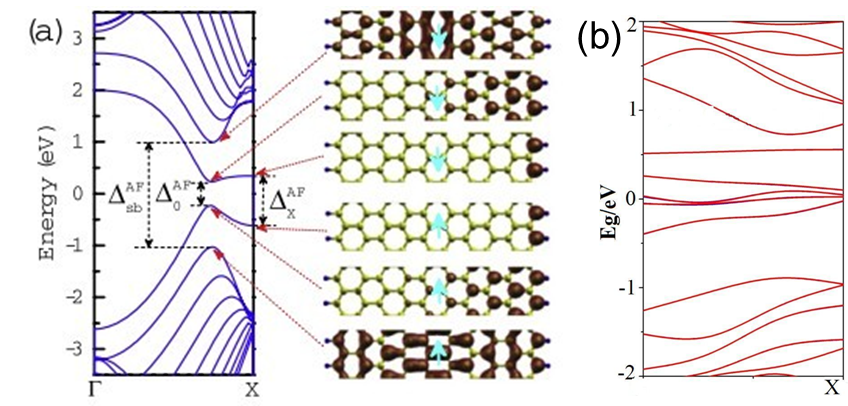

我是用DMol3计算石墨烯纳米带结构，得到能带结构图，如图(b)。但是在能带结构图中0.6eV处出现一条平带。我想了解该平带是由哪些原子上的电子态贡献的,并得到如图（a）所示的结果。请问该如何在MS上分析出来结果？图（a）的作者选中某单根能级上的某个点，然后在石墨烯纳米带上分析并标示出来是由哪些原子上的电子态贡献的。这正是我想得到的结果。




[ Last edited by seuzzj on 2013-4-28 at 13:06 ]
回复此楼

» 收录本帖的淘帖专辑推荐

第一原理资料汇编 Photochemistry MS资料

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-28 12:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ApolloYang

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
seuzzj: 金币+3, 我知道了VASP可以得到这样的图。 2013-04-29 14:55:48
liliangfang: 金币+1, 谢谢交流 2013-10-06 09:45:25
图a 是用DMoL计算得到的吗？

如果用VASP 可以通过PARCHG的计算得到
赞一下 回复此楼
2楼2013-04-29 09:58:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
seuzzj: 金币+3 2013-04-29 14:56:04
liliangfang: 金币+2, 谢谢交流 2013-10-06 09:45:40
不记得Materials Studio提供的DMol3有这样的分析功能……也没见过有额外的第三方软件做这个。如果是CASTEP，可以用http://muchong.com/bbs/viewthread.php?tid=5406515&fpage=1的方法提取，对于VASP等其他第一性原理软件，也都有相应的提取方法。
赞一下 回复此楼
思想重于技巧，内涵重于表象
3楼2013-04-29 14:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seuzzj

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by souledge at 2013-04-29 14:25:39
不记得Materials Studio提供的DMol3有这样的分析功能……也没见过有额外的第三方软件做这个。如果是CASTEP，可以用http://muchong.com/bbs/viewthread.php?tid=5406515&fpage=1的方法提取，对于VASP等其他第一性原 ...

http://muchong.com/bbs/viewthread.php?tid=5828687
那你知道这个图是怎样得到的吗？这个应该是在DMol3中计算的。
赞一下 回复此楼
4楼2013-04-29 14:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seuzzj

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by ApolloYang at 2013-04-29 09:58:43
图a 是用DMoL计算得到的吗？

如果用VASP 可以通过PARCHG的计算得到

那你知道这个图是怎样得到的吗？作者应该是在DMol3中计算的。
http://muchong.com/bbs/viewthread.php?tid=5828687
赞一下 回复此楼
5楼2013-04-29 14:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

acridine

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
liliangfang: 金币+1, 谢谢交流 2013-10-06 09:45:55
引用回帖:
5楼: Originally posted by seuzzj at 2013-04-29 14:55:03
那你知道这个图是怎样得到的吗？作者应该是在DMol3中计算的。
http://muchong.com/bbs/viewthread.php?tid=5828687...

属性分析里面的orbital应该可以实现这个。不过旧版本dmol只能算gamma点的orbital，不知道新版本怎样
赞一下 回复此楼
6楼2013-04-29 23:07:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nandagulou

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
最笨的方法就是画一个分波态密度，然后比对能带，看看大概的位置。就可以定出能带来了
赞一下 回复此楼
7楼2013-04-30 00:12:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yolanda7

捐助贵宾 (正式写手)
你好.我用dmol3优化1*1*8石墨烯纳米带 很难收敛。你的参数是怎么设置，得到收敛的结果的？
赞一下 回复此楼
喜洋洋~
8楼2013-10-05 11:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liqizuiyang

木虫 (著名写手)
pwscf可以算。
先scf计算，再bands计算，最后用pp.x指定输出哪个k点处的哪条能级，输出格式可以是cube也可以是xsf。
赞一下 回复此楼
9楼2013-10-05 15:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花露湿衣

铁虫 (小有名气)
你好，我是刚入手的菜鸟，现在遇到一个问题请教一下，我算出来的能带是一组折线，不是像你这样的平滑曲线，要想到的你这样的平滑曲线我怎么设置参数
赞一下 回复此楼
10楼2014-03-03 08:59:27
