查看: 1325  |  回复: 4

木偶奇遇记

新虫 (初入文坛)

[交流] 用ANSYS PDS 做可靠性分析出现这个错误麻烦牛人看一下 已有1人参与

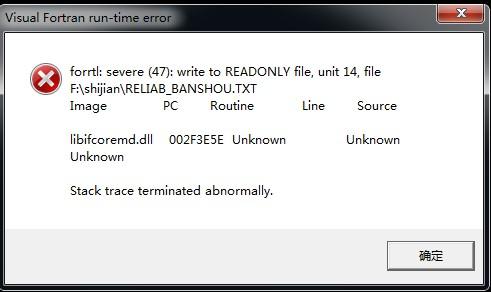

本人初学ANSYS PDS 模块在导入可靠性分析文件时出现图片所示提醒错误
程序如下:
LENGTH=200
WIDTH=30
LOAD500
SIGMA=200
DETSS=0
HALFWIDTH=WIDTH*0.5
/PREP7
R,1,5
MP,EX,1,2.1E8
MP,PRXY,1,0.3
MP,DENS,1,7.8E-6
K,1,180,15,0
PCIRC,25,,0,360
RECTNG,0,LENGTH,HALFWIDTH,-HALFWIDTH
WPOFF,LENGTH,0,0
PCIRC,HALFWIDTH,,0,360
ET,1,SHELL63
RPR4,6,-LENGTH,0,HALFWIDTH,360
AADD,1,2,3
ASBA,5,4
ESIZE,3,0
MSHAPE,0,2D
MSHKEY,0
AMESH,ALL
FINISH
/SOLU
CSYS,1
NSEL,S,LOC,Y,60
NSEL,A,LOC,Y,120
NSEL,A,LOC,Y,180
NSEL,A,LOC,Y,240
NSEL,A,LOC,Y360
NSEL,A,LOC,Y,300
NSEL,A,LOC,Y,360
NSEL,R,LOC,X,HALFWIDTH
D,ALL,ALL,0
CSYS,0
NSEL,S,LOC,X,LENGTH
NSEL,R,LOC,Y,HALFWIDTH
F,ALL,FY,-LOAD
ALLSEL
SOLVE
FINISH
/POST1
NSORT,S,EQV
*GET,MAXSTR,SORT,,MAX
DETSS=SIGMA-MAXSTR
LGWRITE,RELIAB_BANSHOU,TXT
FINISH

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fmqiang01

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
LOAD500 是load=500吧,程序基本没什么错误,网格不知道是否划的成功啊,你也可以换台机器试试
海阔凭鱼跃,天高任鸟飞
2楼2013-04-24 18:10:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fmqiang01

新虫 (初入文坛)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
我试着仿真了一下,把load500改正,仿真过程没问题的,祝君好运
海阔凭鱼跃,天高任鸟飞
3楼2013-04-24 18:41:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木偶奇遇记

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by fmqiang01 at 2013-04-24 18:10:10
LOAD500 是load=500吧,程序基本没什么错误,网格不知道是否划的成功啊,你也可以换台机器试试

谢谢问题解决了
4楼2013-05-02 10:57:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

木偶奇遇记

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by fmqiang01 at 2013-04-24 18:41:37
我试着仿真了一下,把load500改正,仿真过程没问题的,祝君好运

谢谢啊
5楼2013-05-02 10:57:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
