[求助] CIGS电池测试问题

用模拟光源测试CIGS电池效率时，测试探针分正负极吗，我碰到一个奇怪的问题，
就是测试时，将两探针分别接触到 电池的 两电极，测试结果显示 Voc Jsc FF 全部为零，但是我将探针 互换后接触 到 电池电极，再次测试后 Voc Jsc 又有结果。请问这是怎么回事呢，模拟光源测试系统的原理是什么呀，求赐教，谢谢！

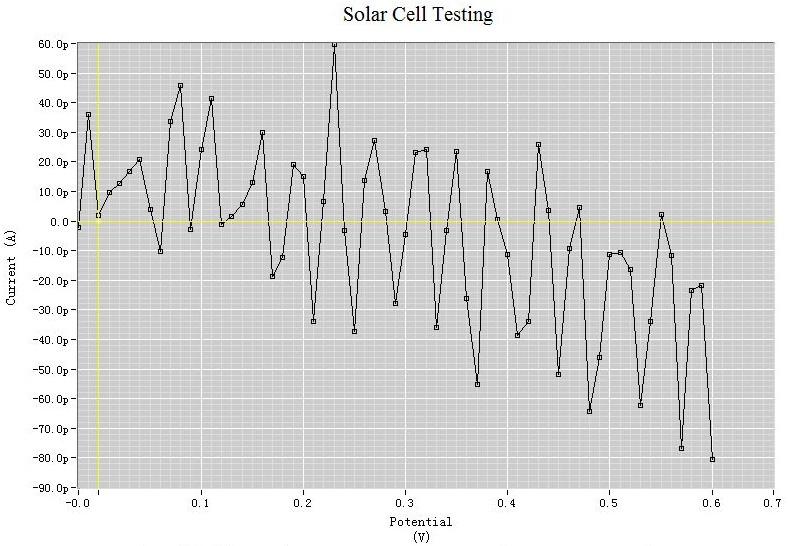

    另外，最近做了一批电池，测了IV曲线，其中部分图片如下所示：


测试结果显示，Voc还可以，就是Jsc很小，我个人认为是由于串联电阻太大、吸收层缺陷多造成的。请各位同行研究者帮忙分析下，还有那些原因造成这种结果，万分感谢！

solar cell testing.jpg



[ Last edited by 163HXING on 2013-4-22 at 13:26 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-04-22 13:11:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

cord

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
感觉是接触不良。跟管理测试设备的老师聊聊，看看测试设备是不是出问题了。
赞一下(1人) 回复此楼
2楼2013-04-23 00:16:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chenguang5895

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个不应该有正负极之分，测量出来的电流正负之分。至少我我用的设备是如此。我看你的结果好像接触不良，不过也要具体分析。至于电流小的问题，要根据你的工艺才好分析。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-04-23 23:49:06
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanotricks

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by chenguang5895 at 2013-04-23 23:49:06
这个不应该有正负极之分，测量出来的电流正负之分。至少我我用的设备是如此。我看你的结果好像接触不良，不过也要具体分析。至于电流小的问题，要根据你的工艺才好分析。
...

测试太阳能电池I－V曲线，怎么能不分正负极呢？太阳能电池是一个PN型二极管，测试的时候采用加电压测电流的模式，你说需要不需要区分正负极，只有在采用交流模式测试IPCE时，电池才不需要分正负极。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

163HXING
4楼2013-04-24 08:44:03
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

163HXING

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by nanotricks at 2013-04-24 08:44:03
测试太阳能电池I－V曲线，怎么能不分正负极呢？太阳能电池是一个PN型二极管，测试的时候采用加电压测电流的模式，你说需要不需要区分正负极，只有在采用交流模式测试IPCE时，电池才不需要分正负极。...

你好！如何去分 测试电极的 正负极呢，由于我是在别人实验室测试的，那个实验室研究的电池不是PN结类的，所以他们也不知道那个是 正极  那个是负极。谢谢
赞一下 回复此楼
5楼2013-04-25 15:00:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanotricks

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 163HXING at 2013-04-25 15:00:59
你好！如何去分 测试电极的 正负极呢，由于我是在别人实验室测试的，那个实验室研究的电池不是PN结类的，所以他们也不知道那个是 正极  那个是负极。谢谢...

不会吧，CIGS的正负极都分不清楚？一般Mo层是正极，上面的Ni－Al格子电极是负极，如果用2400测试，电池正极接到HI端口，负极接到LO端口。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yangyueyf
6楼2013-04-25 15:27:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

163HXING

新虫 (小有名气)
引用回帖:
6楼: Originally posted by nanotricks at 2013-04-25 15:27:53
不会吧，CIGS的正负极都分不清楚？一般Mo层是正极，上面的Ni－Al格子电极是负极，如果用2400测试，电池正极接到HI端口，负极接到LO端口。...

我的 意思是 怎样区分 测试系统的 正负极，不是CIGS电池的正负极。我没说清楚。
赞一下 回复此楼
7楼2013-04-25 17:18:05
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nanotricks

新虫 (正式写手)
★ ★ ★ ★ ★
163HXING(lovibond代发): 金币+5, 带楼主发放金币 2013-04-26 16:09:15
引用回帖:
7楼: Originally posted by 163HXING at 2013-04-25 17:18:05
我的 意思是 怎样区分 测试系统的 正负极，不是CIGS电池的正负极。我没说清楚。...

如果使用keithley 2400测试，HI端口就是正的，LO端口是负的，HI端口接到电池的正极，LO端口接到电池的负极，
其实很简单，淘宝上面拍一个几块钱的单晶硅电池当作标准电池，
http://item.taobao.com/item.htm? ... p;cm_id=&pm_id=
测试一下就可以了，如果标准电池测试有问题那就是接线的问题，如果标准电池测试没问题那么就是你自己电池有问题。
这个单晶硅电池还可以当作标准电池使用，
多到几个课题组测试一下，记下短路电流，或者到别人那里借一下光功率计，记下1个太阳光下的短路电流，可以顺便校正一下光强。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

163HXING
8楼2013-04-25 21:35:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

163HXING

新虫 (小有名气)
送红花一朵
引用回帖:
8楼: Originally posted by nanotricks at 2013-04-25 21:35:13
如果使用keithley 2400测试，HI端口就是正的，LO端口是负的，HI端口接到电池的正极，LO端口接到电池的负极，
其实很简单，淘宝上面拍一个几块钱的单晶硅电池当作标准电池，
http://item.taobao.com/item.htm?spm ...

恩  好的。非常感谢！
回复此楼
9楼2013-04-26 11:05:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangyueyf

银虫 (正式写手)
送红花一朵
引用回帖:
6楼: Originally posted by nanotricks at 2013-04-25 15:27:53
不会吧，CIGS的正负极都分不清楚？一般Mo层是正极，上面的Ni－Al格子电极是负极，如果用2400测试，电池正极接到HI端口，负极接到LO端口。...

大侠好，又是我 我想用电化学工作站LSV测薄膜太阳电池的IV曲线，已经把全电池做好了，电池结构如下：钠钙玻璃/底电极Mo/CZTS/CdS/ZnO/AZO/顶电极Au。请问测试的时候电化学工作站的工作电极（绿线）应该接底电极Mo（正极）还是顶电极Au（负极），另外参比电极和对电极怎么接线，多谢啦~
赞一下 回复此楼
PVD ALD CVD
10楼2016-03-16 11:14:58
