小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 射流模拟出现不正常的偏转
41/1返回列表
查看: 1016  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chenzhan118

金虫 (小有名气)

[求助] 射流模拟出现不正常的偏转 已有1人参与

模拟三股组合射流，取整个三维模型的一半进行模拟。
喷嘴入口为压力入口，出口为压力出口。
湍流模型：Realizable k-e，参数设置默认。
压力速度耦合：SIMPLEC。
离散格式：
       梯度：最小二乘；
       压力：标准；
       动量、湍动能、耗散率：二阶迎风；
松驰因子：
       压力：1。其余的默认。
初始化：all zones。
收敛条件都为1e-5。

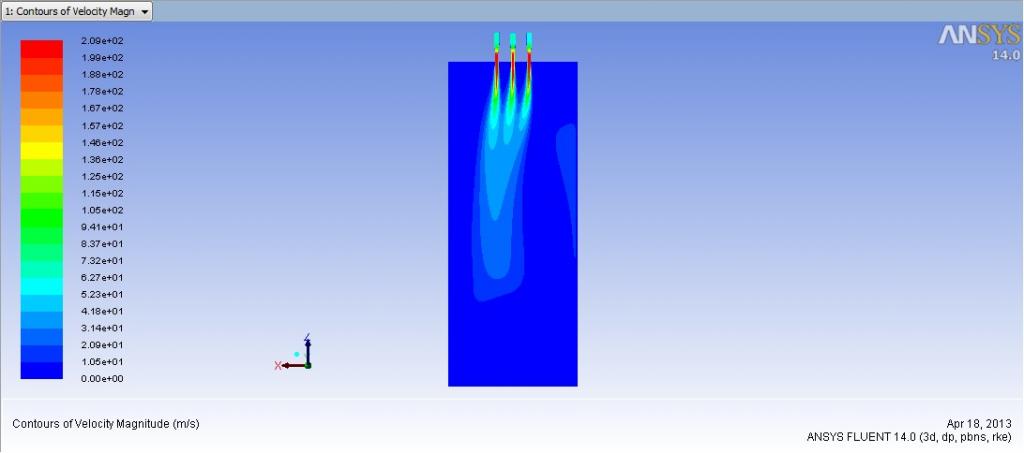

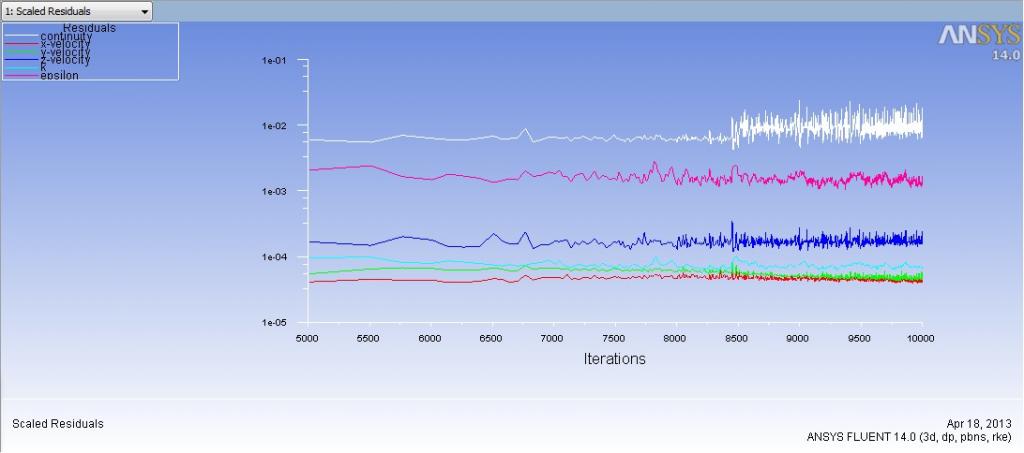

算到10000步时，没有达到收敛，且速度场出现了不正常的偏移。以下为残差图和第10000步时的速度场。

出问题的模型喷嘴之间间距为5d，之前做的间距为2d时，参数设置都一样，到10000时虽然也没有收敛，但速度场至少没有发生这种不正常的偏转。
网格划分应该也没有问题，用fluent 14.0检查网格质量，2d和5d最差质量都为0.7左右。（fluent 14.0提示，给出的网格质量0为最差，1为最好）。
我开始怀疑是电脑的问题，因为长时间没有关机，一直在计算。后来关机休息一天后再次计算还是不行。会不会是硬件出了问题？
向各位大神求助啊~~自己水平有限，想不出法子了~~~




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-18 16:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

b07988

金虫 (正式写手)

星期六可以休息
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-19 23:21:34
你的松驰因子中压力为什么为1？太大了，建议改为默认。
基本没有收敛，结果当然不可信。
赞一下(1人) 回复此楼
先做最重要的事情，再做次重要的事情
2楼2013-04-18 20:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

513610030

新虫 (初入文坛)
看看 望高人解答
回复此楼
3楼2013-05-04 13:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16xiaofei

新虫 (初入文坛)

【答案】应助回帖

你的问题解决了吗？我也出现这种问题，出风口气流非正常偏移，
赞一下 回复此楼
4楼2014-12-11 11:12:56
