[求助] 向各位求助：一个简单的仿真错误

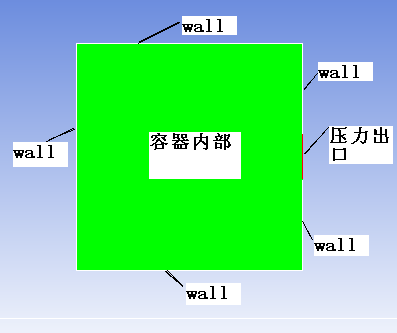

本人要做一个二维的压力容器泄漏，就是一个容器只有一个出口，其他的都是壁面边界条件，容器内部压力高于外界环境一个大气压！模拟整个泄漏过程，直到内部压力和外部压力相等，选择的是湍流模型，打开能量方程。如下图

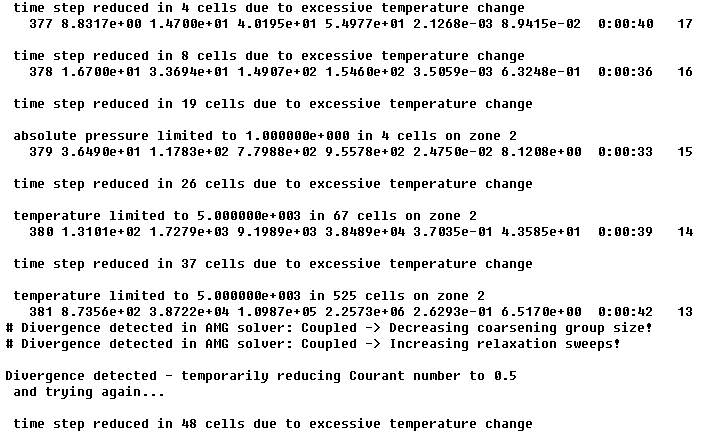

仿真开始，好好的，没任何错误，迭代了大约50个时间步的时候就出现了如下错误，请哪位大神帮我解惑！！！拜托了




回复此楼

» 收录本帖的淘帖专辑推荐

fluent帖子收集

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Fluent学习中
1楼2013-04-18 09:08:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
有没有人知道？求解惑，万分感谢
赞一下 回复此楼
Fluent学习中
2楼2013-04-18 15:10:33
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

limmneu

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-04-19 23:32:10
计算发散了，调整一下边界条件，或者减少时间步长再试试。
赞一下 回复此楼
态度决定一切
3楼2013-04-18 15:24:59
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
Please_Help(1592203609代发): 金币+1, 谢谢回复 2013-04-18 16:35:09
xiegangmai: 金币+3, 谢谢参与！ 2013-04-19 23:32:16
这个应该是在计算的时候质量方程不守恒导致的。气体总往外走，建议楼主把周围的空气也加入计算区域，周围空气的边界条件采用无限远开放条件。
赞一下 回复此楼
4楼2013-04-18 16:32:57
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by limmneu at 2013-04-18 15:24:59
计算发散了，调整一下边界条件，或者减少时间步长再试试。

调整边界条件？难道把压力出口改成outflow？但是outflow不能用于可压流动啊！！！
赞一下 回复此楼
Fluent学习中
5楼2013-04-18 16:52:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by sinzhao22 at 2013-04-18 16:32:57
这个应该是在计算的时候质量方程不守恒导致的。气体总往外走，建议楼主把周围的空气也加入计算区域，周围空气的边界条件采用无限远开放条件。

模拟的是压力容器泄漏，容器内部的气体就是要从压力出口泄漏出去啊！！如果把周围空气加入计算域，采用无限远开放边界条件，那计算域不是要很大了吗？
赞一下 回复此楼
Fluent学习中
6楼2013-04-18 16:55:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by sinzhao22 at 2013-04-18 16:32:57
这个应该是在计算的时候质量方程不守恒导致的。气体总往外走，建议楼主把周围的空气也加入计算区域，周围空气的边界条件采用无限远开放条件。

如果就才用这个模型，有没有办法解决上面的错误啊？
赞一下 回复此楼
Fluent学习中
7楼2013-04-18 16:56:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmjking

银虫 (小有名气)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-19 23:32:25
可压缩流是非常容易发散的，这个计算错误应该不是边界条件引起的。
请关注初始场设置，尤其是湍流强度和耗散率。不知楼主设置的是多少。
赞一下 回复此楼
8楼2013-04-18 17:34:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by tmjking at 2013-04-18 17:34:25
可压缩流是非常容易发散的，这个计算错误应该不是边界条件引起的。
请关注初始场设置，尤其是湍流强度和耗散率。不知楼主设置的是多少。

我采用的是默认的设置：湍流强度和耗散率都取的是1  ！
这样是不是有问题？求解惑，拜托了，应该怎么样取啊？
赞一下 回复此楼
Fluent学习中
9楼2013-04-18 19:18:37
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tmjking

银虫 (小有名气)
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-04-19 23:32:34
引用回帖:
9楼: Originally posted by Please_Help at 2013-04-18 19:18:37
我采用的是默认的设置：湍流强度和耗散率都取的是1  ！
这样是不是有问题？求解惑，拜托了，应该怎么样取啊？...

这个估计还取决你的网格，我以前做过2D轴对称的计算，也是压力泄放的问题，就碰到过同样的发散情况，将耗散率减少1个量级，就可以了。
不过你这个问题可能还不一样，远场还是要做的，你后面加一个远场吧。

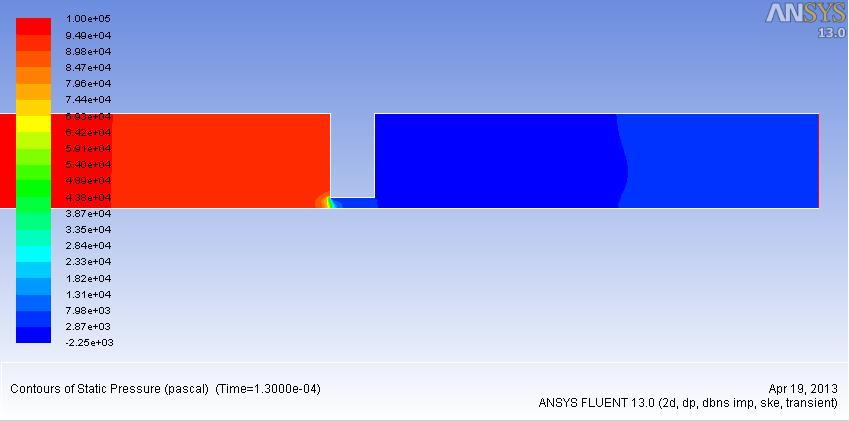

我做了个简单的计算模型，你看一下。
不行的话，你把你的模型发上来看看。

赞一下 回复此楼
10楼2013-04-19 08:20:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
