| 查看: 1008 | 回复: 4 | ||
[求助]
SAPO分子筛的BET分析
|

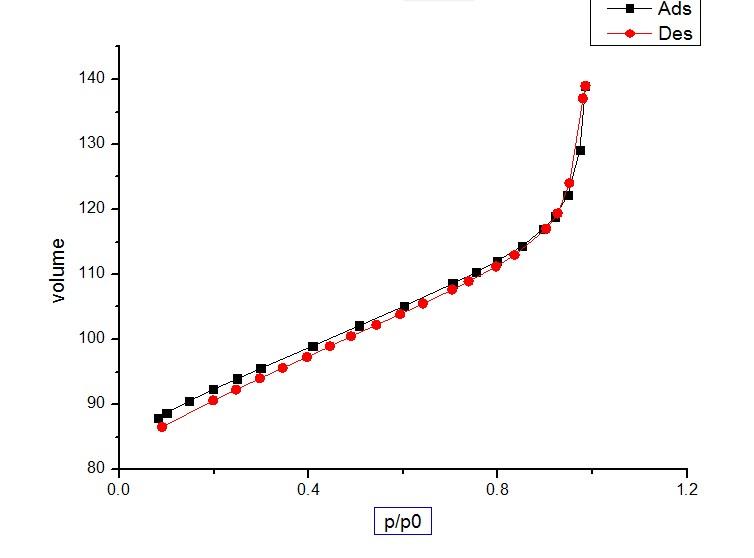

急求N2吸附脱附等温线分析，我的样品是SAPO系列小孔分子筛，孔径大约为0.43nm,为什么我的吸附脱附等温线怎么在p/p0比较小时不闭合呢，而且BJH孔径分布曲线也没出现峰值。我这个图是属于那一型呢。希望各位给予帮助 @[CIJTIL]AQS5_~LH6RB1$5.jpg  7B`2NYNC4OKM7K`R(H8(]V9.jpg |
回复此楼» 猜你喜欢
大连海事大学国家级人才团队2026年博士研究生招生启事（氢能）
已经有10人回复
-
国家级人才课题组招收2026年入学博士
已经有6人回复
-
物理化学论文润色/翻译怎么收费?
已经有77人回复
-
意大利米兰理工大学急聘CSC公派留学博士生（物理或无机材料科学方向）
已经有47人回复
-
求加氢处理工艺与工程（第二版）pdf 李大东 中国石化出版社 9787511436689
已经有0人回复
-
新加坡ASTAR招收CSC或学校资助联培博士生/访问学生
已经有2人回复
-
求助Amsterdam Density Functional
已经有3人回复
-
Postdoctoral Research Fellow Position in Causal Inference Weill CorneIl Medicine
已经有8人回复
-
武汉纺织大学全国重点实验室陈嵘教授团队招收2026级学术/专业型硕士研究生
已经有0人回复
-
国家级人才课题组招收2026年入学博士
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- BET测得微孔分子筛表面积只有个位数，这是什么原因？
已经有12人回复
- 分子筛BET常温下测气体的吸附量单位mmol /g是怎么计算出来的
已经有5人回复
- BET-微孔分子筛比表面积仅为20cm3/g
已经有3人回复
- 【求助】分子筛ＢＥＴ结果分析
已经有8人回复
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
783860132: 金币+10 2013-05-25 20:56:35
感谢参与，应助指数 +1
783860132: 金币+10 2013-05-25 20:56:35
 你已经开了一个帖子了，怎么还没有弄懂吗？ http://muchong.com/bbs/viewthread.php?tid=5731283&authorid=1004812 微孔分子筛，用HK修正方法计算孔径分布，并且比压做到0.01就行了！ BJH为介孔孔分布计算方法，一般做到1！ |
2楼2013-04-14 21:07:17
3楼2013-04-15 09:05:11
4楼2013-04-15 09:28:46
上官小仙
木虫 (著名写手)
前世今生
- C-EPI: 2
- 应助: 291 (大学生)
- 贵宾: 0.038
- 金币: 4190.1
- 散金: 2000
- 红花: 94
- 帖子: 1334
- 在线: 187.1小时
- 虫号: 1730712
- 注册: 2012-04-01
- 性别: GG
- 专业: 电机与电器
★ ★ ★ ★ ★ ★ ★
missu001: 金币+2, 感谢交流 2013-04-15 16:06:11
783860132(missu001代发): 金币+5 2013-04-15 16:06:19
missu001: 金币+2, 感谢交流 2013-04-15 16:06:11
783860132(missu001代发): 金币+5 2013-04-15 16:06:19
|
第一：你选的测试模型不对，既然是微孔材料，你选的介孔模型去测试，肯定不对，低压区都没啥点，怎么能分析你微孔材料呢？ 第二：你的材料可能是前处理有点问题，是不是温度不够？ 第三：从你上面的等温吸脱附曲线来看，这个材料高压区是没啥孔的，但是孔体积上升的速度很快，这个有点问题。 第四：孔径分布曲线没有出现峰值，说明低压区的峰值可能要比介孔及大孔去的峰值要大，所以你的孔径分布曲线也有这种趋势。 总之：建议重新做一次吧。注意前处理及仪器（不排除仪器有些问题） |
5楼2013-04-15 12:15:53
