应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 工艺设计与开发 » 材料
61/1返回列表
查看: 765  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

cwmss

新虫 (小有名气)

[求助] 材料

融融NaOH在750摄氏度的炉管反应，请问用什么材质炉管的元素才不会影响反应？
回复此楼

» 收录本帖的淘帖专辑推荐

材料学资源

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-04-14 09:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

独角

至尊木虫 (职业作家)
★
hwweven: 金币+1, 感谢参与交流 2013-04-15 08:01:35
MgO应该可以
回复此楼
2楼2013-04-14 10:12:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cwmss

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 独角 at 2013-04-14 10:12:38
MgO应该可以

这个应该是可以的？不过不知道生产成本相对于铁和不锈钢谁的更高。网上有的用得是铁坩埚来溶NaOH，有的说超纯铁素体不锈钢0000Cr26Mo1，这两种材料相对来说可能要好买一些，不知道可行否？
赞一下 回复此楼
3楼2013-04-14 14:33:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
314977903: 金币+2, 感谢参与应助！ 2013-04-14 18:58:14
cwmss: 金币+10, ★★★很有帮助 2013-04-15 08:53:13

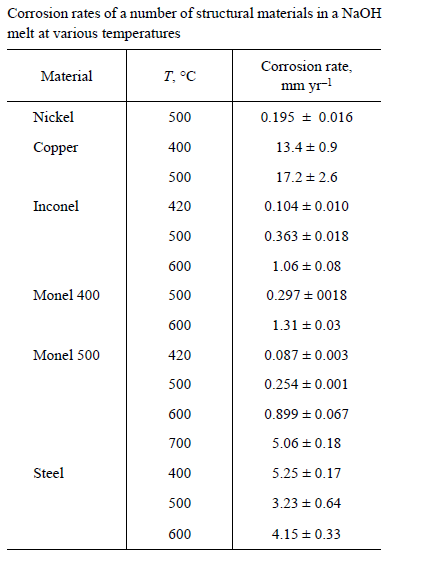

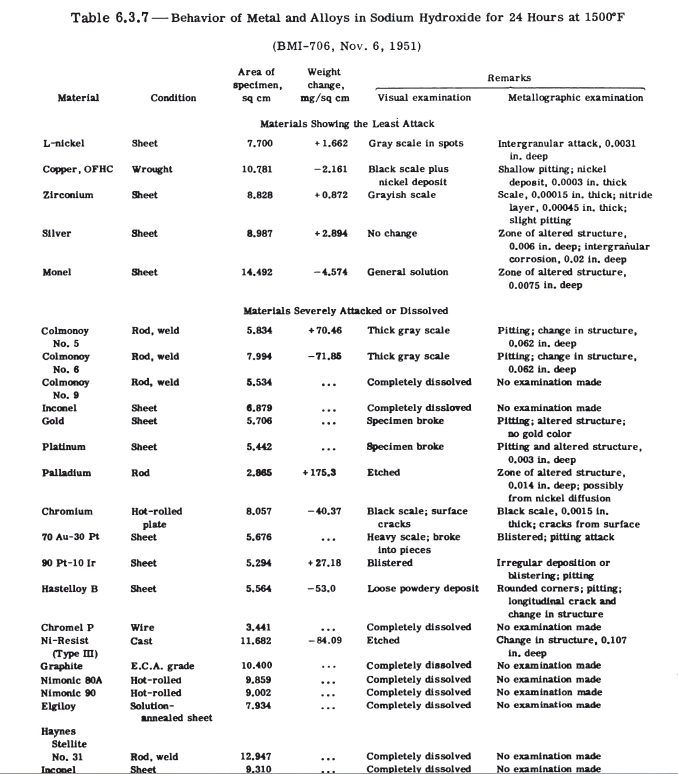

请看下面的资料（870度时各种材料在NaOH中的腐蚀率），你就一目了然了。




赞一下 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
4楼2013-04-14 17:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yunsanapo

金虫 (小有名气)

耐腐蚀艺术馆馆长
★ ★
hwweven: 金币+2, 感谢热心的回复 2013-04-14 22:48:46
引用回帖:
3楼: Originally posted by cwmss at 2013-04-14 14:33:21
这个应该是可以的？不过不知道生产成本相对于铁和不锈钢谁的更高。网上有的用得是铁坩埚来溶NaOH，有的说超纯铁素体不锈钢0000Cr26Mo1，这两种材料相对来说可能要好买一些，不知道可行否？...

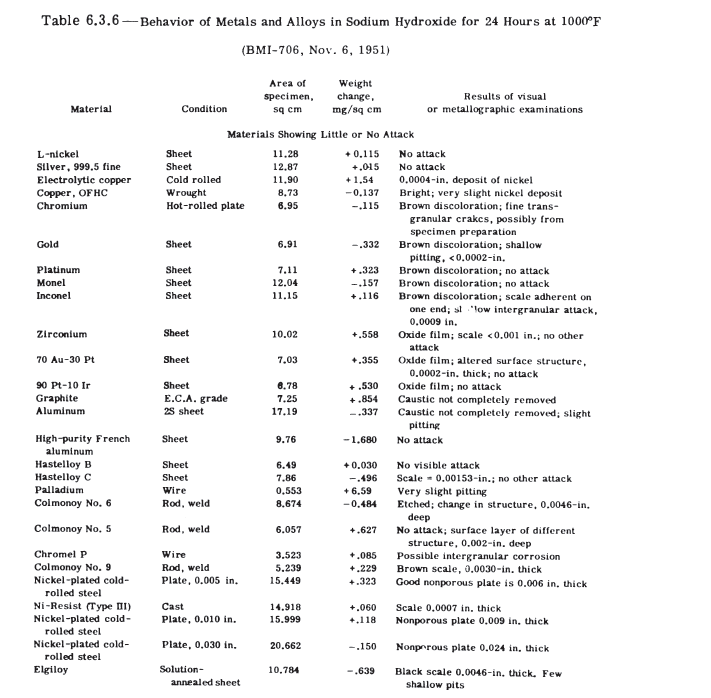

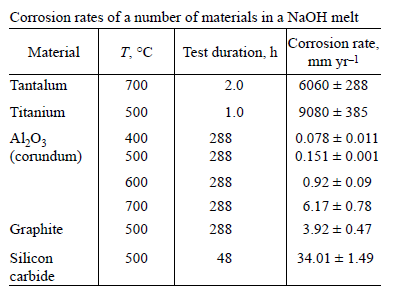

上面还漏了两张图片，现补上。
这四张图基本上把在400度- 815度之间所有耐NaOH腐蚀的材料都列出来了，供你参考。




赞一下(1人) 回复此楼
耐腐蚀艺术馆——带您探寻腐蚀之美
5楼2013-04-14 18:07:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白衣何欢

铁虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
hwweven: 金币+1, 感谢应助 2013-04-14 22:48:56
石墨，或者炭炭，不过抗氧化性是个问题
赞一下 回复此楼
6楼2013-04-14 21:59:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 cwmss 的主题更新
61/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
