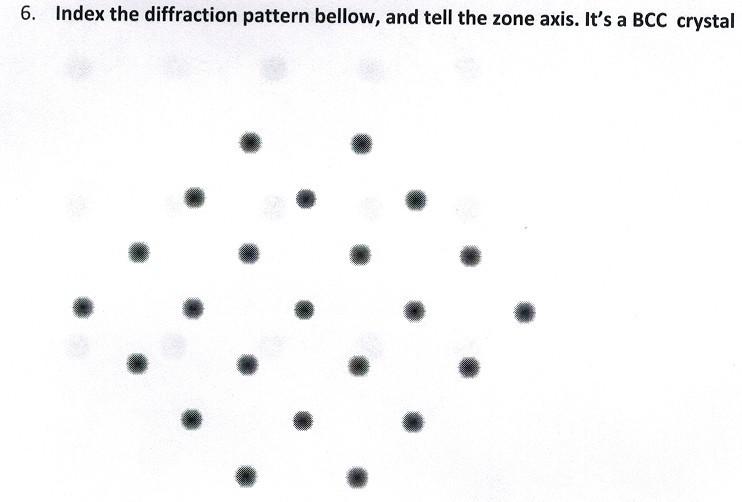

[求助] 给出TEM 的diffraction图（一堆点），怎样求出BCC的晶胞参数a

谢谢大家，
因为要index给出的晶体衍射图，
首先要求出理论的d spacing，
但是题目没有给出晶体的具体名称，只说是体心立方晶体。
我该怎样做？
回复此楼

» 猜你喜欢
1楼 2013-04-12 03:42:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
直接量取中心亮斑到附近一点距离，根据标尺换算出相应衍射点所代表晶面的晶面间距。
赞一下 回复此楼
仰望星空脚踏实地
2楼2013-04-12 13:03:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinqimaggie

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by avgon at 2013-04-12 13:03:23
直接量取中心亮斑到附近一点距离，根据标尺换算出相应衍射点所代表晶面的晶面间距。

谢谢,他没有给出比例尺,所以我假设晶胞参数为a,然后列出BCC晶体所有可能的晶面，再用a 表达出d spacing，之后做出1/d的比例表格，在图上量取晶面点的距离，
再与表格比对，但是现在的问题是比对完了以后，我还是不知道肿么确定晶面index的正负或者具体值

赞一下 回复此楼
3楼2013-04-13 00:18:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by jinqimaggie at 2013-04-13 00:18:08
谢谢,他没有给出比例尺,所以我假设晶胞参数为a,然后列出BCC晶体所有可能的晶面，再用a 表达出d spacing，之后做出1/d的比例表格，在图上量取晶面点的距离，
再与表格比对，但是现在的问题是比对完了以后，我还是不 ...

衍射点的分析要对应着晶体的结构，明确衍射原理，如下图所示
赞一下 回复此楼
仰望星空脚踏实地
4楼2013-04-13 12:34:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by avgon at 2013-04-13 12:34:01
衍射点的分析要对应着晶体的结构，明确衍射原理，如下图所示...

图片如下面所示，已经清楚标出关系

赞一下 回复此楼
仰望星空脚踏实地
5楼2013-04-13 23:25:26
