跪求怎样画电子态密度等值面？
|
|

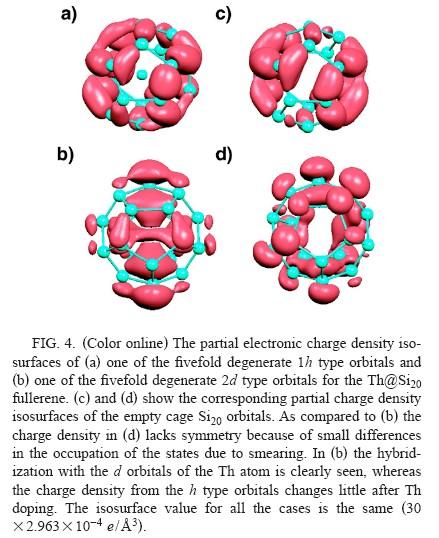

用什么软件画Electronic charge density isosurfaces？ 请高人指点迷津：从这个等值面图怎样可以看出如下结论的啊？ It is clearly seen that the charge density distribution in the 1h orbital is affected little by doping of the Th atom while the charge density distribution in the 2d orbital31 shows strong hybridization between the Si cage and the Th orbitals,  9TBRGH~PR4IPDM(%LD6$`FC.jpg |
回复此楼» 猜你喜欢
三无产品还有机会吗
已经有4人回复
-
投稿返修后收到这样的回复，还有希望吗
已经有7人回复
-
压汞仪和BET测气凝胶孔隙率
已经有4人回复
-
博士申请都是内定的吗？
已经有14人回复
-
谈谈两天一夜的“延安行”
已经有13人回复
-
氨基封端PDMS和HDI反应快速固化
已经有11人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有11人回复
-
论文投稿求助
已经有4人回复
-
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛
已经有3人回复
-
投稿精细化工
已经有6人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 怎么用GaussSum画态密度图？gaussian的log文件能用GaussSum打开来画DOS图吗？
已经有8人回复
- 用什么软件把三张态密度图画在一个图中？
已经有11人回复
- 关于自旋向上和向下态密度画在一起 origin怎么作图
已经有5人回复
- 电子态密度怎么画图啊？
已经有4人回复
- 【求助成功】怎么画出5个d轨道分别对应的态密度
已经有23人回复
- 【求助】多原子体系的态密度怎么画图
已经有4人回复
- 【求助】pwscf的声子态密度图和色散曲线图能用origin画出来吗？
已经有5人回复
jizw0704
至尊木虫 (著名写手)
- 应助: 56 (初中生)
- 金币: 18354.4
- 散金: 342
- 红花: 36
- 帖子: 2977
- 在线: 375.5小时
- 虫号: 1005594
- 注册: 2010-04-25
- 性别: GG
- 专业: 半导体材料
【答案】应助回帖
★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-04-11 22:22:37
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-04-11 22:22:37
|
同学，你好， 我之前做过一些相关的工作，非常简单，愿分享： 1、电荷密度的分析软件很多，我就不一一介绍了，主要说一下比较方便的VESTA软件，这里是相关的软件下载地址：http://jp-minerals.org/vesta/en/download.html； 2、下载安装windows版的就可以了，很简单； 3、现在说一下电荷密度的等值面的相关操作： 1）首先，在VESTA中打开你的CHGCAR文件，在VESTA界面上选择Style--Show isosurfaces，打钩，就可以显示等值面了； 2）其次，调节等值面的颜色和数值，在VESTA界面的任务栏中选择Objects--Properties--Isosurface，在下拉菜单中用鼠标将等值面选中，相应的Color和Isosurface level，显示出来，并可以修改，同时还可以添加新的等值面。 望有用，  |
2楼2013-04-11 16:33:19
