[求助] 电子态密度怎么画图啊？

今天用pwscf计算了总态密度和分波态密度，但是我不知道怎样把图画出来，我软件带有的例子看了一遍，也没找到相应的做法，请高手们指点一下呗，谢谢大家！
回复此楼

» 收录本帖的淘帖专辑推荐

实验数据作图

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
什么时候能算完！！！！
1楼 2011-09-25 08:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goldenfisher

金虫 (著名写手)

【答案】应助回帖

★
uuv2010(金币+1): 多谢提示 2011-09-26 10:05:50
gnuplot,matlab,xmgrace,origin任何一种软件都可以画。软件不可能带有这种画图的程序。你看看输出的格式就知道了，就那么几列，还需要什么别的程序？
赞一下(1人) 回复此楼
2楼2011-09-25 22:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)
引用回帖:
1楼: Originally posted by hanyanli0475 at 2011-09-25 08:36:58:
今天用pwscf计算了总态密度和分波态密度，但是我不知道怎样把图画出来，我软件带有的例子看了一遍，也没找到相应的做法，请高手们指点一下呗，谢谢大家！

谢谢您，我导出来后看一下，呵呵！
赞一下 回复此楼
什么时候能算完！！！！
3楼2011-09-26 09:37:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

souledge

专家顾问 (著名写手)

【答案】应助回帖

★ ★
zzy870720z(金币+2): 谢谢指教 2011-09-26 14:24:18
hanyanli0475(金币+5): 非常感谢，学习了。呵呵！ 2011-09-27 21:40:11
使用projwfc.x计算之后，会得到每个原子的投影态密度，每个原子下又分几个文件，分别对应了每个角动量轨道。
比如我以前计算的物质中含有Ti，那么会得到3d轨道的投影态密度。比如名字是d-orbital，当然，真实的名字肯定比这个罗嗦得多。然后用xmgrace打开（其他也成，个人习惯于用这个软件）：
CODE:
xmgrace -nxy d-orbital

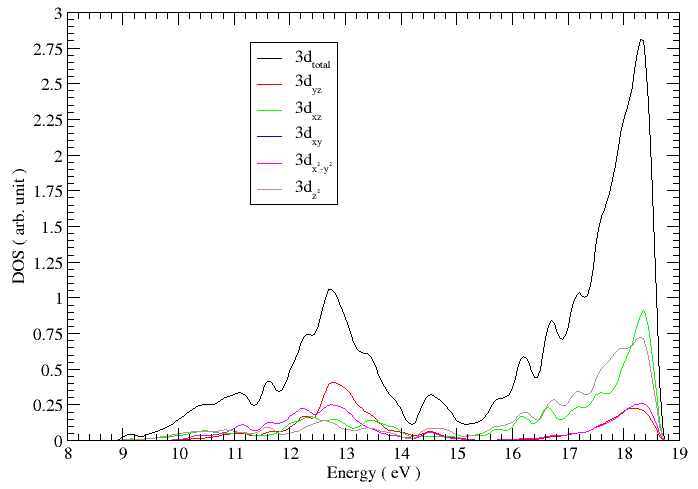

然后就能看到图了。加上标注之类的，就得到最后的结果：
赞一下(2人) 回复此楼
思想重于技巧，内涵重于表象
4楼2011-09-26 10:13:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanyanli0475

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by souledge at 2011-09-26 10:13:02:
使用projwfc.x计算之后，会得到每个原子的投影态密度，每个原子下又分几个文件，分别对应了每个角动量轨道。
比如我以前计算的物质中含有Ti，那么会得到3d轨道的投影态密度。比如名字是d-orbital，当然，真实的名 ...

非常感谢，学习了。呵呵！
赞一下 回复此楼
什么时候能算完！！！！
5楼2011-09-27 21:41:12
