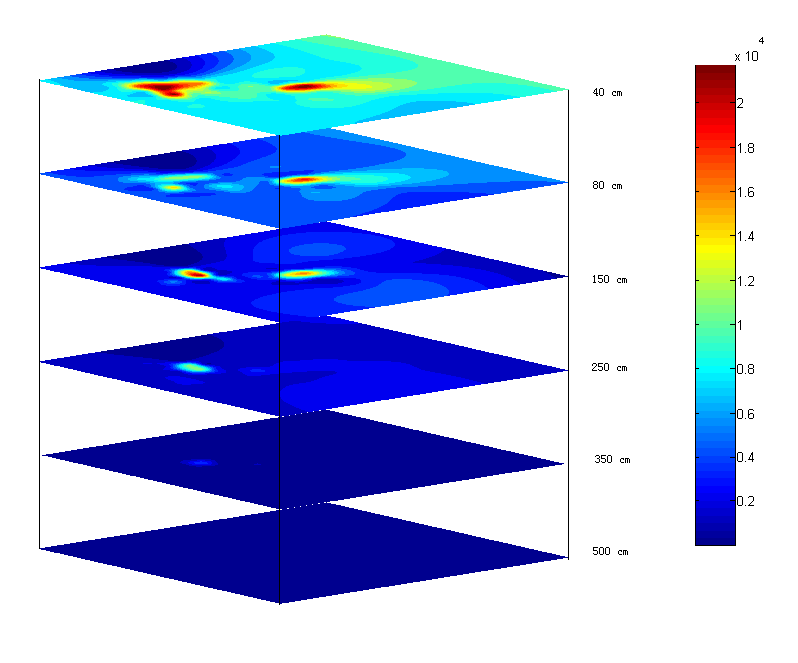

matlab浓度分布图如何画
|
|
请问各位下面这图如何画出来的 每一层的图都能单独画出来， 如何整合到一起？  无标题.png |
回复此楼» 猜你喜欢
如何从铁电相到顺电相。
已经有1人回复
-
各位大佬，求一份最新Wien2k版本作为学习用途
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有196人回复
-
南科大活性流体和软物质课题组诚招2027级博士、硕士研究生和博后
已经有42人回复
-
瑞典林雪平大学博士后招聘｜PEC Water Splitting 方向
已经有24人回复
-
PRB投稿，Acknowledgment sent to author状态十天了
已经有3人回复
-
PVA溶解
已经有2人回复
-
基金申请
已经有44人回复
-
CSC与新西兰维多利亚大学PhD奖学金项目
已经有0人回复
-
新西兰Robinson研究所 招聘CSC公派访问人员
已经有0人回复
-
帮我的英语口语老师找学生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 如何用matlab或origin画曲线用圆圈隔一段距离标记一下？
已经有11人回复
- MATLAB画出图的dpi和像素的问题
已经有11人回复
- 请问如何用Matlab画工作空间的轮廓图
已经有10人回复
- fluent计算结果后处理，速度/浓度分布曲线图的绘制
已经有10人回复
- 求助：如何用MATLAB的偏微分方程工具箱画出不同区域内的温度分布图？
已经有5人回复
- matlab如何画图像的梯度分布图
已经有12人回复
- 如何用Matlab画矩阵的散点图？
已经有3人回复
- matlab中二维图作图
已经有8人回复
- 如何用matlab画出两组实验测定数据概率密度曲线，求两条曲线重叠部分面积
已经有8人回复
- 帮忙看看这个平面图用matlab怎么画
已经有19人回复
- MATLAB 画图小问题
已经有11人回复
- 请问这种图是用什么软件画出来的？
已经有37人回复
- 如何在matlab中绘制三维立体图
已经有13人回复
- matlab 画 连接两个点的带箭头的线
已经有6人回复
- 用Matlab软件如何画出三维荧光光谱图
已经有11人回复
- matlab画的图怎么清晰的在word里显示
已经有20人回复
- Matlab 画图后怎么获得图上的数据点
已经有6人回复
- 用matlab画的图保存什么格式插入word里比较清楚？
已经有45人回复
- Matlab画的图经过转换成PDF后不清楚，怎么办？
已经有13人回复
- 【其他】Matlab画三维曲面时候如何将坐标轴的说明(xlabel/ylabel)变得与坐标轴平行？
已经有3人回复
- 【求助】柱形统计图matlab怎么画？
已经有4人回复
- 【求助】请教如何用matlab画出矢量图？
已经有3人回复
- 用矩阵画分布图遇到的问题
已经有5人回复
- 【求助】Matlab 四维图形的绘制。
已经有12人回复
- 【求助】如何采用Matlab绘制电子云密度图
已经有8人回复
【答案】应助回帖
★ ★ ★
jxgzhjy: 金币+2, ★有帮助, 我已经会了，不过还是感谢您的回帖 2013-04-09 08:46:01
csgt0: 金币+1, 谢谢 2013-04-09 10:48:03
jxgzhjy: 金币+2, ★有帮助, 我已经会了，不过还是感谢您的回帖 2013-04-09 08:46:01
csgt0: 金币+1, 谢谢 2013-04-09 10:48:03
|
可以参考这段程序 % 建立 XY 轴 x=0:0.1:2*pi; y=0:0.1:2*pi; [X,Y]=meshgrid(x,y); % 要画的分布图 ： 3层 c1=sin(X.*Y); c2=cos(X.*Y); c3=sin(X); % 3层 Z 轴 z1=ones(size(X)); z2=2*z1; z3=3*z1; % 分布图 mesh(X,Y,z1,c1) hold on mesh(X,Y,z2,c2) mesh(X,Y,z3,c3) |
2楼2013-04-08 17:14:32
