[求助] 求解，gambit用扫描实面的方法生成体积的问题

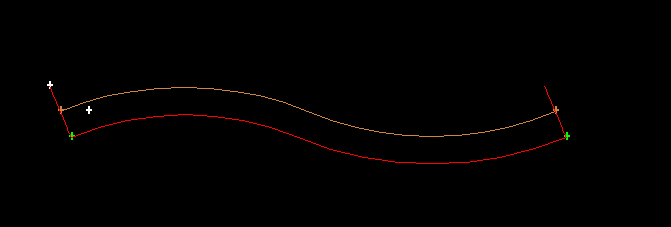

本人想画一个波浪形的圆管，想法是先画出波浪线作为扫描路径，再画出一个圆截面作为扫描轮廓。结果扫描之后的体积感觉少了一条边，如图。请问该怎么改。刚学习gambit……不怎么懂，谢谢各位大神啦。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-01 11:18:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏日冬雪

金虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-04-01 21:46:53
直接cooper不行吗？这个应该容易画吧
赞一下 回复此楼
2楼2013-04-01 11:37:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leototti

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 夏日冬雪 at 2013-04-01 11:37:48
直接cooper不行吗？这个应该容易画吧

感觉也是很容易，我觉得我的思路也没问题……就是新手不明白扫面后的体积看起来不完整。从这个方向看过去上面少了一条边。。。
赞一下 回复此楼
3楼2013-04-01 12:05:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:47:01
应该没有少边，你左上面的那个点是白色的，扫描的时候，无法成线，下面的点是绿色的，所以扫描可以生成线
赞一下 回复此楼
我要奋斗到底
4楼2013-04-01 13:34:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leototti

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 5超7 at 2013-04-01 13:34:03
应该没有少边，你左上面的那个点是白色的，扫描的时候，无法成线，下面的点是绿色的，所以扫描可以生成线

谢谢。我想让上面也成线，请问该如何操作
赞一下 回复此楼
5楼2013-04-01 13:39:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leototti

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 5超7 at 2013-04-01 13:34:03
应该没有少边，你左上面的那个点是白色的，扫描的时候，无法成线，下面的点是绿色的，所以扫描可以生成线

另外，我想先对两个端面圆设置边界层，再用cooper方法投射，不知是否可行。
赞一下 回复此楼
6楼2013-04-01 16:45:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★
xiegangmai: 金币+1, 谢谢参与！ 2013-04-01 21:47:08
leototti: 金币+5 2013-04-01 22:17:59
引用回帖:
6楼: Originally posted by leototti at 2013-04-01 16:45:37
另外，我想先对两个端面圆设置边界层，再用cooper方法投射，不知是否可行。...

可以，两个面上都生成边界层，然后cooper就可以了
赞一下 回复此楼
我要奋斗到底
7楼2013-04-01 18:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goshen

铁杆木虫 (职业作家)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-02 23:44:14
晕，最基本的操作看手册。这种弯管用cooper容易扭曲，如果角度较大时，建议切成几段后cooper
赞一下 回复此楼
走错一步，满盘皆输
8楼2013-04-02 11:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
8楼: Originally posted by goshen at 2013-04-02 11:15:57
晕，最基本的操作看手册。这种弯管用cooper容易扭曲，如果角度较大时，建议切成几段后cooper

看你的头像，是傲雪论坛的版主把，也是gambit的牛人啊！
我回答不对的地方，希望你多多指正！
赞一下 回复此楼
我要奋斗到底
9楼2013-04-02 15:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leototti

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by goshen at 2013-04-02 11:15:57
晕，最基本的操作看手册。这种弯管用cooper容易扭曲，如果角度较大时，建议切成几段后cooper

嗯 谢谢指点 想找个弯管的教程  一直没找到
赞一下 回复此楼
10楼2013-04-03 10:58:15
