[求助] 20g锅炉钢做的管子开裂问题，求前辈指导

20g做的管子，工作环境是低压100摄氏度左右的温度，管子采用冷变形处理，做成U形管，利用焊接的方法对接。

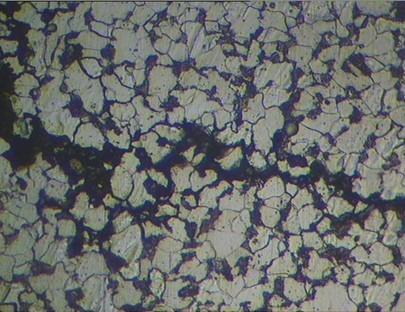

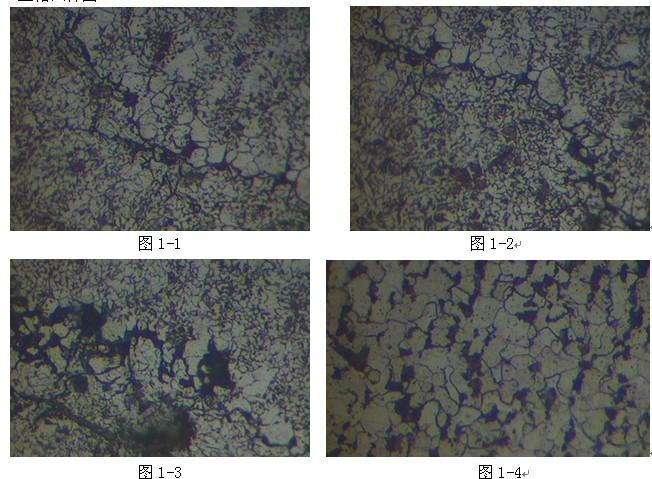

在使用一段时间后，大多U形管子的弯折部分附近都出现了裂纹，部分样品裂纹附近晶粒很大。但是其他的样品裂纹附近没有异常长大的现象。
想请教前辈们，这个可能是什么原因导致的？
谢谢各位前辈的指导。




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-27 16:11:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

感谢参与，应助指数 +1
个人感觉应该是在冷成型的过程中，形成了沿晶的微裂纹，使用过程中微裂纹进一步扩展！
建议：可选择适当温度热成型！
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2013-03-28 07:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐四奎

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你试一下折弯成形和焊接之后加一道退火工序，或许就能避免裂纹了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天进步一点点！
3楼2013-03-28 08:18:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐四奎

银虫 (小有名气)

【答案】应助回帖

或者折弯后直接退火处理。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天进步一点点！
4楼2013-03-28 08:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐四奎

银虫 (小有名气)

【答案】应助回帖

或者折弯后直接退火处理，再进行焊接。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
每天进步一点点！
5楼2013-03-28 08:19:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zfu641212

新虫 (初入文坛)
晶粒长大可能是加热温度大高且时间长引起的，弯曲部位开裂在背部是弯曲时拉伸管壁减薄使用时容易开裂。
赞一下 回复此楼
6楼2013-03-30 15:04:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leeyl

铁杆木虫 (著名写手)

【答案】应助回帖

估计是这样的，个人见解，仅供参考。你在折弯的时候其本质就是对该材料有个冷变形，变形量相对较小，极有可能就在临界变形量的范围内。而你随后的焊接，就会对冷变形的材料有个加热的过程，该过程会造成冷变形的部分发生再结晶和晶粒的异常长大（临界变形量所导致的，关于这方面的内容你可以查查相关金属学的书籍）。
赞一下 回复此楼
道法自然
7楼2013-03-30 17:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uwen331

木虫 (著名写手)

【答案】应助回帖

从问题描述上来看原因可能有两个：1）应力腐蚀断裂，可以进行低温去应力退火解决。2）化学腐蚀断裂，改焊料或查看接触物。具体可以看看裂纹中有没有大量的锈迹？如果没有锈迹就是应力腐蚀断裂的。有锈迹极有可能两种情况都有。不能确定大晶粒是使用后产生的。只能说明裂纹产生在大晶粒附近。
赞一下 回复此楼
8楼2013-05-04 11:10:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

模糊的小时候

木虫 (著名写手)

没有谱的事

【答案】应助回帖

没有说明管子中的工作介质。
若是有应力腐蚀倾向的介质， 那基本可以断定，冷加工的残余应力的作用下，导致的应力腐蚀开裂。
弯管结束后，做退火处理就好了。
赞一下 回复此楼
9楼2013-07-30 11:08:10
