COMSOL 波導管SOI mode問題請教 已有2人参与
|
|

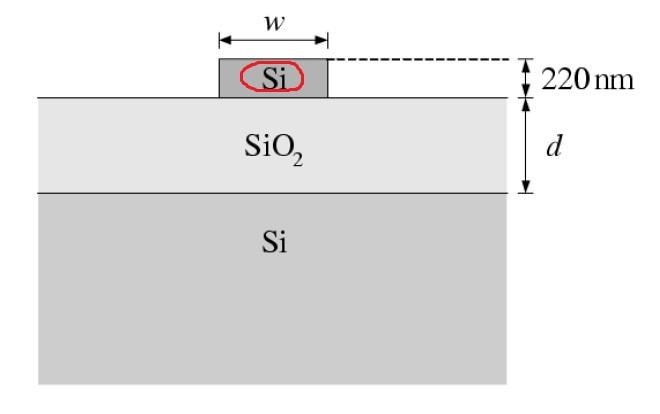

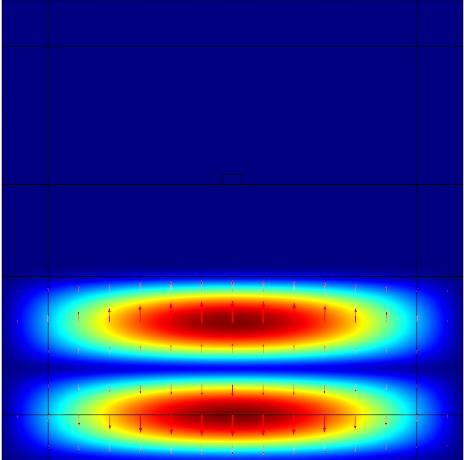

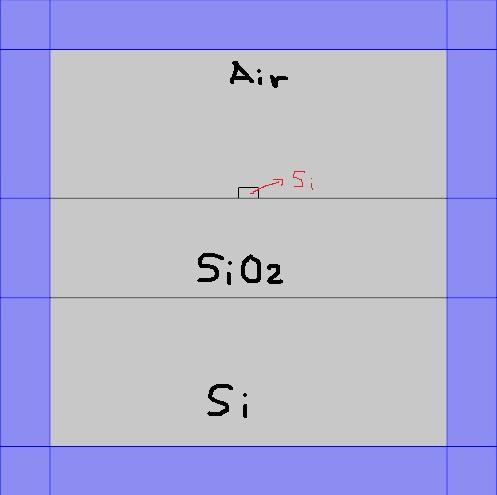

想請教一下各位會COMSOL的高手們幫我看看 第一?垐D是我題目的結構剖面圖， 而第三?埵怯肅OMSOL所畫出?淼慕Y構圖。(外圍紫色部分是PML) 我的問題點是我要找落在SiO2上那層Si裡面的fundamental mode 但是我怎們找都是找到落在下層的,?K不是我要的 拜託各位高手能給我一點建議 謝謝。  結構剖面圖  fundamental mode  COMSOL 結構圖  落在下層錯誤的mode |
回复此楼» 猜你喜欢
有多少人是今天查系统知道结果的？
已经有18人回复
-
面上意见出来了
已经有17人回复
-
找导师
已经有5人回复
-
国社科又开始会评了，不知道这次命运如何
已经有3人回复
-
29号明天会评吗
已经有3人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有11人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有5人回复
-
我就是申请一个面上项目而已，这评审意见是按照杰青的条件评的吧？
已经有11人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教：COMSOL怎么模拟SOI光波导中允许的模式?
已经有12人回复
dobo
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1058.7
- 散金: 10
- 红花: 3
- 沙发: 2
- 帖子: 982
- 在线: 236.9小时
- 虫号: 1665410
- 注册: 2012-03-05
- 性别: GG
- 专业: 声学
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-03-27 21:48:46
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-03-27 21:48:46
|
我研究内容跟你相似，因此给你提一点粗浅意见。 似乎你对模型的理解有问题。 你画的第二个fundamental mode是独立结构下的模态图， 这个模态在改变边界条件之后必然会变，其变化幅度取决于边界条件变化有多大。 在你这个例子里，最上面一层si跟下面两层大的多的结构偶合在一起，那么理论上最开始出现的模态应该是在下面两层中出现的，也就是你画的最后一个图。 你要找的最上面的si里面的模态，在这个偶合结构里，已经不可能是fundamental mode了。在高阶模态里应该会出现与之形状相似的模态。你要做的，是增大查找的模态阶数。 |
2楼2013-03-27 18:53:09
3楼2013-03-28 12:35:55
dobo
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1058.7
- 散金: 10
- 红花: 3
- 沙发: 2
- 帖子: 982
- 在线: 236.9小时
- 虫号: 1665410
- 注册: 2012-03-05
- 性别: GG
- 专业: 声学
4楼2013-03-28 18:52:06
5楼2013-03-30 12:28:08
6楼2013-03-31 00:46:06
dobo
金虫 (正式写手)
- 应助: 5 (幼儿园)
- 金币: 1058.7
- 散金: 10
- 红花: 3
- 沙发: 2
- 帖子: 982
- 在线: 236.9小时
- 虫号: 1665410
- 注册: 2012-03-05
- 性别: GG
- 专业: 声学
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 谢谢参与！ 2013-04-01 21:28:34
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 谢谢参与！ 2013-04-01 21:28:34
|
好像你对基本概念了解不清楚，交流起来都困难。最后一次多解释几句做结束吧，多看看书和参考资料了解一下怎么求模态可能对你更有帮助。 我第一个回复就说了，边界条件变了，你的整体结构的fundamental mode在变化条件下已经不可能跟一个独立子结构的fundamental mode一样了，你非要往fundamental mode上套是要出问题的。理论上你把下面两层材料都设置成跟空气材料一样的参数，可以直接给你要的模态。 如果材料参数不一样，那么整体结构耦合问题中的其中某一个模态，会凸显出子结构中的一个模态的特征。你在整体结构高阶模态下可能可以找出跟子结构相似的模态。怎么找，还得看位移，应力的比较。 |
7楼2013-03-31 02:58:01
