[求助] 求助【透镜衍射标定】

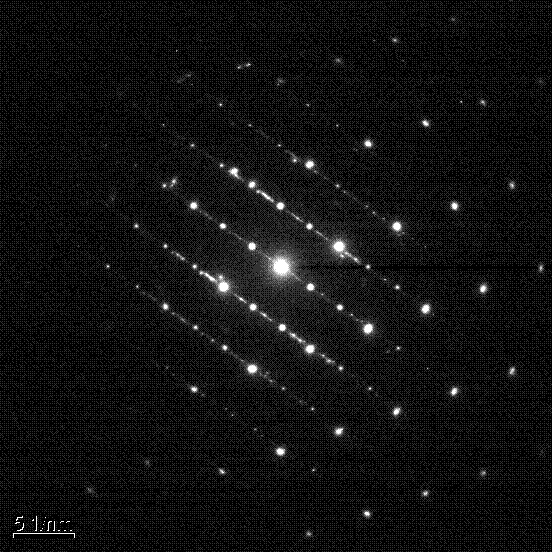

本人小白，求助各位大神，衍射花样如下图，现已知：基体相为面心立方，第二相可能有三种，分别是立方、正交和密排六方。物相种类都知道。
       问题是怎么选取每一种相的A、B、C三个斑点，从而量取d值，先量d值对比PDF卡片的话，对比出的晶面指向又不止一种（也可能不是同一种物相的指数），是不是量d值时每一种物相要选取类似于晶胞的周期性多边形呢？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
满天夏日星，会心一笑一星恒，，
1楼 2013-03-26 12:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
这张衍射斑点图有点乱。能明确看出其中有两种相的衍射斑点，另外的非常细密的衍射斑点有点像有序相的衍射，不知楼主的材料里有没有有序相。
赞一下 回复此楼
Lovethepeopleyoumet
2楼2013-03-26 19:18:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

筑人云721

木虫 (小有名气)
引用回帖:
2楼: Originally posted by huangbx3 at 2013-03-26 19:18:32
这张衍射斑点图有点乱。能明确看出其中有两种相的衍射斑点，另外的非常细密的衍射斑点有点像有序相的衍射，不知楼主的材料里有没有有序相。

多谢你的回答，还是不懂，如何明确看出其中有两种相的衍射斑点？我只知道比较亮的四个点组成的四边形是基体相（也已经标定出来了）。
      里面的是二次碳化物，M7C3或者M23C6型，应该都是有序相，
赞一下 回复此楼
满天夏日星，会心一笑一星恒，，
3楼2013-03-27 08:58:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
筑人云721: 金币+50, ★★★★★最佳答案 2013-03-27 10:10:16
如图所示，两个矩形分别表示两种相的衍射。

赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

筑人云721
Lovethepeopleyoumet
4楼2013-03-27 09:26:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

筑人云721

木虫 (小有名气)
送鲜花一朵
引用回帖:
4楼: Originally posted by huangbx3 at 2013-03-27 09:26:39
如图所示，两个矩形分别表示两种相的衍射。

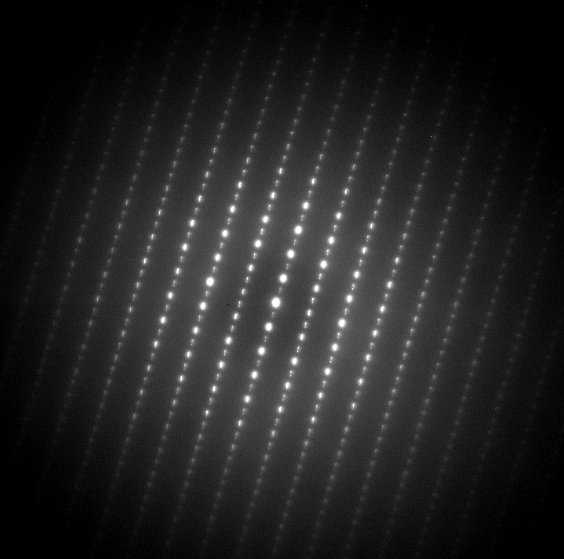

太感谢了！还想请教你，有序相怎么标定呢？下面这张衍射图是不是也存在有序相？

Unnamed QQ Screenshot20130327101712.png
赞一下 回复此楼
满天夏日星，会心一笑一星恒，，
5楼2013-03-27 10:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huangbx3

铁杆木虫 (小有名气)
有点象有序相。有序相的衍射是在两个亮斑点中间有若干个弱的衍射，就像图上所示，但是要明确均匀排列几个点，才可以断定是哪种有序结构。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

筑人云721
Lovethepeopleyoumet
6楼2013-03-27 16:27:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

筑人云721

木虫 (小有名气)
送鲜花一朵
引用回帖:
6楼: Originally posted by huangbx3 at 2013-03-27 16:27:45
有点象有序相。有序相的衍射是在两个亮斑点中间有若干个弱的衍射，就像图上所示，但是要明确均匀排列几个点，才可以断定是哪种有序结构。

哦，谢谢，稍微明白了一点。
赞一下 回复此楼
满天夏日星，会心一笑一星恒，，
7楼2013-03-27 16:41:45
