[求助] 圆内像素位置确定

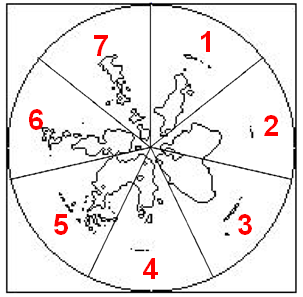

我需要对一批院内图像进行统计，该圆被分成了7个区，需要分别对各个分区内的像素进行统计计算。
现在我的问题是我怎么才能准确快速的判断某个像素（x,y）是位于哪个分区里面。


[ Last edited by Tomy1078 on 2013-3-22 at 10:56 ]

回复此楼

» 猜你喜欢

之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？已经有9人回复
心脉受损已经有6人回复
博士申请都是内定的吗？已经有8人回复
博士读完未来一定会好吗已经有32人回复
读博已经有5人回复
投稿精细化工已经有4人回复
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！已经有4人回复
导师想让我从独立一作变成了共一第一已经有9人回复
Springer期刊投稿求助已经有4人回复

» 本主题相关价值贴推荐，对您同样有帮助:

利用fluent中建立封闭圆柱内液体旋转的问题，请教，非常感谢！已经有7人回复
在50*50一个方框内用直径5的圆填充已经有8人回复
绘制一个像素1024*768的bmp位图图像，图像为椭圆已经有4人回复
求助——圆柱内套一个小圆柱的网格优化(用ICEM划分) 已经有11人回复
各位大神们，如果知道齿轮的分度圆直径是65，怎么确定内孔大小？谢谢了，在线等！已经有5人回复
内圆切割机切割陶瓷材料出现刀痕已经有11人回复
请问圆内、圆上、圆外点的数目多少如何比较？已经有19人回复
圆柱体内应力分布已经有8人回复
内插纽带圆管内流体的gambit网格划分问题已经有4人回复
【求助】30金币急求内空圆柱体电阻率的计算已经有5人回复

1楼2013-03-22 10:21:58

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

qiaodancumt

木虫 (小有名气)

应助: 9 (幼儿园)
金币: 3616.9
帖子: 64
在线: 89.4小时
虫号: 1221749
注册: 2011-03-05
专业: 模式识别

【答案】应助回帖

感谢参与，应助指数 +1

应该根据像素点的坐标进行判定，首先你要知道区分这些区域的判据。就像简单的平面坐标系一样，只要你知道X和Y的符号，你就能知道这个点所在的象限。你这个也是一样，只要你根据这个区分函数进行判定，就可以得到所在的区域号。

赞一下

回复此楼

2楼2013-03-22 15:15:34

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Tomy1078

金虫 (正式写手)

应助: 6 (幼儿园)
金币: 881.4
红花: 1
帖子: 519
在线: 78小时
虫号: 1762917
注册: 2012-04-18
性别: GG
专业: 燃烧学

我是这么做的，将原坐标系转换成以圆的圆心（x0，y0）为原点的新的坐标系，再将该坐标系转换成极坐标系，通过半径半段是否在院内，如果在就判断是否在某个角度区内，在就判断是否为白点，是加1

% 各区火焰像素总数初始值
   FA1=0;
   FA2=0;
   FA3=0;
   FA4=0;
   FA5=0;
   FA6=0;
   FA7=0;
   num=PixNum/7; % 每个分区内像素总数
   % 将各分区独立存成文件，用
for x=0:xmax
      for y=0:ymax
         if sqrt((x-x0)^2+(y-y0)^2)             %将原笛卡尔坐标转化为以圆心为坐标的笛卡尔坐标系
            m=x-x0;
            n=y-y0;
            % 将新的笛卡尔坐标系转化为极坐标系
         [THETA,RHO] = cart2pol(m,n);
            % 计算第1分区火焰区域像素总数
            if THETA>(A1st-Ab) && THETA<=A1st
               if A4(x,y)==1
                  FA1=FA1+1;
               end
               % 计算第7分区火焰区域像素总数
            elseif THETA>A1st && THETA<=(A1st+Ab)
               if A4(x,y)==1
                  FA7=FA(7)+1;
               end
               % 计算第6分区火焰区域像素总数
            elseif THETA>(A1st+Ab) && THETA<=(A1st+2*Ab)
               if A4(x,y)==1
                  FA6=FA6+1;
               end
               % 计算第5分区火焰区域像素总数
            elseif THETA>(A1st+2*Ab) && THETA<=(A1st+3*Ab)
               if A4(x,y)==1
                  FA5=FA5+1
               end
               % 计算第4分区火焰区域像素总数
            elseif THETA>(A1st+3*Ab) && THETA<=(A1st+4*Ab)
               if A4(x,y)==1
                  FA4=FA4+1;
               end
               % 计算第3分区火焰区域像素总数
            elseif THETA>(A1st+4*Ab)&&THETA<=(A1st+5*Ab)
               if A4(x,y)==1
                  FA3=FA3+1;
               end
               % 计算第2分区火焰区域像素总数
            elseif THETA>(A1st+5*Ab) && THETA<=(A1st+6*Ab)
               if A4(x,y)==1
                  FA2=FA2+1;
               end
            end
         end
      end
end
计算的结果是只有在1、6、7三个区域油数值，结果如下：
0 FA1 FA2 FA3 FA4 FA5 FA6 FA7
1 0 0 0 0 0 0 0
2 0 0 0 0 0 0.280234378 0
3 7.438948939 0 0 0 0 6.088728755 0.025475853
4 21.83280562 0 0 0 0 14.44480839 0.025475853
5 22.08756414 0 0 0 0 16.83953852 0.025475853
6 20.58448885 0 0 0 0 12.33031263 0.025475853
7 17.83309677 0 0 0 0 9.196782764 0.178330968
8 13.85886378 0 0 0 0 5.93587364 0.178330968
9 12.83982968 0 0 0 0 3.744950322 0.178330968
10 9.477017142 0 0 0 0 1.80878553 0.178330968
