[求助] 关于线性调频信号的相位谱，请教各位

大家好，在学习中遇到一个问题，百思不得其解，想请各位牛人帮忙看看
关于线性调频信号（LMF），根据驻定相位原理（PSP），其幅度谱近似为矩形，其相位谱近似为二次函数。
我用matlab仿真了一下，幅度谱和理论分析是一致的，但是相位谱总是不能一致。

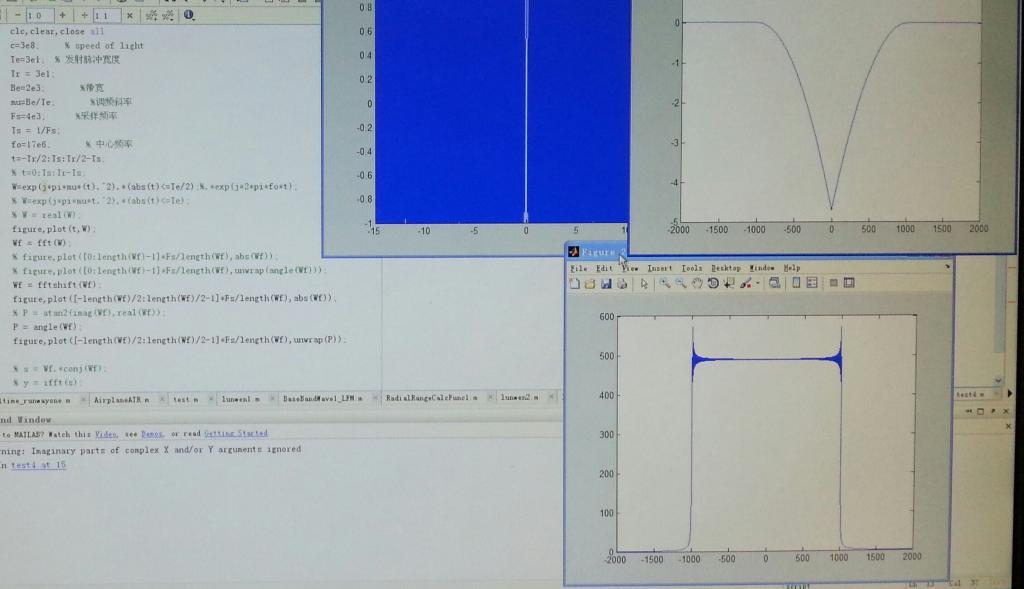

图片分别给出了信号时域图，幅频特性，相频特性。
相频特性为什么不是一个平方函数的形状啊，貌似错位了。

PS：我用的fftshift是和幅度谱对应的。

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-21 12:40:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毛智能

金虫 (小有名气)

米虫

【答案】应助回帖

★
wdhtsh81: 金币+1 2013-03-28 12:25:01

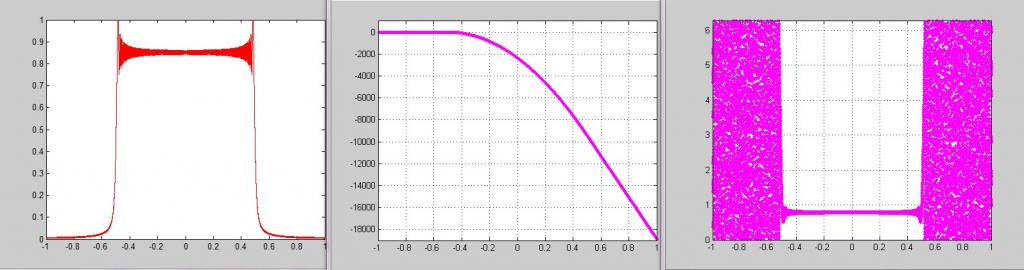

这三个图分别对应幅度谱，相位谱，以及去平方率相位后的残余相位。
坐标轴均已归一化，时宽带宽积3000。

赞一下 回复此楼
脚下的路
2楼2013-03-24 20:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdhtsh81

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by 毛智能 at 2013-03-24 20:19:48
这三个图分别对应幅度谱，相位谱，以及去平方率相位后的残余相位。
坐标轴均已归一化，时宽带宽积3000。


谢谢，你用残余相位的想法是对的，另外我通过自己调整相位进行解缠，得到了近似二次函数的相位曲线。问题的症结在于，不同的解缠方法得到的相位曲线形状不同。
赞一下 回复此楼
3楼2013-03-27 13:09:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoli1368

金虫 (小有名气)
引用回帖:
3楼: Originally posted by wdhtsh81 at 2013-03-27 13:09:52
谢谢，你用残余相位的想法是对的，另外我通过自己调整相位进行解缠，得到了近似二次函数的相位曲线。问题的症结在于，不同的解缠方法得到的相位曲线形状不同。...

请问楼主知道出现这个形状的原因吗？最近遇到了这种情况，希望能够交流一下。
赞一下 回复此楼
4楼2018-10-17 18:57:04
