[求助] 请问这个图形是用什么软件画的?

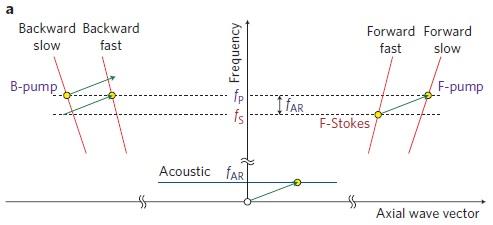

如下图。
作者在x轴和y轴共使用了三个断开,我想模仿他们的画法。
可是现在不知道他们用哪个软件画的。
我尝试了使用origin来作,但是origin只支持一个断开(每个坐标轴),用多个图层叠加设置相当的繁琐还得PS后期。
有没有高人画过或者知道怎么画这种图么?
谢谢啦!!!

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

到得还来别无事 庐山烟雨浙江潮
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

insomnia1981

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
dk1013: 金币+5, ★★★很有帮助, 谢谢!我刚弄出来。。不知道这个break可不可以换个形状?那种S型的比如。。 2013-03-17 15:40:39
csgt0: 金币+2, 谢谢 2013-03-18 15:07:21

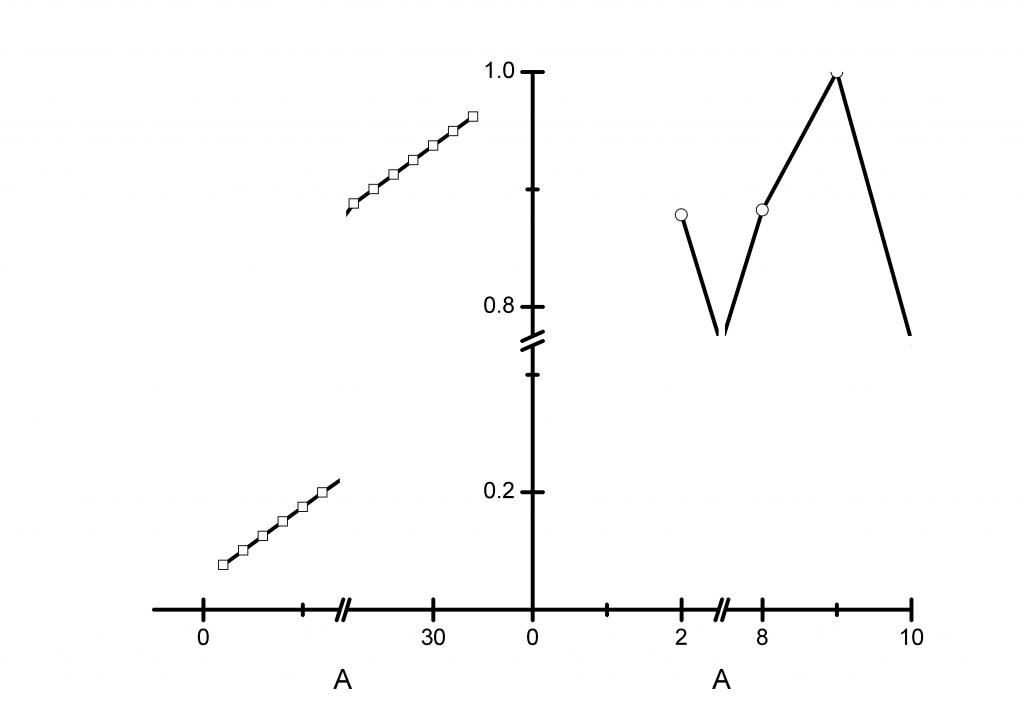

就是两个图层的事情,楼主能提供数据,就能搞定。如下图所示


2楼2013-03-17 15:35:36
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
csgt0: 金币+1, 谢谢 2013-03-21 11:02:03
为什么要避开使用PS呢,前期把基本框架在ORIGIN中做好后,出来再用PS修饰下。在PS里把双斜线变成波浪曲线很容易做。而且还可以对图片进行更好的美化处理。
仰望星空脚踏实地
3楼2013-03-19 22:39:41
