| 查看: 1527 | 回复: 9 | |||
[交流]
低镍奥氏体不锈钢热处理金相
|
|||
|

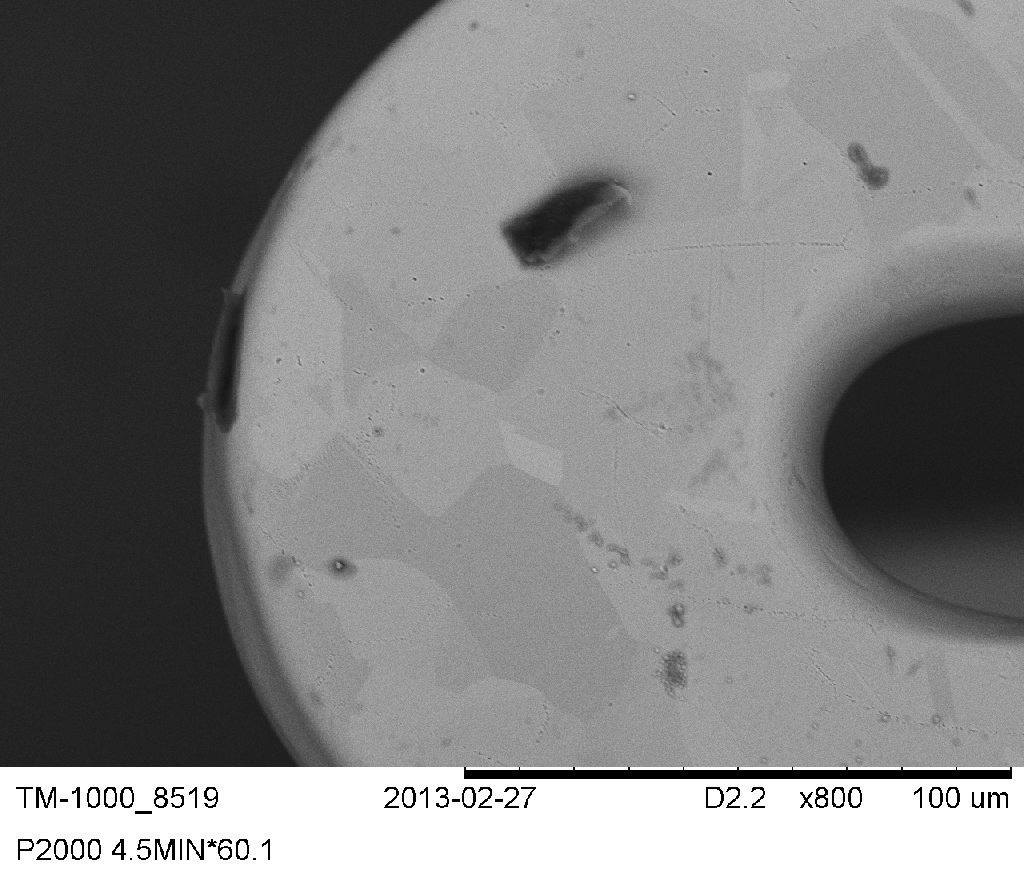

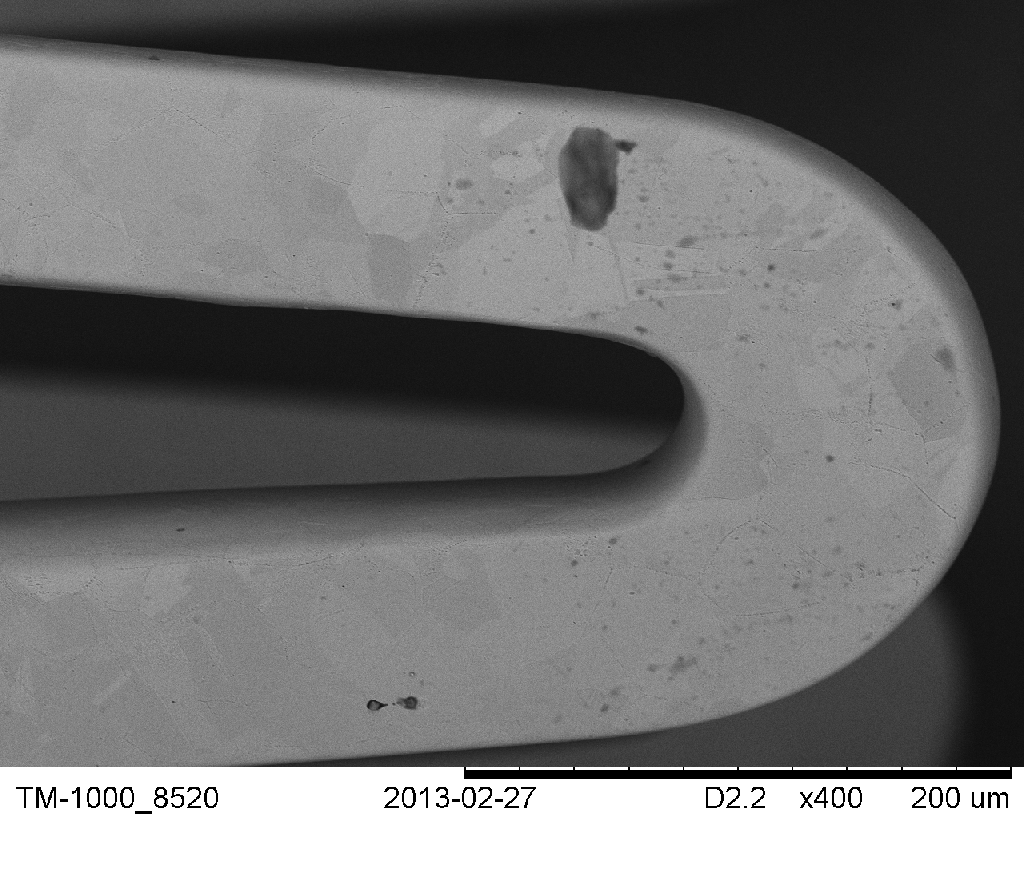

超薄的工件，热处理温度大概在1150度，保温时间小于1min，大家交流一下～ 问题：晶粒超级不均匀，另外在工件内表面有明显龟裂，类似晶间裂纹，外表面也有，但是经过电化学抛光几乎看不见了 另外，撇开裂纹不说，晶粒度大概在7。5级左右，大家看一下还有什么问题？我刚接触不锈钢，不是特别明～ 工件的背景：低镍奥氏体不锈钢，几乎不含Ni、C含量0.08%、含N1%、Cr12%、含有一定量的Mn  400倍  800倍  800倍，内表面裂纹  2000倍内表面裂纹 |
回复此楼» 猜你喜欢
申博自荐 2篇一区TOP+1篇EI+2公开发明专利 2027博士申请
已经有3人回复
-
越来越担心硕士毕业后没有竞争力了
已经有12人回复
-
闲聊
已经有6人回复
-
申博求助
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 奥氏体高锰钢变形的金相照片中为什么总有很多小黑点
已经有15人回复
- 奥氏体1Cr18Ni9Ti金相组织鉴别
已经有18人回复
- 316L奥氏体不锈钢金相，请大家帮忙分析下～
已经有26人回复
- 关于铸态304奥氏体不锈钢金相组织的一个疑问
已经有5人回复
- 请教奥氏体304不锈钢金相腐蚀
已经有20人回复
- 急求？奥氏体不锈钢金相腐蚀液
已经有19人回复
- 请教金相高手，铁素体和奥氏体如何区别呢？
已经有16人回复
- NiAl-5%Cr合金的金相腐蚀液为什么？
已经有7人回复
- 金相：高碳高铬铸铁的基体，应该是奥氏体还是马氏体?
已经有7人回复
- 【专题】金属板专家顾问engle028的交流室-马氏体时效钢
已经有58人回复
- 【求助】求助从金相照片分析组织成分及热处理工艺（15CrMn）
已经有16人回复
- 【讨论】304不锈钢中发现了铁素体，奇怪！！
已经有14人回复
- 【求助】金相组织中，残余奥氏体怎么分辨？回火屈氏体和回火索氏体在金相上怎么区分？
已经有7人回复
6楼2013-02-28 13:11:15
9楼2013-02-28 16:56:09
10楼2013-02-28 22:08:38
简单回复
champ2楼
2013-02-28 11:51
回复
suxsu(金币+1): 谢谢参与
xiejf3楼
2013-02-28 12:21
回复
suxsu(金币+1): 谢谢参与
huigoo4楼
2013-02-28 12:36
回复
suxsu(金币+1): 谢谢参与
2013-02-28 12:58
回复
suxsu(金币+1): 谢谢参与
2013-02-28 13:31
回复
suxsu(金币+1): 谢谢参与
望尘绝恋8楼
2013-02-28 13:40
回复
suxsu(金币+1): 谢谢参与
