应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 奥氏体1Cr18Ni9Ti金相组织鉴别
191/1返回列表
查看: 4040  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lmsmiling

金虫 (著名写手)

[交流] 奥氏体1Cr18Ni9Ti金相组织鉴别

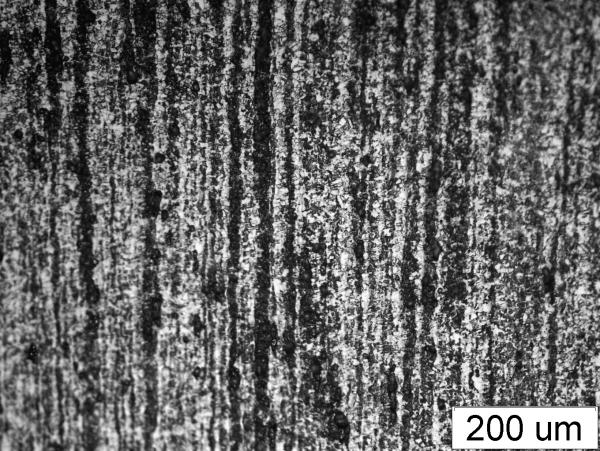

如题，请教各位金相高手，我腐蚀完不锈钢后，组织上呈现一条条黑色的物相（见附图，第一张200倍，第二张500倍），以前从未碰到过，以为是没抛好，试了好几回，结果还是一样，考虑到该不锈钢棒材可能是经拉拔形成的条带形貌，但应该也仅是晶粒拉长，那些黑色的物相该如何解释，请大家给与指点，
谢谢！





[ Last edited by lmsmiling on 2012-9-6 at 19:48 ]
回复此楼

» 本帖@通知

@xuting_1

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-09-06 15:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vannygood

金虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 能生成这么多？感觉整个组织都要被覆盖了。 2012-09-07 14:43:03
慢冷产生的铁素体，有钛易产生铁素体，固溶后快冷才能尽量避免铁素体的产生
赞一下 回复此楼
4楼2012-09-07 09:34:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 这材料是从市面上买的，当时大意了，没要热处理状态，可能 2012-09-07 14:44:12
lmsmiling: 金币+1, 应该是轧制过的，冷拔能产生这种组织吧？ 2012-09-07 14:46:03
这生成具有那么强的取向性，都成排了？ 楼主这是轧制过的？
赞一下 回复此楼
5楼2012-09-07 11:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 搞不清楚啊，搞材料加工的，只是拿来用，具体的处理工艺没特别关注过，只是这次和以往所观察到的结果相差很大，因此怀疑这材料是不是买错了。 2012-09-07 14:48:04
按道理说确实不应该，不知道你这次的材料和你以往观察的材料是否为同一类，看看是不是工艺变了。
赞一下 回复此楼
6楼2012-09-07 11:59:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

壹加壹等于几

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
奥氏体钢固溶处理怎么会产生铁素体呢，新人求指教
赞一下 回复此楼
7楼2012-09-07 12:18:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lmsmiling

金虫 (著名写手)
引用回帖:
4楼: Originally posted by vannygood at 2012-09-07 09:34:42
慢冷产生的铁素体，有钛易产生铁素体，固溶后快冷才能尽量避免铁素体的产生

“奥氏体钢固溶处理怎么会产生铁素体呢？”
楼下有人问。同问
赞一下 回复此楼
8楼2012-09-07 14:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dixue

金虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 谢谢~ 2012-09-07 17:26:28
晶粒已经定向生长了，肯定是经过扎制或拉拔的，白色部分为奥氏体，黑色部分为δ-F，该铁素体特点呈条状！
赞一下 回复此楼
9楼2012-09-07 15:34:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金玉其中

铁虫 (初入文坛)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 是三氯化铁盐酸还有硝酸的水溶液，这个跟腐蚀剂有关吗？这个碳化物含量是不是太多了一些吧，能是1Cr18Ni9Ti不锈钢吗？ 2012-09-07 16:39:24
你的侵蚀剂是氯化高铁盐酸水溶液么？黑块是碳化物，长条是形变奥氏体
赞一下 回复此楼
10楼2012-09-07 15:39:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lmsmiling: 金币+2, 如果是铁素体的话，Cr含量应该是什么范围？ 2012-09-07 20:33:57
楼主在黑色的部分打下能谱看下Cr的含量就知道是不是铁素体了。影响铁素体含量的主要还是合金元素，冷却速率也能有一定的影响。固溶处理还没有到液相区，应该还不足以把铁素体溶掉，所以铁素体已经在那里了，再怎么固溶处理应该还是不足以影响它的含量的。
这也只是我个人的观点。同样也求高人指点。
赞一下 回复此楼
11楼2012-09-07 18:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

arkmix

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
应该比18高一些，然后Ni会比9要低一些。
赞一下 回复此楼
12楼2012-09-07 21:29:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金玉其中

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by 金玉其中 at 2012-09-07 15:39:17
你的侵蚀剂是氯化高铁盐酸水溶液么？黑块是碳化物，长条是形变奥氏体

除了碳化物还有氮化物，跟腐蚀剂有关，
赞一下 回复此楼
13楼2012-09-08 12:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jdxq

木虫 (著名写手)
看着像带状组织，那是轧制后出现的。
赞一下 回复此楼
14楼2013-03-11 09:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzyz0116

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
黑色的是铁素体，白色的为奥氏体。和我做的双相钢的组织有点相似。冷拔和冷轧的组织差不多的。
赞一下 回复此楼
15楼2013-08-01 15:05:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guanjh847

禁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
16楼2013-08-05 09:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuting_1

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
不知道楼主用的什么腐蚀剂
感觉腐蚀剂选择的优点不当
这应该是显微镜的照片吧，黑色的有点发亮的东西像是外来的东西，不是材料本身的
赞一下 回复此楼
17楼2013-08-31 15:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

修羽

铁杆木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by 壹加壹等于几 at 2012-09-07 12:18:36
奥氏体钢固溶处理怎么会产生铁素体呢，新人求指教

这个组织怎么可能是固溶处理，固溶处理不可能有这么明显的轧制方向，这个肯定轧制过的，固溶的也不会产生铁素体
赞一下 回复此楼
18楼2014-02-10 11:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zscwr

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by guanjh847 at 2013-08-05 09:25:29
有没有可能是σ相。

σ相应该不会那么多的
赞一下 回复此楼
19楼2014-02-10 20:38:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
smoon05062楼
2012-09-06 15:57   回复
lmsmiling3楼
2012-09-06 17:58   回复
引用回帖:
2楼: Originally posted by smoon0506 at 2012-09-06 15:57:30

?
相关版块跳转 我要订阅楼主 lmsmiling 的主题更新
191/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
