| 查看: 1569 | 回复: 6 | ||||
344526558金虫 (正式写手)
|
[交流]
水相CdSe合成，MPA做稳定剂，PL谱图 已有3人参与
|
|

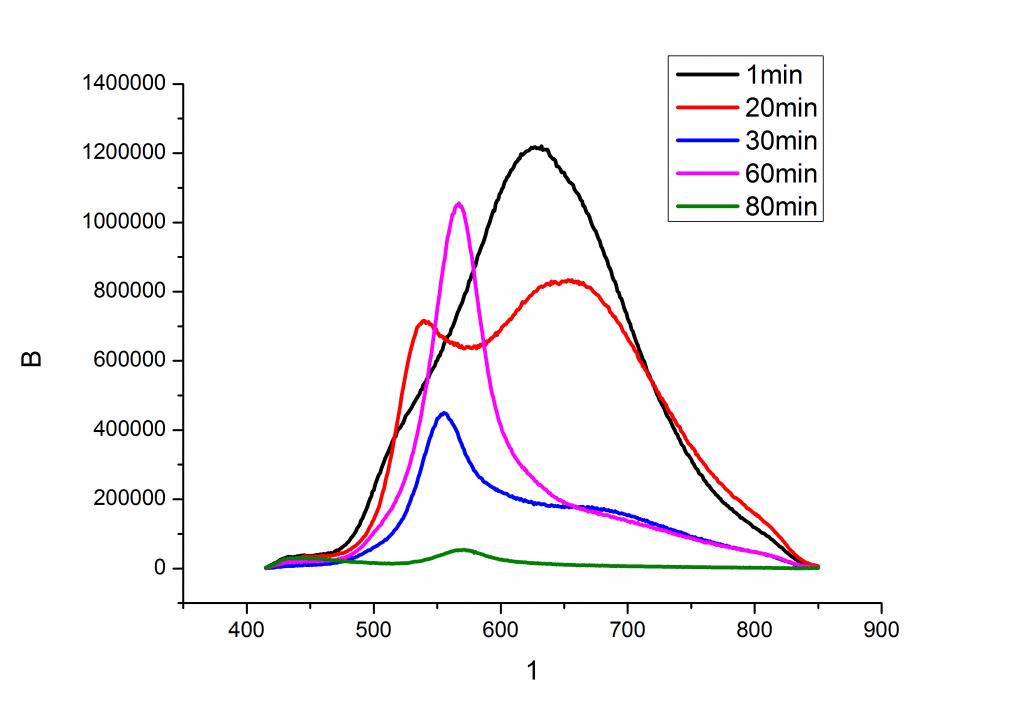

大家好，有个问题想请教一下，附件是我制备CdSe的PL谱图。 反应前驱物是Cd2+、MPA、及HSe-，反应条件是140度，文献中说140度时MPA会释放硫离子，从而有CdSe(S)生成，文献也报道说随反应时间的延长，量子点颗粒变大，表现在PL谱上发生红移，且半宽峰很窄。 我不是很清楚我这个该如何解释。希望大家帮忙一起分析一下。祝大家新年快乐~   Graph6.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 核壳纳米材料 (Core Shell Nanostructures) |
» 猜你喜欢
北京航空航天大学26级博士招生-生物医学工程-合成生物学
已经有20人回复
-
温州大学王娟课题组2026年招生
已经有10人回复
-
无机化学论文润色/翻译怎么收费?
已经有184人回复
-
温州大学2026年招生（化学、材料）
已经有10人回复
-
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
-
求调剂
已经有1人回复
-
化工学院（学院正式调剂群+联系方式）
已经有0人回复
2楼2013-02-16 01:39:42
tongtxuan
铁杆木虫 (著名写手)
- 应助: 102 (高中生)
- 金币: 4433.9
- 散金: 3508
- 红花: 28
- 帖子: 1455
- 在线: 736.2小时
- 虫号: 1310674
- 注册: 2011-05-30
- 专业: 无机非金属类光电信息与功
3楼2013-02-16 15:41:13
344526558
金虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 2697.7
- 散金: 203
- 帖子: 556
- 在线: 230.4小时
- 虫号: 1449219
- 注册: 2011-10-18
- 性别: MM
- 专业: 凝聚态物性 II ：电子结构
4楼2013-02-16 18:43:52
344526558
金虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 2697.7
- 散金: 203
- 帖子: 556
- 在线: 230.4小时
- 虫号: 1449219
- 注册: 2011-10-18
- 性别: MM
- 专业: 凝聚态物性 II ：电子结构
5楼2013-02-16 18:48:40
tongtxuan
铁杆木虫 (著名写手)
- 应助: 102 (高中生)
- 金币: 4433.9
- 散金: 3508
- 红花: 28
- 帖子: 1455
- 在线: 736.2小时
- 虫号: 1310674
- 注册: 2011-05-30
- 专业: 无机非金属类光电信息与功
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
yanhualover: 金币+2, 精彩回复，值得鼓励。 2013-02-19 06:41:32
小木虫: 金币+0.5, 给个红包，谢谢回帖
yanhualover: 金币+2, 精彩回复，值得鼓励。 2013-02-19 06:41:32
|
你这个实验好像已经有文献做了相关报道，以前我看过，好像是上海交大的一篇paper。 1.60min的可能是CdSeS合金量子点的PL 2.你的这个实验应该首先生成CdSeQDs，随着温度的升高时间的延长MPA放出硫，此时有两种结构可能的量子点产生一种是alloyed QDs，另外一种是Core-Shell QDs。如果是CdSe/CdS核壳结构的量子点，应该随着时间变化吸收和发生都是红移的，这一点是有很多文章有报道的。另外一种就是合金量子点。 3.20min明显的两个峰，存在两种可能，一种是你测试的时候没有选择好PL的狭缝，导致你测试的时候PL峰发生劈裂，建议你把狭缝调小一点测测看。另外一种可能就是缺陷发射和本征发射。 最后，提个建议。如果你准备用这个实验发文章，创新太低，这个一摸一样的工作已经有人报道。多看一些文献，把实验方法改进一下应该可以发一个SCI。希望对你有点帮助 |
» 本帖已获得的红花（最新10朵）
ikome6楼2013-02-16 21:19:27
7楼2015-06-29 21:49:09
