小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 气化炉-流固耦合-判断-基础-非常简单的例子
81/1返回列表
查看: 1134  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

sunqingtao

铜虫 (小有名气)

[求助] 气化炉-流固耦合-判断-基础-非常简单的例子

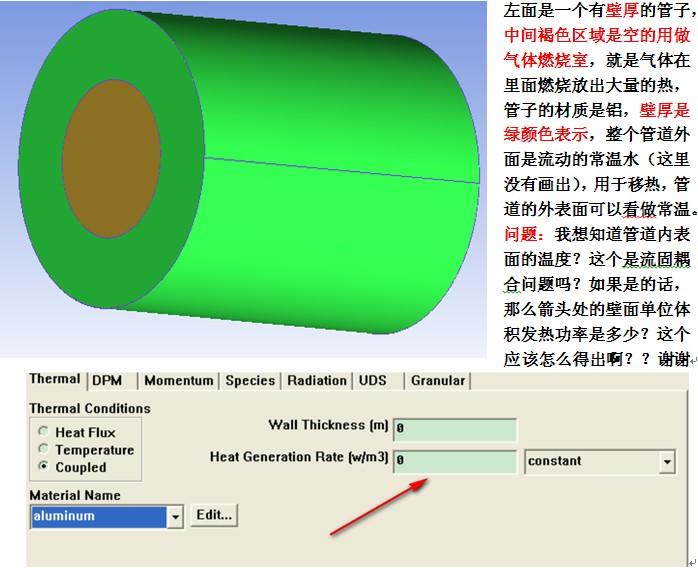

希望帮帮小弟，呵呵，谢谢啦。。


这个是流固耦合的判断，但是我还是不明白啊
引用回帖:

[ Last edited by sunqingtao on 2013-1-29 at 06:07 ]
回复此楼

» 收录本帖的淘帖专辑推荐

Gambit与Fluent算例

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
相信自己。。
1楼 2013-01-29 05:53:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-01-29 21:32:01
这是流固耦合问题
1，在FLUENT中，如果壁厚比较薄的话，可以不用划分网格，直接指定厚度即可（但是你的壁厚很厚）
2，在THERML中，选中温度，这个温度是外表面的温度，按照你的说法，是恒定的
赞一下 回复此楼
2楼2013-01-29 17:15:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hiqun

禁虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流 2013-01-30 20:57:50
此问题为流固耦合问题，内表面分别为流体和固体所占用，存在shadow面。因此，此处采用coupled的边界条件，生热速率，如果没有摩擦生热的话，此处的heat generation rate 的设置为0，默认设置，不做改变。当然如果是燃烧室的，你需要将燃烧过程设置在fluid中，参见help中的CH4燃烧（这部分，应该比较熟悉，不赘述）。
赞一下 回复此楼
3楼2013-01-30 15:28:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunqingtao

铜虫 (小有名气)
内容已删除
回复此楼
相信自己。。
4楼2013-01-31 02:44:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunqingtao

铜虫 (小有名气)
这个是上面图片对应的网格文件，因为我采用的是Fluent14.5，所以.cas文件可能打不开。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Pipe.msh
    • 2013-01-31 03:00:36, 1.25 M
相信自己。。
5楼2013-01-31 03:00:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunqingtao

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 18662515085 at 2013-01-29 17:15:50
这是流固耦合问题
1，在FLUENT中，如果壁厚比较薄的话，可以不用划分网格，直接指定厚度即可（但是你的壁厚很厚）
2，在THERML中，选中温度，这个温度是外表面的温度，按照你的说法，是恒定的

兄台你好啊，你能帮我做一个简单的例子吗，采用最简单的燃烧例子就行，比如Fluent自带的CO+O2燃烧，我想看看壁面温度的变化。网格文件，我已经上传了，没有上传.cas文件，是因为我的版本比较高，你可能打不开。帮帮我，可以吗？对于您来说用不了很长时间的，谢谢啊。
赞一下 回复此楼
相信自己。。
6楼2013-01-31 03:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunqingtao

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by hiqun at 2013-01-30 15:28:25
此问题为流固耦合问题，内表面分别为流体和固体所占用，存在shadow面。因此，此处采用coupled的边界条件，生热速率，如果没有摩擦生热的话，此处的heat generation rate 的设置为0，默认设置，不做改变。当然如果是 ...

兄台你好啊，你能帮我做一个简单的例子吗，采用最简单的燃烧例子就行，比如Fluent自带的CO+O2燃烧，我想看看壁面温度的变化。
网格文件，我已经上传了，
没有上传.cas文件，是因为我的版本比较高，你可能打不开。
帮帮我，可以吗？对于您来说用不了很长时间的，谢谢啊。
赞一下 回复此楼
相信自己。。
7楼2013-01-31 03:02:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hiqun

禁虫 (正式写手)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流 2013-01-31 19:42:26
引用回帖:
7楼: Originally posted by sunqingtao at 2013-01-31 03:02:55
兄台你好啊，你能帮我做一个简单的例子吗，采用最简单的燃烧例子就行，比如Fluent自带的CO+O2燃烧，我想看看壁面温度的变化。
网格文件，我已经上传了，
没有上传.cas文件，是因为我的版本比较高，你可能打不开。 ...

这个，不需要我做啊，你直接找到帮助软件中的例子，在result中，就能看到呢。如果纯粹的直接给你做的话，抱歉啊，这个真没可能，毕竟，我不在学校里了，公司里追求时间和利益最大化，只能给你提些建议。感谢你认为我的版本不够高，没关系，就算够高，也没时间帮你做。
赞一下 回复此楼
8楼2013-01-31 09:12:28
