[求助] 气液固三相反应器的模拟

反应器是这样的：气液并流向上通过催化剂床层（催化剂由筛板支撑）。问题描述：建模时，把筛板的口径设置为0.2cm，催化剂颗粒粒径为0.3cm，结果催化剂颗粒竟然出现在筛板下方
那位高手晓得，恳请赐教！不胜感激！
回复此楼

» 本帖已获得的红花（最新10朵）

xieliulei

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-28 18:10:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

znon

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-04-07 23:03:43
xieliulei: 金币+5, ★★★很有帮助, 指出了原因 2013-04-13 22:07:33
你用的是拟流体模型，也就是说，在模拟的时候，催化剂被视为一种流体，与其他流体间的相互作用决定了它的流动状态。
看你目前的模拟，气液流体对催化剂的曳力不足以支撑催化剂，因此，有催化剂落下。

具体模拟，应该看你的催化剂是处于固定状态还是流化状态，如果处于固定状态，fix 速度值为0；如果是流动状态，可考虑增加流体间曳力等方式进行修正。
赞一下(1人) 回复此楼
9楼2013-04-07 08:42:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaohsu2006

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
xieliulei: 金币+5, ★★★很有帮助, 高手 2013-04-15 09:44:43
xiegangmai: 金币+2, 谢谢参与！ 2013-04-15 23:43:30
楼上所说正确，欧拉流体模型将固相视为流体，因此可能会向下运动，即使曳力模型正确，由于流化床中流体的不均匀性，也会向下运动，不知道你对筛板用的什么模型？

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
11楼2013-04-14 20:00:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

znon

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-04-18 00:06:18
xieliulei: 金币+5, ★★★很有帮助, 很专业的、很有效的 2013-04-18 11:23:25
引用回帖:
10楼: Originally posted by xieliulei at 2013-04-13 17:05:50
终于遇见大侠了！
对，用的是欧拉模型。但催化剂设置时，选中了Granular选项呀，意思不就是颗粒了吗？是不是固体相设置时应该注意点什么呀！
根据实验判断，催化剂不是固定的，底部的可以勉强认为是固定的，可顶部 ...

选中Granular选项，只是表明模型中固相拟流体后出现的压力/粘度等用颗粒动理论模型封闭（因此，会有摩擦粘度，最大堆积，径向分布函数等选项让你选择）。

你这个具体问题比较复杂，数值角度，可以增大相间曳力或增大颗粒相的摩擦力以更接近真实情况，比如，将现有曳力模型增大10倍或100倍看能不能解决，但更好一点的是增大颗粒间的摩擦力，使拟流体后的颗粒相也兼顾颗粒运动状态，但这个是一个博士论文研究的内容。
一个简单的问题是，拟流体后，颗粒相的运动不会出现实际颗粒运动时的类似堆积角的角度，有人做这方面的工作，加大摩擦力后会出现角度，但和实际仍有差距。
下午过来把文献找给你。
赞一下(1人) 回复此楼
14楼2013-04-17 11:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

znon

金虫 (小有名气)
引用回帖:
14楼: Originally posted by znon at 2013-04-17 11:30:31
选中Granular选项，只是表明模型中固相拟流体后出现的压力/粘度等用颗粒动理论模型封闭（因此，会有摩擦粘度，最大堆积，径向分布函数等选项让你选择）。

你这个具体问题比较复杂，数值角度，可以增大相间曳力或 ...

http://www.sciencedirect.com/sci ... i/S1674200112001629
你看一看上面这篇文章，会对你的工作有所启发。
赞一下(1人) 回复此楼
15楼2013-04-17 15:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xieliulei

新虫 (初入文坛)
2楼2013-02-25 09:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieliulei

新虫 (初入文坛)
模型是二维的
回复此楼
3楼2013-02-25 09:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieliulei

新虫 (初入文坛)

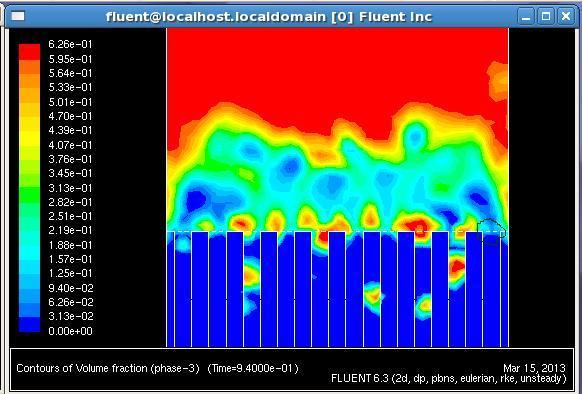

这是固相的体积分数图，黑线圈起的部分是孔，孔径为0.2cm，颗粒为0.3cm，颗粒怎么会透过呢

赞一下 回复此楼
4楼2013-03-15 15:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HaoJiang

铜虫 (初入文坛)
lz,你的问题解决了吗？
赞一下 回复此楼
5楼2013-03-27 15:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七-vip

新虫 (小有名气)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-03-27 21:51:04
网格加密试试呢？
赞一下 回复此楼
6楼2013-03-27 17:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieliulei

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by HaoJiang at 2013-03-27 15:56:31
lz,你的问题解决了吗？

还没有呢！有什么好的建议吗，谢谢了！
赞一下 回复此楼
7楼2013-04-06 14:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieliulei

新虫 (初入文坛)
网格加密后还是不行，出了计算费时以外，没什么改善呀！
赞一下 回复此楼
8楼2013-04-06 14:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xieliulei

新虫 (初入文坛)
送红花一朵
终于遇见大侠了！
对，用的是欧拉模型。但催化剂设置时，选中了Granular选项呀，意思不就是颗粒了吗？是不是固体相设置时应该注意点什么呀！
根据实验判断，催化剂不是固定的，底部的可以勉强认为是固定的，可顶部是流化的！fix 速度值为0是不是就是选中Packed bed选项呀？
关于曳力模型，都是在文献中找的，试了好几个，问题也没有改进！能推荐几个吗？
请求指点迷津，不胜感激！
赞一下 回复此楼
10楼2013-04-13 17:05:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
