[求助]
ANSYS后处理指定路径温度场分布曲线
|

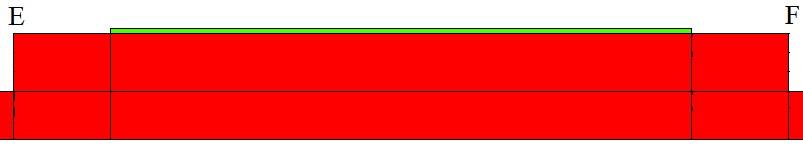

怎样定义路径，我想指定EF路径的温度变化曲线，如图所示，我是初学者，弄了很久了，不知道怎样定义，希望有人能帮助我一下。非常谢谢 ]`])K[JU_KEI%)DS4HL)0MN.jpg |
回复此楼» 猜你喜欢
302求调剂一志愿华中师范大学
已经有8人回复
-
338求调剂
已经有6人回复
-
化学调剂
已经有12人回复
-
342求调剂
已经有5人回复
-
0835学硕299求调剂 08大类可接受
已经有4人回复
-
085602调剂 初试总分335
已经有3人回复
-
288环境专硕,求调材料方向
已经有5人回复
-
申博
已经有5人回复
-
081200-11408-276学硕求调剂
已经有5人回复
-
085600调剂
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 请教ANSYS热应力方面的问题：所模拟出的热应力出现振荡的现象。谢谢！
已经有13人回复
- 请教下各位达人，学习ansys或者abaqus，对焊接温度场进行模拟，来得及吗？
已经有7人回复
- Ansys热分析遇到了问题，怎么解决？
已经有6人回复
- ANSYS瞬态温度变化曲线不能显示
已经有3人回复
- 本人研究生做材料加工ANSYS温度场，应力场数值模拟，考上交材料加工什么方向适合？
已经有9人回复
- ansys可以模拟温度场么
已经有9人回复
- ansys温度场的模拟出现了问题 求大侠赐教
已经有5人回复
- 【求助】ansys中如何画出某一条线上的温度变化曲线
已经有10人回复
- 【讨论】ansys如何加载高斯分布的热流密度？
已经有13人回复
zcchocolate
银虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 264.5
- 帖子: 10
- 在线: 7.3小时
- 虫号: 1792076
- 注册: 2012-05-03
- 性别: GG
- 专业: 金属材料的凝固与结晶学
2楼2013-03-22 10:43:38
【答案】应助回帖
★ ★ ★
xiegangmai: 金币+3, 谢谢参与！ 2013-03-24 14:34:01
xiegangmai: 金币+3, 谢谢参与！ 2013-03-24 14:34:01
|
可以通过以下菜单定义路径： Main Menu>General Postproc>Path Operations>Define Path>By Location Main Menu>General Postproc>Path Operations>Define Path>By Nodes 具体可以看一下帮助文件中有关 PATH 命令的内容。 定义好路径后，可以显示路径进行检查，然后将所需的结果映射到路径上，再对路径结果进行绘图或列表。 内容很多，难以在此详细介绍。不过有关路径操作的内容基本都在 Main Menu>General Postproc>Path Operations> 中，自己多试试，不难掌握的。 |
3楼2013-03-22 18:24:57
