matlab画热加工图遇到的小问题
|
|

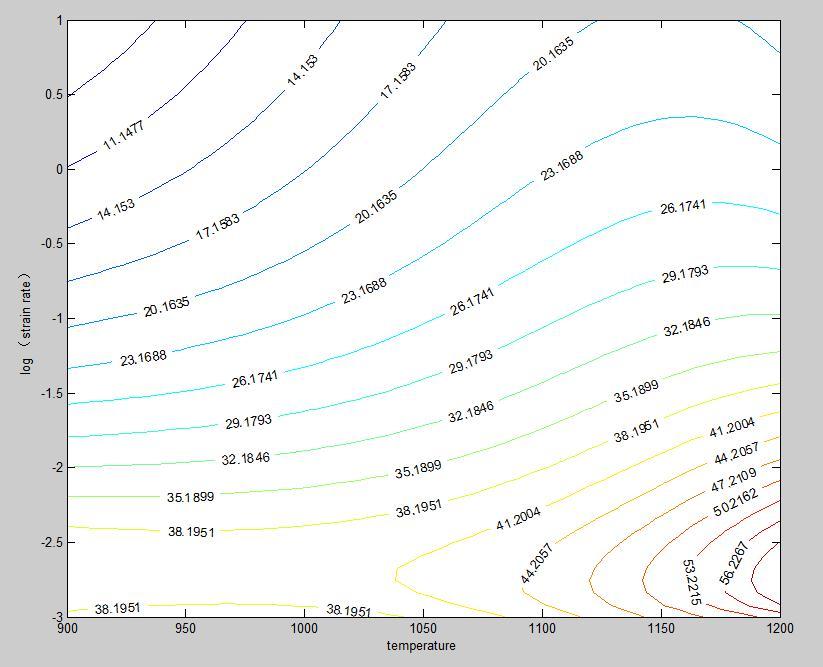

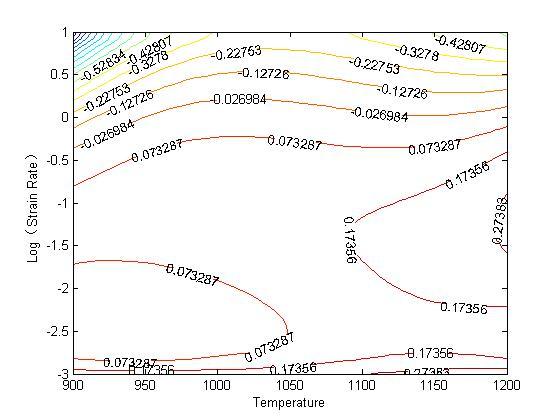

最近在用matlab画热加工图，遇到如下问题，请大侠们来帮忙！ （1）功率耗散功率等高图上的值 怎么让它只显示小数点后两位？ （2）热加工失稳图怎样把小于0的设置为阴影？ 附件： clc;clear; X=[900,1050,1200] %X轴,温度 Y=[-3,-1,1] %Y轴,log应变速率 Z=[90.49,39.2,12.44, 196.36,96.3,48, 241.92,154.71,85.18] %X列，Y行 Zlog=log10(Z) %log应力 i=50 %设置插值矩阵的行数 j=50 %设置插值矩阵的列数 Xi=(900: (1200-900)/(j-1):1200) %赋值给X插值点 Ylogi=(-3: (1-(-3))/(i-1):1) %赋值给Y插值点 Yi=10.^Ylogi %应变速率的插值向量，10的Ylogi元素次方 Zlogi=interp2(X,Y,Zlog,Xi,Ylogi','spline') %用spline方法插值(log应力)矩阵 Zi=interp2(X,Y,Z,Xi,Ylogi','spline') %用spline方法插值应力矩阵 [Fx,M]=gradient(Zlogi,1,(1-(-3))/(i-1)) %计算log力/log速率=M。如果F是二维矩阵，返回F的二维数值梯度。[FX,FY]=gradient(F,HX,HY)。HX,HY参数表示各方向相邻两点的距离。 S=cumtrapz(Yi,Zi) %通过递归循环计算积分,计算累积梯形积分,应力在log应变速率上的点积分 P=zeros(i,j) %设置全0矩阵 Es=-3 %赋值log应变速率最小值 Smin=Zi(1,: ).*10^Es./(M(1,: )+1) %计算应变速率最小时的第一项定值,(3,: )代表第三行，所有的列。(:,3)代表所有行,第三列。(:,1,1)代表所有第一维,第二维和第三维的第一个元素。 for n=1:j G(:,n)=S(:,n)+Smin(n) %每项的累积积分值加上最小值-G值 P(:,n)=Zi(:,n).*Yi(: ) %每项应力和应变速率的乘积-P值 end eta=2*(1-G./P)*100 %计算η值矩阵 ksai=2*M./(eta/100)-1 %计算ζ值矩阵 [C,h] =contour(Xi,Ylogi,eta,20) %η二维图，contour(Xi,Ylogi,eta,10) ,10表示10根等高线，不加10表示自动 clabel(C,h)  1.jpg  111.jpg [ Last edited by vivienmama on 2013-1-22 at 22:20 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : untitled1.fig
2013-01-22 22:17:44, 41 K
» 猜你喜欢
不自信的我
已经有11人回复
-
北核录用
已经有3人回复
-
要不要辞职读博？
已经有6人回复
-
实验室接单子
已经有3人回复
-
磺酰氟产物，毕不了业了！
已经有8人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于Matlab画三维曲面图的问题，求助高手，感激感激
已经有3人回复
- MATLAB画出图的dpi和像素的问题
已经有11人回复
- 请问如何用matlab画出下面这个图的图像
已经有6人回复
- matlab中遇到的画图小问题，程序没问题。标题要长@@@@@@@@@@@@@@@@@@@@@@
已经有8人回复
- 求助：如何用MATLAB的偏微分方程工具箱画出不同区域内的温度分布图？
已经有5人回复
- 如何用Matlab画矩阵的散点图？
已经有3人回复
- matlab画图求助
已经有11人回复
- matlab画XRD数据图
已经有21人回复
- 帮忙看看这个平面图用matlab怎么画
已经有19人回复
- MATLAB 画图小问题
已经有11人回复
- 谁知道这样的matlab图形该怎么画？
已经有3人回复
- 用matlab做热加工图
已经有12人回复
- 求助：谁会用matlab画图？
已经有13人回复
- matlab画三维图的问题
已经有5人回复
- matlab画的图怎么清晰的在word里显示
已经有20人回复
- 用matlab画的图保存什么格式插入word里比较清楚？
已经有45人回复
- Matlab画的图经过转换成PDF后不清楚，怎么办？
已经有13人回复
- 【求助】柱形统计图matlab怎么画？
已经有4人回复
- 【求助】请教如何用matlab画出矢量图？
已经有3人回复
yuhuidavid
木虫 (著名写手)
- 应助: 48 (小学生)
- 贵宾: 0.23
- 金币: 4882.3
- 散金: 1050
- 红花: 12
- 沙发: 1
- 帖子: 2281
- 在线: 271.4小时
- 虫号: 477381
- 注册: 2007-12-13
- 性别: GG
- 专业: 金属结构材料
2楼2013-01-30 12:08:24
xiaomuchong916
木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 6512
- 散金: 16
- 帖子: 1144
- 在线: 678.3小时
- 虫号: 553252
- 注册: 2008-05-02
- 专业: 金属功能材料
|
画出等于零的等值线，再采用fill填充即可。把等值线的handle先通过str2num转化，再通过sprintf设置有效数字位数，再以string显示即可。 [ 发自手机版 http://muchong.com/3g ] |
» 本帖已获得的红花（最新10朵）
vivienmama3楼2013-01-30 21:39:13
