mu00mu8

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
gmy1990: 金币+3 2013-01-24 13:10:24
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Actions中的New Mapped Surface，OK。出图。然后改下Display Format就出来楼主要的图了。

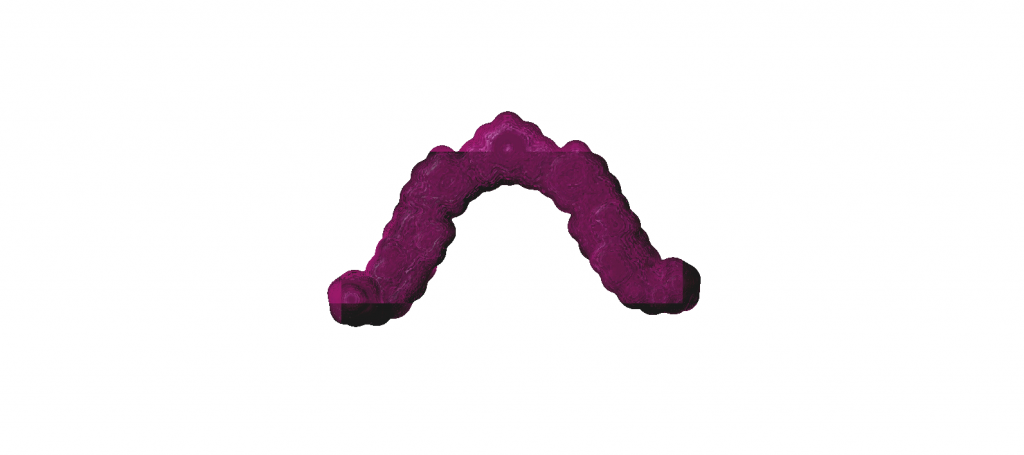

做出来的图是ESP。
赞一下 回复此楼
11楼2013-01-22 12:18:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweety0807

新虫 (初入文坛)
引用回帖:
11楼: Originally posted by mu00mu8 at 2013-01-22 12:18:59
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Action ...

我这么做过，但是导出的图跟GW里面显示的不一样，导出的特别难看
赞一下 回复此楼
12楼2013-01-23 14:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjcmwgk

禁虫 (文坛精英)

密度泛函·小卒

优秀版主

【答案】应助回帖

引用回帖:
12楼: Originally posted by sweety0807 at 2013-01-23 14:57:10
我这么做过，但是导出的图跟GW里面显示的不一样，导出的特别难看
...

我的做法是 先用Gaussian做出density和EP的cube 然后用vmd找density的cube的isovalue面，然后再这个面上绘制EP
GaussView好久不用了

[ Last edited by yjcmwgk on 2013-1-23 at 16:02 ]
赞一下(1人) 回复此楼
13楼2013-01-23 16:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sweety0807

新虫 (初入文坛)
引用回帖:
11楼: Originally posted by mu00mu8 at 2013-01-22 12:18:59
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Action ...

我设置成透明的，但保存的图片不是透明的，是不能直接存成图片吗，还是对图片格式有要求？
赞一下 回复此楼
14楼2013-01-23 16:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mu00mu8

银虫 (初入文坛)

【答案】应助回帖

引用回帖:
14楼: Originally posted by sweety0807 at 2013-01-23 16:31:43
我设置成透明的，但保存的图片不是透明的，是不能直接存成图片吗，还是对图片格式有要求？...

不应该啊  你Ctrl+D->Surface->Formate改成Transparent
确定后右键File->Save Image File  默认的tif文件格式就行
赞一下 回复此楼
15楼2013-01-24 11:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
