[求助] 请问在坐标轴右上角加星号是什么意思?

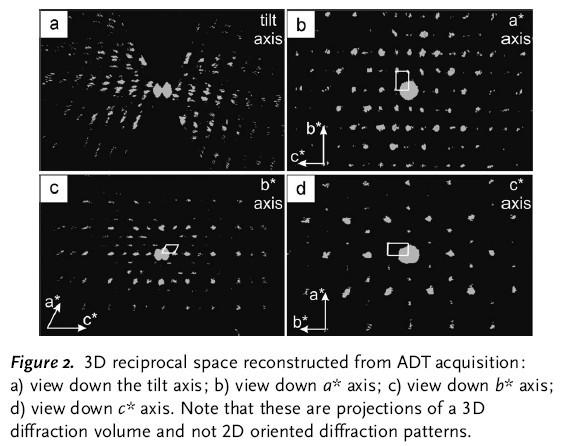

在我看的这篇文献中很多图的坐标轴a,b,c右上角都加了星号,如下图所示,请问这是什么意思呀?谢谢!

回复此楼
哈哈哈
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avgon

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
lr_8616: 金币+5, ★★★★★最佳答案 2013-01-21 15:57:02
表示倒格子空间的坐标,用以区分正格子空间。此图说明我们看到的是一个立体的倒空间,所以把坐标也标上了。我们平时看到的电子衍射也是倒空间的,但由于是2D的,所以不需要给出这样的坐标。
仰望星空脚踏实地
2楼2013-01-21 15:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lr_8616

银虫 (小有名气)

引用回帖:
2楼: Originally posted by avgon at 2013-01-21 15:21:13
表示倒格子空间的坐标,用以区分正格子空间。此图说明我们看到的是一个立体的倒空间,所以把坐标也标上了。我们平时看到的电子衍射也是倒空间的,但由于是2D的,所以不需要给出这样的坐标。

谢谢!
哈哈哈
3楼2013-01-21 15:56:58
