应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » 热塑性酚醛树脂如何加工成型？
131/2返回列表12下一页
查看: 2634  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

laizuliang

荣誉版主 (著名写手)

材化部技术总工

优秀版主

[求助] 热塑性酚醛树脂如何加工成型？

我在外面买了一批加有乌洛托品的热塑性酚醛树脂，用热压机压制样品。
现在产生的情况是，压的样品切开以后有小气泡。
请教一下做过的同学，压的时候具体的条件。
升温到多少度，怎么放气，压力多少，保压多少时间，几度固化，最后怎么操作。
希望详细一些，另外对保压时间的单位我不是很清楚，那个mm/s是指的什么？
解答详细的给与金币奖励谢谢。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-15 11:59:02
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sundong126

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
laizuliang: 金币+5, ★有帮助, 我的是热塑性树脂，粉末状样品，先加进模具然后升温热压的 2013-01-15 16:36:58
mm/s指的是树脂在受热以后的流动速度，值越大说明流动性越好。既然是热塑性的为什么又提到了几度固化的问题呢，固化应该是热固性的吧。我之前做过热固性固化的酚醛树脂，已经在用了。反应温度是165℃×10min，一般树脂固化速度很快的。我给你说一下我的工艺吧：模具加热到165℃，加入酚醛树脂（一定要量够，按照模具溶剂计算好质量），用压机合模，排气三次（跟橡胶硫化排气一样的），然后固化10min出模。你所说到的气泡问题就是料腔内压力不够，没有吧树脂压实，再就是树脂流动性不够好。解决措施：模具内加入树脂以后预热1min，让其融化，然后排气合模硫化。具体你的产品的硫化三要素要看你的产品，一般问购买的厂家都会给说的。有不明白的再说。
赞一下 回复此楼
2楼2013-01-15 15:56:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

laizuliang

荣誉版主 (著名写手)

材化部技术总工

优秀版主
热塑性树脂说是150度固化，我是先在80-90度让它熔化，然后升温到135度加压排气，保温15分钟，再升温到175度固化半小时，是不是因为压力不够的原因，我用的大概是20Mpa左右。
赞一下 回复此楼
3楼2013-01-15 16:39:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sundong126

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
laizuliang: 金币+2, ★有帮助, 不是注塑的磨具，是上下模的那种 2013-01-16 01:40:47
laizuliang: 金币+5, 多谢认真解答 2013-01-16 12:06:55
引用回帖:
3楼: Originally posted by laizuliang at 2013-01-15 16:39:18
热塑性树脂说是150度固化，我是先在80-90度让它熔化，然后升温到135度加压排气，保温15分钟，再升温到175度固化半小时，是不是因为压力不够的原因，我用的大概是20Mpa左右。

这么看的话是跟你的模具有关了，你的模具有没有注射腔？模具结构很关键的，比如简单的盖子盖上是形成不了压力的，20MPa已经很大了。一杯水，压盖子是形成不了压力的；但是注射器里装满水，你想推真就有压力了。不知道这么说好理解不。
赞一下 回复此楼
4楼2013-01-15 17:17:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

vwang6

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
laizuliang: 金币+3, ★有帮助, 弱弱的问下放气的操作，因为以前没压过，是加压，保压几分钟再泄压吗？ 2013-01-16 01:41:52
mm/s是流动度,125度下测试的树脂的流动性,有气泡是乌洛托品在大于110度时会放出氨气和甲醛,你要不断放气,否则就会有气泡
赞一下 回复此楼
5楼2013-01-15 20:22:37
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sundong126

木虫 (著名写手)
引用回帖:
4楼: Originally posted by sundong126 at 2013-01-15 17:17:33
这么看的话是跟你的模具有关了，你的模具有没有注射腔？模具结构很关键的，比如简单的盖子盖上是形成不了压力的，20MPa已经很大了。一杯水，压盖子是形成不了压力的；但是注射器里装满水，你想推真就有压力了。不知 ...

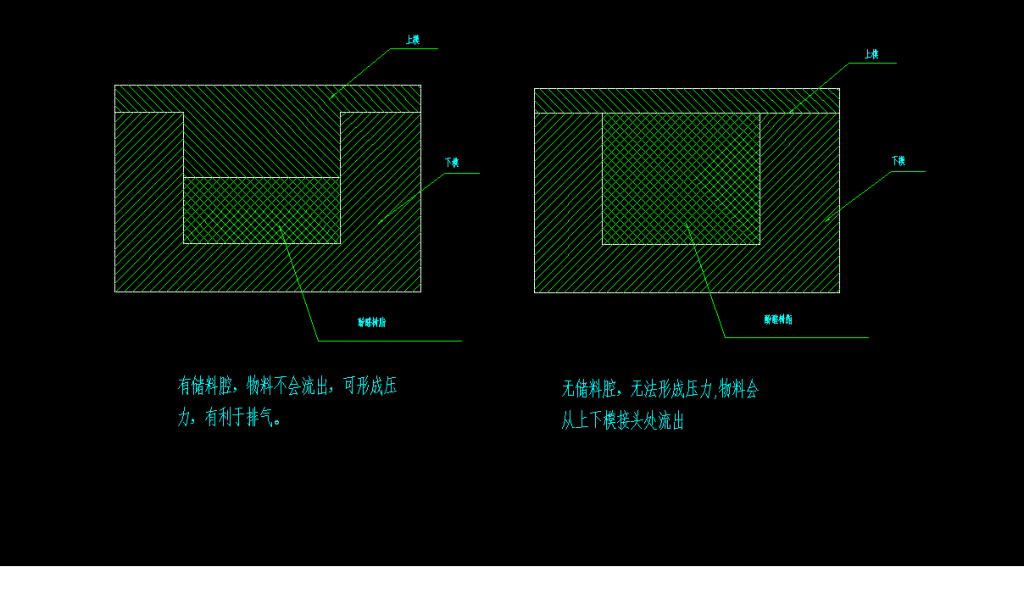

我说的也是模压。只是模具不同罢了。给你画了个示意图，我用的是第一类的模具，这样出来的制品是很密实的，如果用第二类的话，体系压力很小，出来的制品就很容易有缺陷。很多时候问题都出现在工艺上面。

赞一下 回复此楼
6楼2013-01-16 08:30:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

laizuliang

荣誉版主 (著名写手)

材化部技术总工

优秀版主
引用回帖:
6楼: Originally posted by sundong126 at 2013-01-16 08:30:07
我说的也是模压。只是模具不同罢了。给你画了个示意图，我用的是第一类的模具，这样出来的制品是很密实的，如果用第二类的话，体系压力很小，出来的制品就很容易有缺陷。很多时候问题都出现在工艺上面。

...

我的模具跟你的差不多，但是是上下通的，一个圆环，中间是两块上下模，锡纸包好下模加料以后然后合上上磨，跟2的结构差不多，但是脱模比较方便点
赞一下 回复此楼
7楼2013-01-16 12:08:22
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

laizuliang

荣誉版主 (著名写手)

材化部技术总工

优秀版主
引用回帖:
5楼: Originally posted by vwang6 at 2013-01-15 20:22:37
mm/s是流动度,125度下测试的树脂的流动性,有气泡是乌洛托品在大于110度时会放出氨气和甲醛,你要不断放气,否则就会有气泡

流动度问题已经解决，谢谢大家，不用回复这个问题
赞一下 回复此楼
8楼2013-01-16 12:11:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sundong126

木虫 (著名写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by laizuliang at 2013-01-16 12:08:22
我的模具跟你的差不多，但是是上下通的，一个圆环，中间是两块上下模，锡纸包好下模加料以后然后合上上磨，跟2的结构差不多，但是脱模比较方便点...

这就是了，模具一就跟注射类似，如果你的根模具2类似，那有缺陷就很正常了，上模直接顶在中模上，压力肯定达不到的。
赞一下 回复此楼
9楼2013-01-16 12:36:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

sundong126

木虫 (著名写手)
引用回帖:
7楼: Originally posted by laizuliang at 2013-01-16 12:08:22
我的模具跟你的差不多，但是是上下通的，一个圆环，中间是两块上下模，锡纸包好下模加料以后然后合上上磨，跟2的结构差不多，但是脱模比较方便点...

模具一做成上中下三部分一样脱模方便的。
赞一下 回复此楼
10楼2013-01-16 12:38:18
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 laizuliang 的主题更新
131/2返回列表12下一页
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 jRl3mE6ddZGq 2026-08-03 9/450 2026-08-04 07:46 by k7OM8YghWbkC
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 07:37 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 13/650 2026-08-04 07:30 by k7OM8YghWbkC
[论文投稿] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +3 jRl3mE6ddZGq 2026-08-03 8/400 2026-08-04 06:15 by k7OM8YghWbkC
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 6/300 2026-08-04 06:10 by k7OM8YghWbkC
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 06:07 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 04:47 by k7OM8YghWbkC
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 7/350 2026-08-04 04:46 by k7OM8YghWbkC
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 04:46 by k7OM8YghWbkC
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 9/450 2026-08-04 03:56 by kf2781974
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上提前没消息，有中的吗 +14 archvillain 2026-08-02 16/800 2026-08-03 12:23 by fuweiguochen
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[考博] 2027年申博 50+3 射雕英雄胜 2026-07-30 3/150 2026-08-02 09:36 by lfy8008
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +11 winnerche 2026-07-29 15/750 2026-07-30 23:08 by jnhyjjm
信息提示
关闭
请填处理意见
关闭
