[交流] 外国图纸，求详解 已有7人参与

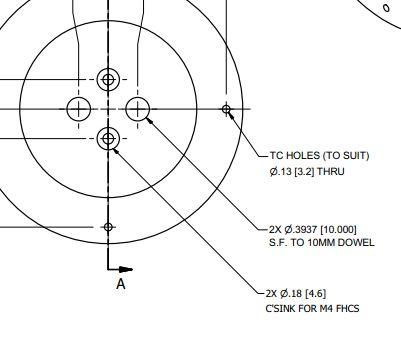

下面是一美国图纸，其中英文部分不怎能明白，望有心人指点！
1、TC HOLES（TO SIUT）等英文部分的意思
2、这里的“通孔”是有螺纹的吗？
3、S.F. TO 10mm DOWEL的意思，和2X0.3937[10.000]的意思一致吗？
在线等消息！

回复此楼

» 猜你喜欢
珍惜每次学习机会
1楼 2013-01-13 14:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliujianxia

新虫 (初入文坛)
快来人啊 ！！！！！
回复此楼
珍惜每次学习机会
2楼2013-01-13 14:47:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liliujianxia

新虫 (初入文坛)
3楼2013-01-13 17:18:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liushuixiao

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没有螺纹吧！我感觉是和别的件一起装配用的孔。
赞一下(1人) 回复此楼
加油!
4楼2013-01-14 13:27:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangfande

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
TC 貌似是标准名，用来配合的，M4那个应该是螺纹，3不一致，说的是销接
赞一下 回复此楼
5楼2013-01-16 23:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张郊

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没有螺纹，后面括号里的应该是粗超度
赞一下 回复此楼
长春-beginingissobegining！
6楼2013-01-17 10:26:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xc0211408

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1. TC HOLES（TO SIUT） 装配用的孔，装配好后加定位销用
2. 2X0.3937[10.000]的意思一致，基本就是D=10mm通孔
3. 最下面一个孔，沉头孔，D=4.6mm，装配时用M4的螺栓
赞一下 回复此楼
我使劲的乱点帖子，只为被金蛋砸中！^_^
7楼2013-01-17 11:49:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bay126

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
TC HOLES（TO SIUT）  3.2mm     D=3.2mm装配用通孔
2X0.3937[10.000]      D=10mm销孔
2×0.18    安装M4螺钉的光孔 D=4.6mm   由图可知为沉头孔
前面尺寸单位为英寸，括号尺寸单位为毫米

[ Last edited by bay126 on 2013-1-17 at 12:54 ]
赞一下 回复此楼
“珍惜拥有”，都知道，但又有几个人能真正做到。。。。。
8楼2013-01-17 12:52:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cshd

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1??TC HOLES??TO SIUT??????????????
?@????λ????С????????????

2???????????????????????
thru??????????????????????

3??S.F. TO 10mm DOWEL?????????2X0.3937[10.000]??????????
????????10mm??????b??λ?N10mm??????????????????g??
赞一下 回复此楼
9楼2013-01-17 14:25:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哥舒高封

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
c'sink 意思大概是M4螺栓的沉头孔，
TCHOLE 大概是定位用的  销钉之类的定位孔
赞一下 回复此楼
10楼2015-12-30 00:20:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
