小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » 熟悉CAD/CAM的大神 帮我画个简单的图吧 感谢！
41/1返回列表
查看: 1255  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

yzp1987

金虫 (小有名气)

[求助] 熟悉CAD/CAM的大神 帮我画个简单的图吧 感谢！

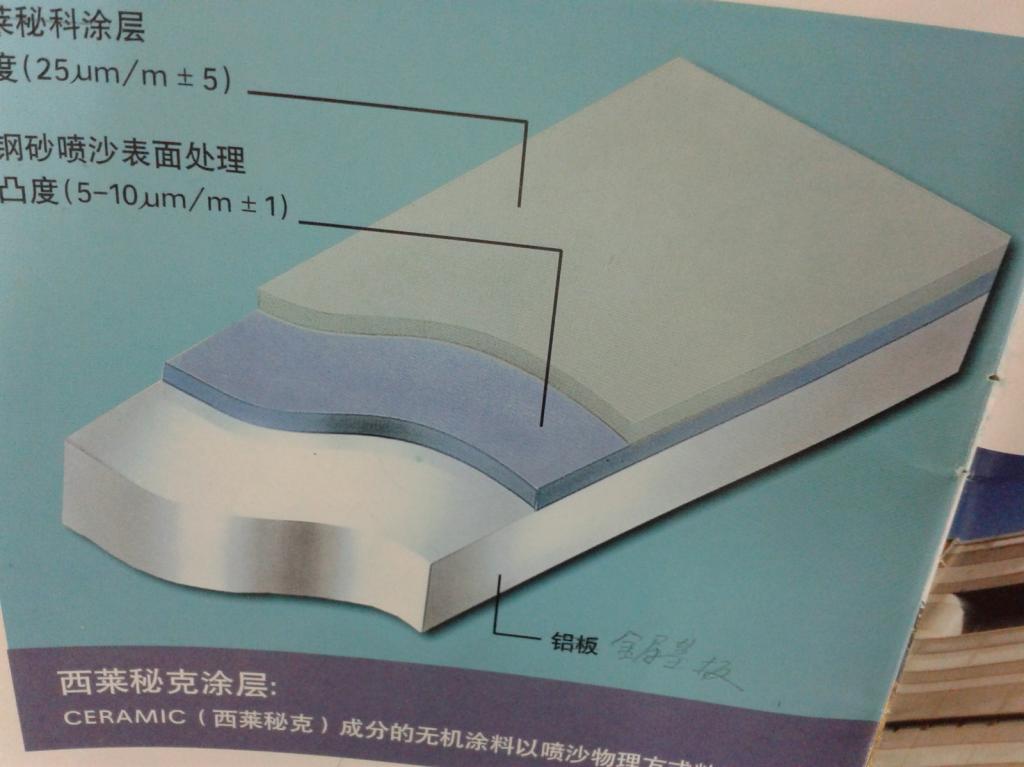

大概就是下面这个样子 三层涂层 那个波浪纹可以画成直线纹 DWG格式或放到WORD里以附件形式上传就行 再次感谢 好人好报 ！！！

回复此楼

» 猜你喜欢
不要迷恋哥，哥只是传说
1楼 2013-01-11 16:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

positiveboy

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
楼主是机械专业毕业的吗？这么简单的图还有求人画，估计学过机械制图的都能画出来啊。
赞一下 回复此楼
2楼2013-01-11 18:54:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei005

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
闻道有先后，术业有专攻，尽管非常简单，看LZ是搞纤维的，我帮你！
尽量用个低版本的吧，AutoCAD2004的版本。
涂层.dwg(1008.56KB)
http://kuai.xunlei.com/d/LnU4DQ4pJrDwUAQA187?p=130497
赞一下 回复此楼
Suede--EverythingWillFlow
3楼2013-01-12 08:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifei005

金虫 (正式写手)
引用回帖:
3楼: Originally posted by feifei005 at 2013-01-12 08:37:11
闻道有先后，术业有专攻，尽管非常简单，看LZ是搞纤维的，我帮你！
尽量用个低版本的吧，AutoCAD2004的版本。
涂层.dwg(1008.56KB)
http://kuai.xunlei.com/d/LnU4DQ4pJrDwUAQA187?p=130497

涂层.dwg(144.98KB)
http://kuai.xunlei.com/d/LnU4DRApWrHwUAQA850?p=130497
赞一下 回复此楼
Suede--EverythingWillFlow
4楼2013-01-12 08:42:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
