[求助] 如何计算静电势ESP以及作图

这是论文原文 ，原图见附件。。。。没做过静电势ESP，请问如何用高斯算，再用什么软件作图？
3.3. Electronic Static Potential. The high oxidation potential
of sulfone molecules indicates great difficulty in removing an
electron from the molecules containing a highly polar sulfone
group. Electronic static potential (ESP) is commonly utilized to

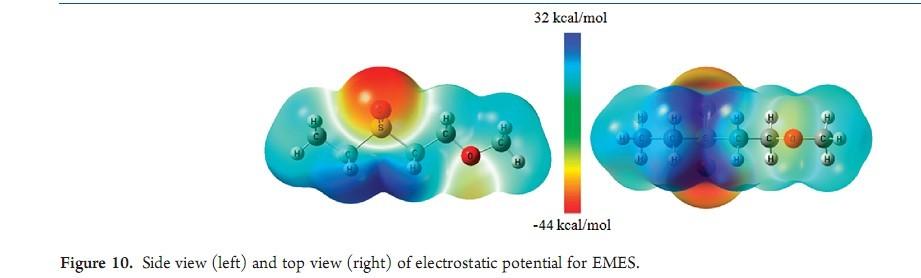

display the polarity and stability of molecules. ESP mapped on
the isosurface (0.001 au) of electronic density of EMES (as a
representative of the ether-functionalized sulfone solvent) was
plotted in Figure 10. The very negative electrostatic potential on
the sulfone oxygen (43.5 kcal/mol) and two strong positive
electrostatic potential areas along the extension of the oxygen
sulfur covalent bonds (31.2 kcal/mol) lead to a large polarity,
which can be explained by the concept of σ-hole. The large
polarity of the sulfone group also helps dissolve the Li salt and
the high cathodic stability.

回复此楼

» 收录本帖的淘帖专辑推荐

高斯理论相关知识 raman

» 本帖已获得的红花（最新10朵）

六世之爱

» 猜你喜欢
1楼 2013-01-11 11:24:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mu00mu8

银虫 (初入文坛)
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Actions中的New Mapped Surface，OK。出图。然后改下Display Format就出来楼主要的图了。
赞一下(3人) 回复此楼
5楼2013-01-13 23:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

书万里

木虫 (著名写手)

历史控+原著控
绘制静电势图只需要优化后构型后得到chk文件就可以了。
在版内搜搜吧，很多专家都讨论过。
赞一下(1人) 回复此楼
喂人民服雾。
2楼2013-01-11 11:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六世之爱

铜虫 (小有名气)

【答案】应助回帖

哦，忘记说了，二楼说的很对，你如果想计算ESP的话，拿到优化后的chk文件直接用multiwfn就可以计算了。
赞一下(1人) 回复此楼
4楼2013-01-11 15:55:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

六世之爱

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
兔子lizzy: 金币+5 2013-01-11 17:57:14
兔子lizzy: 金币+5 2013-01-13 09:02:07
推荐使用mutiwfn，你帖子里的图用这个软件就可以做出来，很漂亮。
赞一下 回复此楼
3楼2013-01-11 15:54:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六世之爱

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by mu00mu8 at 2013-01-13 23:08:18
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Action ...

ESP不等于total density吧
赞一下 回复此楼
6楼2013-01-15 12:47:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六世之爱

铜虫 (小有名气)
送鲜花一朵
小的谢谢楼主打赏，给楼主请安了
赞一下 回复此楼
7楼2013-01-15 12:47:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mu00mu8

银虫 (初入文坛)
引用回帖:
6楼: Originally posted by 六世之爱 at 2013-01-15 12:47:02
ESP不等于total density吧...

New Mapped Surface时选取的是ESP。Total Density是生成cube时的选项。具体的原理我也不太懂，不过小木虫上的其他人是这么做的。没有用过mutiwfn，不知道mutiwfn做出来的图什么样，不过根据我做过的ESP的图来看，楼主的这个图像很像是拿GV做出来的。
赞一下 回复此楼
8楼2013-01-15 15:45:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

六世之爱

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by mu00mu8 at 2013-01-15 15:45:16
New Mapped Surface时选取的是ESP。Total Density是生成cube时的选项。具体的原理我也不太懂，不过小木虫上的其他人是这么做的。没有用过mutiwfn，不知道mutiwfn做出来的图什么样，不过根据我做过的ESP的图来看，楼 ...

哦，谢谢了，用multiwfn其实也可以生成cube文件然后用GV处理，我试一下谢谢啦
赞一下 回复此楼
9楼2013-01-15 16:22:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

兔子lizzy

金虫 (小有名气)
引用回帖:
5楼: Originally posted by mu00mu8 at 2013-01-13 23:08:18
使用Gaussian完成计算，保存*.chk文件；
用GaussView打开*.chk，从Results中选Surfaces，打开Surfaces and Cubes对话框，选取Cube Actions中的New Cube，从Kind中选取Total Density，然后点OK。选取Surface Action ...

  请问算ESP有什么用途呀？
赞一下 回复此楼
10楼2013-01-15 22:32:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
