[求助] TEM

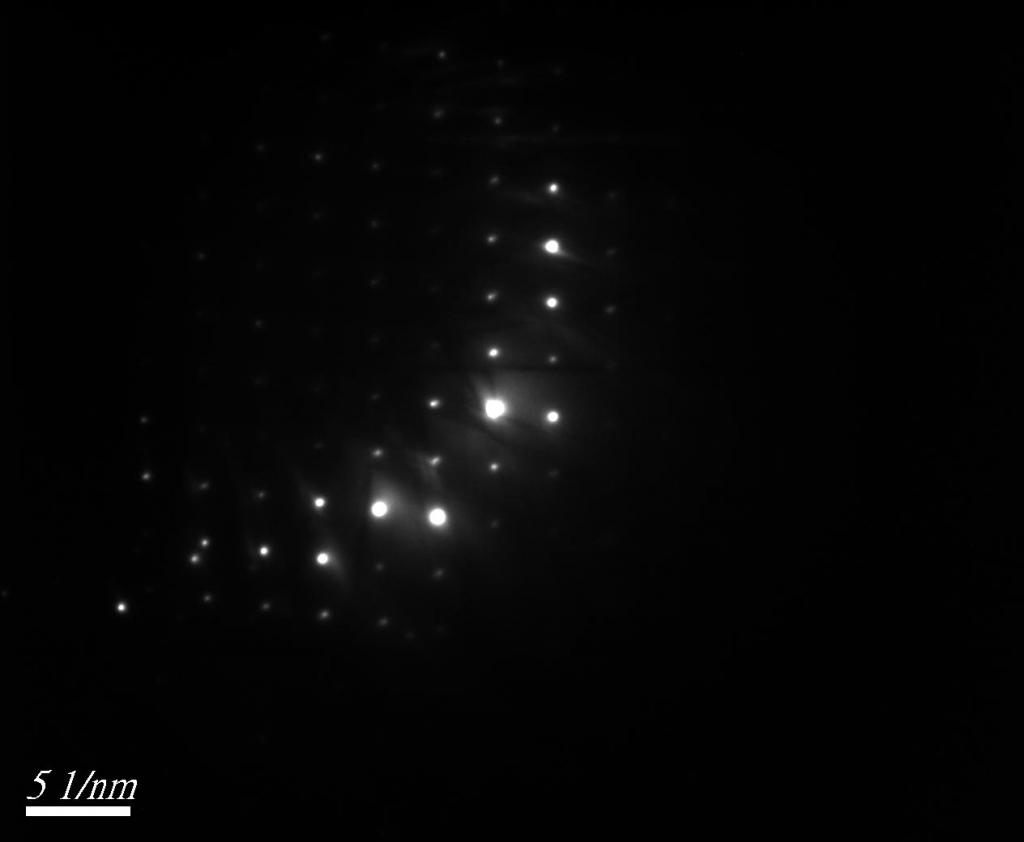

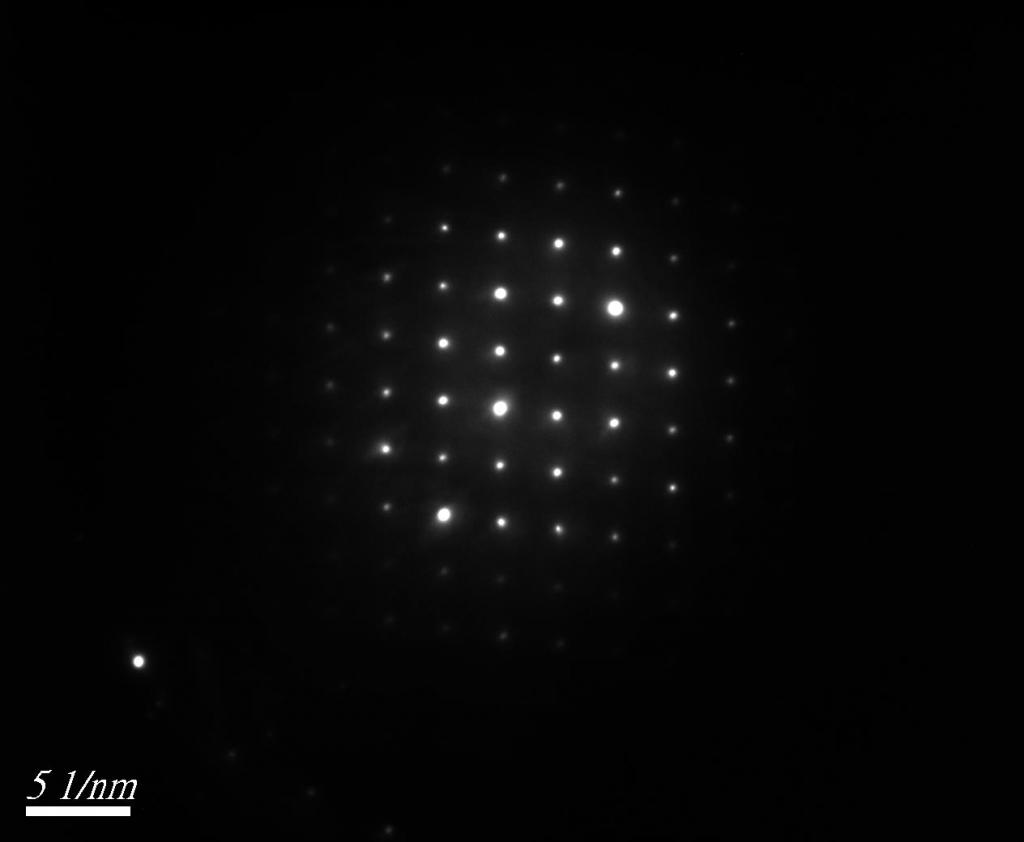

这是我做的透镜图片，请求高手直指点一下，这种图怎么解析啊？我刚接触这个什么都不懂，谢谢各位了




回复此楼

» 猜你喜欢
1楼 2013-01-10 21:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxi-seu

金虫 (小有名气)

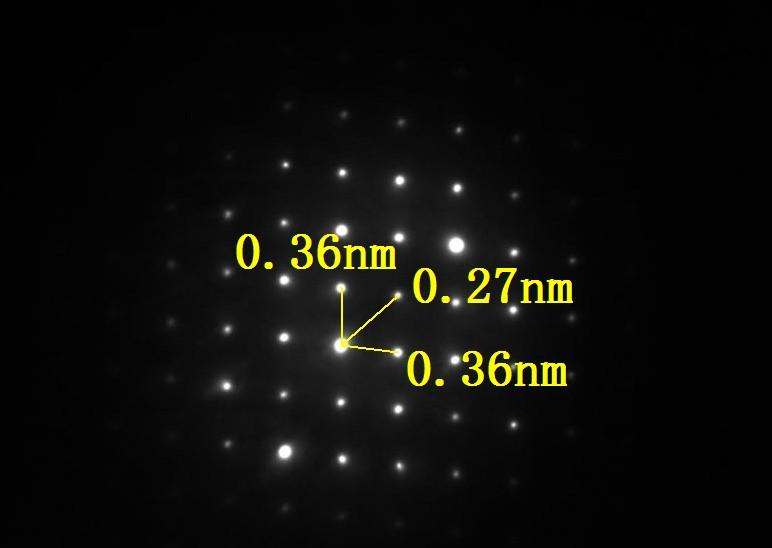

尝试标定了一下第二张，应该是六角密排HCP.晶带轴是[01-11]，几个晶面间距如图中所示，可能会有些误差~~我也是新手，如有错误还请高手斧正~~

赞一下(1人) 回复此楼
做个有心人，做个有毅力的人，做个乐观大度的人
2楼2013-01-11 11:05:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangsaxi

新虫 (小有名气)
引用回帖:
2楼: Originally posted by yuxi-seu at 2013-01-11 11:05:38
尝试标定了一下第二张，应该是六角密排HCP.晶带轴是，几个晶面间距如图中所示，可能会有些误差~~我也是新手，如有错误还请高手斧正~~

...

太牛了  这是怎么算的额？
赞一下 回复此楼
3楼2013-01-11 11:33:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuxi-seu

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
yangsaxi: 金币+4, ★★★很有帮助 2013-01-11 14:42:19
引用回帖:
3楼: Originally posted by yangsaxi at 2013-01-11 11:33:43
太牛了  这是怎么算的额？...

很简单的，像DM3格式的文件，在一些软件中比如Gatan的DM中可以直接用标尺工具量出衍射斑到透射斑的间距，然后取倒数得到的就是相应衍射斑对应的晶面间距。论坛里很多好帖子，像temedx就有很多帖子
赞一下 回复此楼
做个有心人，做个有毅力的人，做个乐观大度的人
4楼2013-01-11 12:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yangsaxi

新虫 (小有名气)
引用回帖:
4楼: Originally posted by yuxi-seu at 2013-01-11 12:00:49
很简单的，像DM3格式的文件，在一些软件中比如Gatan的DM中可以直接用标尺工具量出衍射斑到透射斑的间距，然后取倒数得到的就是相应衍射斑对应的晶面间距。论坛里很多好帖子，像temedx就有很多帖子...

你好 我能再问一下怎么区分衍射斑和透射斑呢？ 我看有的说到中心的距离，可是不知道那个算是中心额
赞一下 回复此楼
5楼2013-01-11 14:40:24
