[求助] 翅间距和板间距的区别?

请问一下 矩形翅片圆管换热器的 翅间距和板间距的区别是什么啊?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sunddyshao

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
整体翅片的?
应该是一样的
可能是翻译或者不同行业具体翻译不同
2楼2013-01-07 09:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eastblue佐罗

金虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
天也潇潇: 金币+1, 鼓励应助交流 2013-01-18 20:31:28
这要看你的圆管散热器的具体形式啊!如果你的结构里面板的最大作用是用于散热,即起的主要作用是翅片的作用的话,那么板间距就是翅间距;如果你的散热器结构里面除了明显的翅片结构还有另外的板结构,那么板间距与翅间距就不能等同了;但是,就你这里来说,我猜想是第一种情况。
眼观有高度,见解有深度,生命有广度
3楼2013-01-07 09:39:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zongjianma

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by Eastblue佐罗 at 2013-01-07 09:39:57
这要看你的圆管散热器的具体形式啊!如果你的结构里面板的最大作用是用于散热,即起的主要作用是翅片的作用的话,那么板间距就是翅间距;如果你的散热器结构里面除了明显的翅片结构还有另外的板结构,那么板间距与翅 ...

对,就是第一种,
是指的两片翅片版之间的距离啊,还是指的是两片翅片板板厚中心之间的距离啊?

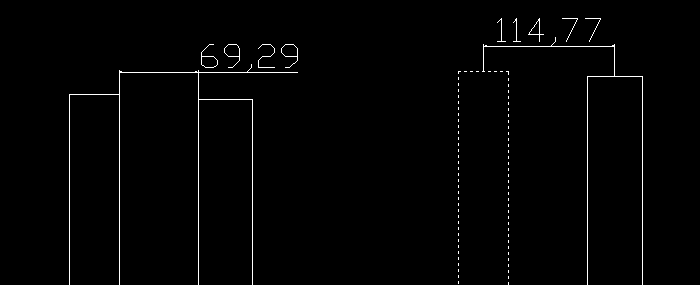

假设两个矩形是两片板,是左边这种,还是右边这种呢?


4楼2013-01-11 16:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eastblue佐罗

金虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by zongjianma at 2013-01-11 16:51:21
对,就是第一种,
是指的两片翅片版之间的距离啊,还是指的是两片翅片板板厚中心之间的距离啊?
假设两个矩形是两片板,是左边这种,还是右边这种呢?

...

由于你的翅片间距相对翅片厚度来说没有明显的量级差异,所以在涉及到有关散热参数,比如当量直径、单位宽度通道横截面积散热量,单位面积冷板的传热量等参数时应该去第一种尺寸,即69.29(参考《电子设备热设计及分析技术》);右边尺寸在热设计计算中使用较少,但是也有,如果你是直接套用公式的话,最好查到公式的出处,相关的参数选用一般都有示例。推荐楼主可以参看《板翅式散热器》(我身边没有,图书馆已被人借阅),这是一本比较老的书,可以到图书馆找找。
眼观有高度,见解有深度,生命有广度
5楼2013-01-13 15:49:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zongjianma

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by Eastblue佐罗 at 2013-01-13 15:49:00
由于你的翅片间距相对翅片厚度来说没有明显的量级差异,所以在涉及到有关散热参数,比如当量直径、单位宽度通道横截面积散热量,单位面积冷板的传热量等参数时应该去第一种尺寸,即69.29(参考《电子设备热设计及分 ...

其实我这是个示意图,没有实际的意义,
6楼2013-01-14 15:57:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eastblue佐罗

金虫 (小有名气)

引用回帖:
6楼: Originally posted by zongjianma at 2013-01-14 15:57:01
其实我这是个示意图,没有实际的意义,...

仍然是那样的,一般都是取板间间距,不是取两版中心平面间距。
眼观有高度,见解有深度,生命有广度
7楼2013-01-16 09:32:03
